Ремонт передней подвески Pajero II (часть 2)

Дата Автор cdb18 комментариев

Весёлое продолжение начатого.

День первый. Закатил в гаражик, начал левую сторону. Снял колесо, начал снимать ступицу — шаровые придубели. Отсоединил съемником верхнюю шаровую, скрутив гайку «не до конца», как по мануалу. Далее поимел геморрой со скручиванием остатка гайки — шаровая прокручивается, ухватить утиками или пасатижами нереально. Разозлился, решил срубить гайку зубилом (сталь там мягкая). Ушиб руку кувалдой до «разрыва мяса», пошел отдыхать. Работайте в перчатках, господа!

День второй.
Взял зубило, срубил гайку верхней шаровой. Нижнюю открутил полностью, вряд ли ступица «выстрелит» — снял съемником без проблем. Снял амортизатор (резиновая гофра целая). Далее меня «заглючило» и я начал снимать шаровую с верхнего рычага, за чем увлекательно провел время (отломил шляпки трем болтам, потом выбивал ее из рычага — не выбил). Шаровую можно не снимать, т.к. если рычаг выкидывать — можно сразу выкинуть и с ней.
Далее снятие самого верхнего рычага: при помощи упора (ручка от домкрата), трещётки, удлинителя и кувалды откручиваем 2 болта. Далее много матерков и рычаг не достается, т.к. мешает кузов (такая проблема только с левой стороны на леворуких и, видимо, с правой на праворуких пыжах). На лифтованных машинах этой проблемы не будет. Рулевое от редуктора откручивать не надо, достаточно снять «тарелки» с рычага (для этого временно надо обратно рычаг наживулить, а лучше вообще начать снятие рычага с тарелок). Если у вас стоят локеры — придется временно снять.

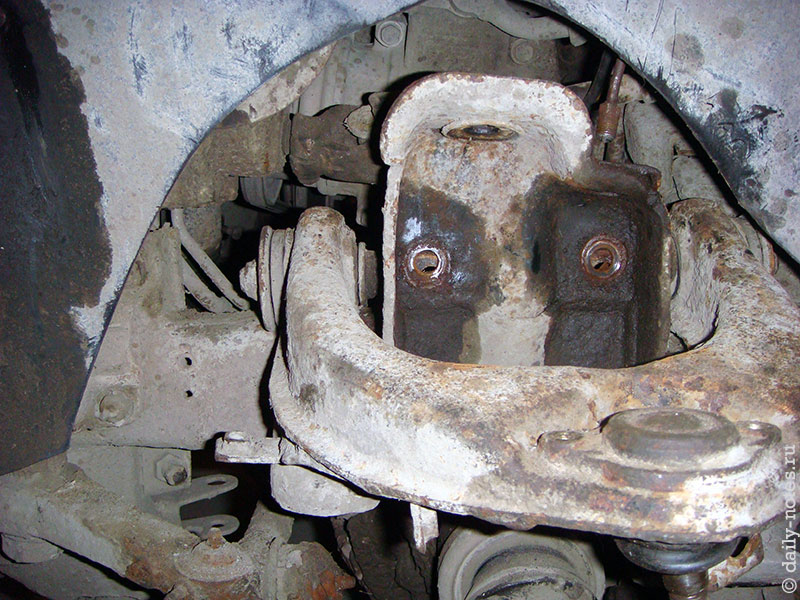

Снятие верхнего рычага

После снял привод. Делается это резким рывком на себя строго по оси моста. Будьте аккуратны, не рвите сальник в мосту шлицами привода, я даже не предположу сколько работы надо проделать чтобы его поменять. Дырку от привода временно можно заткнуть чем-нибудь подходящим, чтобы грязь не летела в мост. Я затыкал донышком от пластиковой бутылки из под кваса.
Снять нижний рычаг не удалось — закисли оба болта. Гайки отвернул, но болты в сайлентблоках сидят намертво. Мочу WD-40, грею. Бестолку.

День третий. Спиливаю болгаркой передний болт нижнего рычага, далее фомкой выдавливаю рычаг из паза. Второй болт ни в какую. Уж очень не хочется его пилить. Пытаюсь выбить, грею, мочу — бестолку. Снял торсион, отвинтил крепление торсиона к рычагу (очень сильно закисло). Вставил болты в крепление, потом одел крепление на звездочку другим концом и торсионом, засунутым между болтами, пытался крутить болт в сайлентблоке. Усилие хорошее, но бестолку.

День четвертый. Спиливаю рычаг. Пытаюсь выдавить болт струбциной. Струбцина оказалась хреновая китйская из прессованного железа, лопнула на раз. Танцую с бубном вокруг сайлентблока.

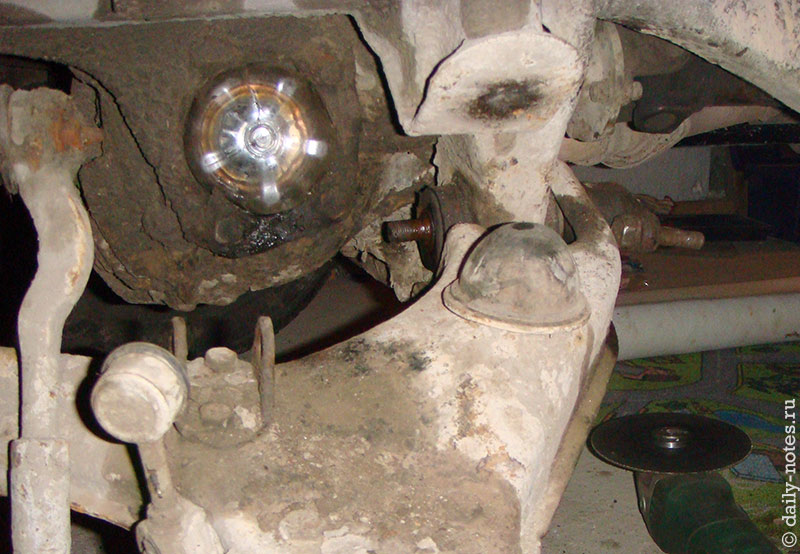

Спиливание нижнего рычага

День пятый. Решил иметь полный фан с сайлентблоком — выжигаю сайлентблок строительным феном. Жечь довольно просто — надо включить фен на 500 градусов и направить четко в сайлентблок, далее зафиксировать в таком положении и покинуть гараж (не забудьте поставить рядом огнетушитель). Скажу сразу, что дыма будет очень много, но поскольку фен его сразу сдувает, то дым не сильно заметен. Однако надышаться угарным газом можно легко, что я и сделал, когда несколько раз ходил проверять как идет процесс (лучше проверять). Вот что осталось:

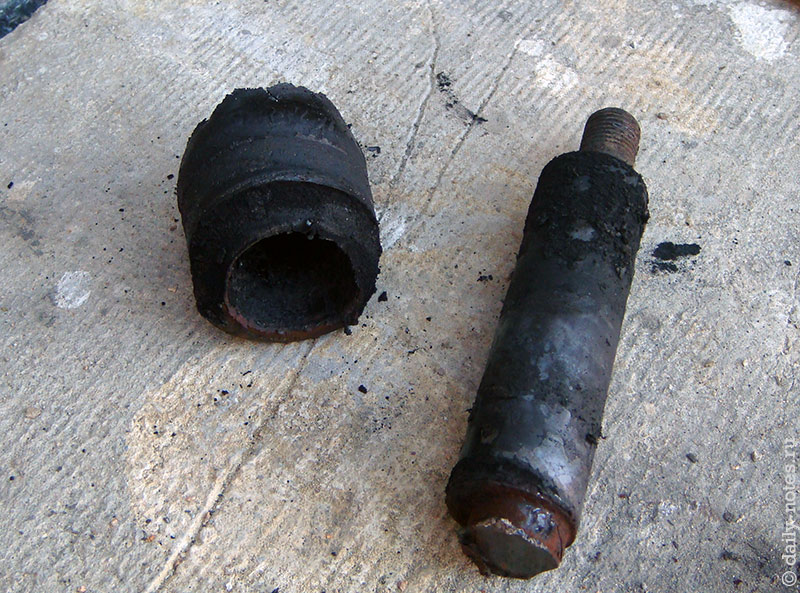

Остатки выжженного сайлентблока

День шестой. Теперь нужно извлечь обойму сайлентблока. Для этого потребуется зубило и пила по металлу. Беру пилу — вжик вжик… Через минут 20 надоело, а результата никакого так и не появилось. Беру зубило — тыц тыц… Обойма оказалась прочнее чем я ожидал. Открываю мануал и нахожу там строчки «Чтобы извлечь сайлентблок с левой стороны — снимите картер дифференциала». Замеряю рулеткой расстояние от моста до сайлентблока — точно не вылезет, т.к. упрется краем в редуктор. Много матерков, теперь еще и редуктор снимать 🙁

День седьмой. Попытки выдолбить обойму привели лишь к тому что я отгрыз от нее зубилом пару квардратных сантиметров. Пилить неудобно — мешает редуктор. Решил снимать, ходил вокруг этой идеи пару дней, изучал крепления.

День девятый. Решил снять мост. Снимать решил так — открутить нижнюю балку моста, кардан, открутить передние рычаги моста, снять стопорное кольцо с правой стороны и вынуть мост на домкратах под углом в левую сторону и маленько назад (очень не хотелось снимать левую ступицу). Начал: слил масло, зафотал расположение трубок вакуума моста, далее открутил передние рычаги, кардан, и приехали… На нижней балке 1 болт закис намертво — ни отмачивание, ни кувалда, ни нагревание ему не помогали. Это единственный болт, который мешал снять мост.

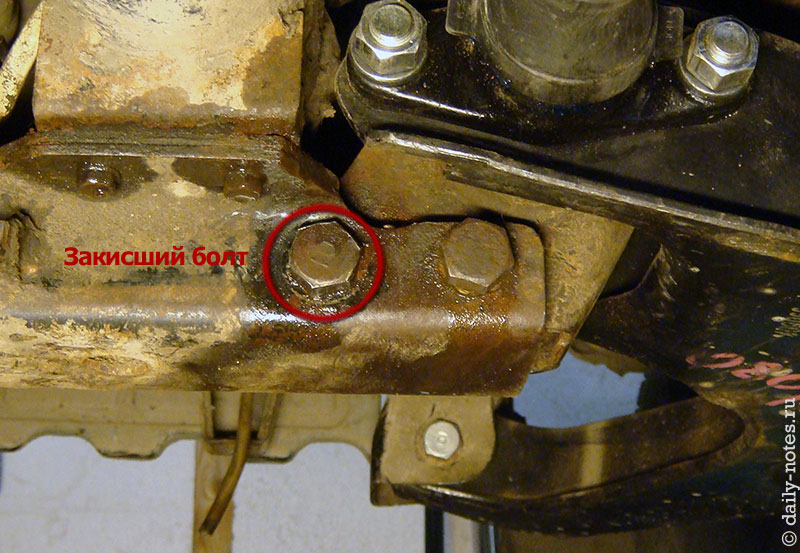

Закисший болт балки переднего моста
Пару дней решал как извлечь болт, пытался изобразить струбцину из швеллера, но место неудачное — не подлезешь. Пытался выдавить через рычаг (вкрутил соседний болт шляпкой в сторону гайки и куском швеллера толщиной 5мм давил, цепляясь за болт) — погнул швеллер. Понял, что спасет только высверливание.

День десятый. Мою привод. Разобрал-собрал. На этот раз в качестве пыльника наружнего шруса решил использовать пыльник Maruichi MR350588. По диаметрам пыльник подходит идеально, по длине — лучше бы был длиннее на 1 секцию резины (на коробке написано, что замена для оригинального пыльника). Сама резина какая-то мягкая, доверия не внушает, но на коробке написано Made in Japan — решил поставить и поглядеть какой быстрее развалится — пластиковый или этот. Выглядит так:

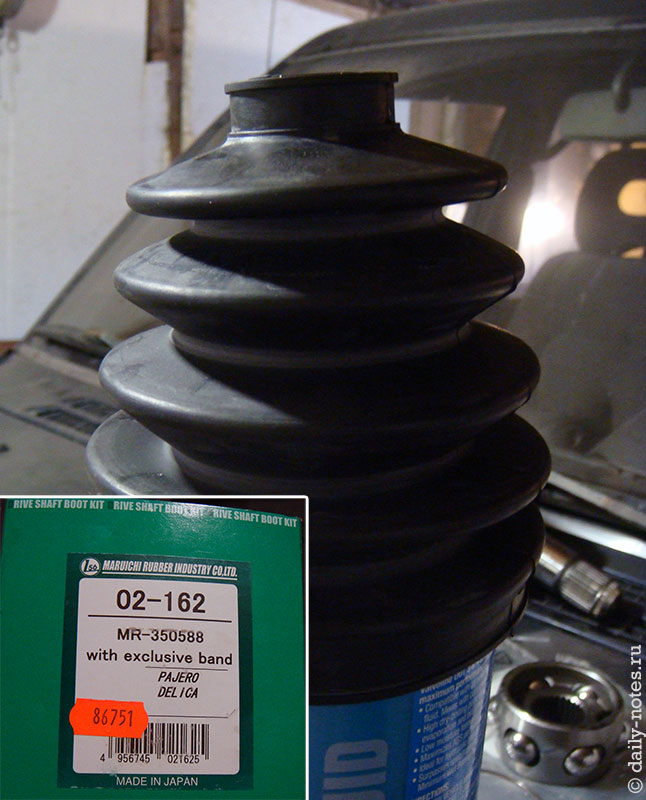

Пыльник Mariuchi MR-350588

День одиннадцатый. Спиливаю у болта шляпку и резьбу, беру сверла/дрель и коряво начинаю сверлить. Керн потерялся, как всегда, на ровном месте, а покупать второй, когда первый не прожил и месяца, жаба давила. Кернил дюбелем. В результате рассверлилось хреново — сверло ушло в сторону, пришлось сверлить боком чтобы попасть в болт — сверляка из меня никакой. Рассверлил частично вторую половину, уже ровнее — зараннее хорошо разметил зубилом, потом центр надкернил дюбелем, сверло почти не ушло. В процессе сверления хорошо зарекомендовали себя старые советские сверла. Далее Рома попросил меня из гаражика и я решил собрать машинку и отдать на СТО.

День двенадцатый. Решил собрать без сайлентблока. Сборка обратно разборке — ничего интересного нет. На «новом» верхнем рычаге у меня была замята резьба у одной «тарелки». Купил лерку/метчик, прогнал резьбу (главное размер и шаг резьбы соблюсти). Крышка рычага торсиона, что заклеивал холодной сваркой, отвалилась. Решено было заварить нормальной сваркой — щелкнул в 3х точках и крышка держится как надо (не очень красиво, но не отваливается). Залил новое масло в мост — то же что лил в раздатку и коробку — синтетику Toyota universal gear oil GL4\GL5 75W90.

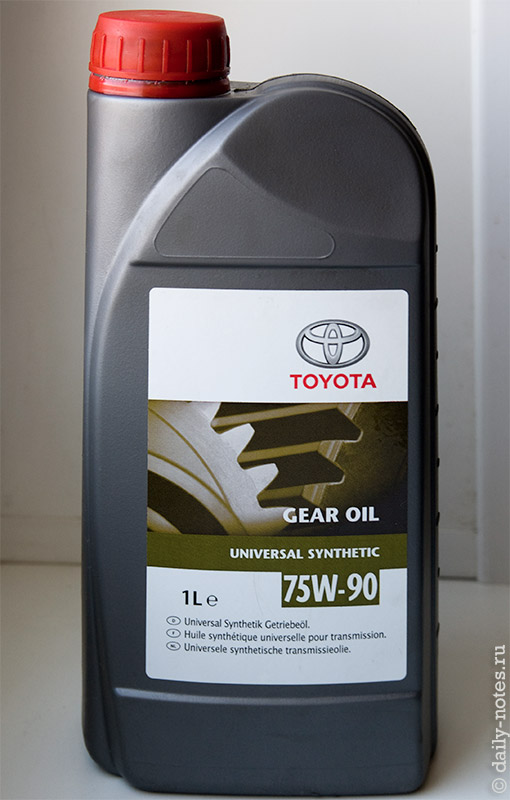

75w90 Toyota universal gear oil
Выкатился без стабилизатора и защиты. Ощущения странноватые, тестировать было некогда, да и страховка закончилась — докатил до дому, где и поставил на прикол.

Несколько дней позже. Дали зарплату — поехал в СТО, решил «добить», а заодно и рулевое перебрать. По дороге заметил какой-то странный гул и вибрацию в полу в районе ног переднего пассажира, подумал на ШРУС. СТО оказалось на ремонте — клали кафель и обещали открыться только через 3 дня. Решено было поискать другое СТО.
У Ромки оказался знакомый кореш Женя, который как раз держал СТО под названием Сеул-Авто. Записался на прием, приехал, объяснил проблемы, договорился на замену сайлентблока и рулевого — Женя обещал 2 дня.
Через день Женя позвонил и сообщил что сайлентблоки на рычагах моста рваные и лучше их сразу менять, иначе в будущем придется опять снимать мост. Сайлентблоки MB430694 в магазине стоят 1250р, но Женя нашел один где-то дешевле, второй тоже съездил купил сам, чем мне сильно облегчил жизнь. Еще через день прислал MMS с фоткой процесса работы, а так же сообщил, что к концу дня доделают и надо будет на сход-развал катить. На развал он ее так же откатил где-то рядом к своим знакомым, и днем следующего дня я забрал машинку.
Получилось 2 дня ремонта и полдня сход-развал (очередь в развальной).

Руль теперь стоит прямо — ляпота 😉 Езда со стабилизатором стала более привычная. Гул правда никуда не пропал, но стал тише (или мне так показалось). Думаю что это из-за синтетического масла стало лучше слышно, что где-то плохо в мосту (Женя думает на мост ;)), позже этот момент дополнительно изучу.
Выглядит щас так:
Pajero II
Торсионы я закрутил на 6 см по болту (из 8 возможных), переднее колесо ушло вниз сантиметра на 3-4, выглядеть стало приятнее. Из минусов — управляемость стала чуть хуже, чем была (раньше торсионы были закручены на 2-3 см и колесо почти скребло за колесную арку, посмотреть можно здесь).

Общие расходы на ремонт:
Рычаги нижние контрактные — 2000р.
Рычаги верхние контрактные — 2400р.
Сайлентблоки для верхних рычагов MB633820 — 730 * 4 = 2920р.
Перепрессовка сайлентблоков верхних рычагов — 1200р.
Отбойники нижних рычагов MB831096 — 751 * 2 = 1502р.

Шаровые нижние MB831037 и MB831038 — 1400 * 2 = 2800р.
Шаровые верхние MB860829 и MB860830 — 1200 * 2 = 2400р. (можно найти за 1000р. оригиналы).

Торсионы Dobinsons TB43-203 — 11000р.
Пыльники торсионов MB109665 — 320 * 4 = 1280р.
Крепление торсиона к рычагу MB633866 — 1340 * 2 = 2680р.
Крепление торсионов к раме (контрактные) — 600 * 2 = 1200р.
Болты переднего рычага (звездочка) MB109661 — 376 * 2 = 752р.
Сайлентблоки рамы MB633870 — 1110 * 2 = 2220р.

Пыльники внутренней гранаты BluePrint ADC48106 — 461 * 2 = 922р.
Пыльник внешней гранаты Maruichi MR-350588 — 850р.
Пыльник внешней гранаты BluePrint ADC48157 — 340р. (не брать, на 3.5 литровую гранату не налезет).
Хомуты для ШРУСов «простые» ленточные — 40 * 4 = 160р.
Маятниковый рычаг MB831042 — 3048р.
Наконечники рулевые внешние MB831043 — 1370 * 2 = 2740р.
Наконечники рулевые внутренние MB831044 — 1458 * 2 = 2916р.
Тяга рулевая с ухом под демпфер MB673031 — 5353р. (можно и самому ухо к тяге приварить).
Трубки регулировки рулевой тяги MB166769 — 574 * 2 = 1148р.
Рулевая сошка MR592811 — 629р.

Сайлентблок переднего моста MB430694 — 1250 + 1050 = 2300р. (куплены в разных местах, вообще надо 3, но меняли 2 т.к. третий еще живой).

Прочих болтов и гаек ~ 3000р.

Смазка LIQUI MOLY LM47 (шрус с молибденом, 400гр. банки) — 370 * 2 = 740р.
Смазка Mobilgrease XHP 222 (ступичная) — 200р.
Масло Toyota universal gear oil GL4\GL5 75W90 — 700 * 2 = 1400р. (реально надо 1.2 литра +- 50 грамм, но банки фасовкой по литру).
WD40 — 2 большие банки и 1 средняя ~ 250 * 2 + 200 = 700р.
Керосин (6 банок по 0.5л) — 6 * 60 = 360р. (можно мыть и аккуратнее)
Вайт-спирит (2 банки по 1л) 2 * 80 = 160р. (керосин кончился %))

Услуги СТО + сход-развал ~ 12000р.
—————————————-
Итого: ~73320р. Вообщем как-бы дофига :(. Все от того, что состояние большинства компонентов требовало замены (подвеску не перетряхивали очень давно) + некоторые вещи я купил дорого и зря (например тягу можно было оставить старую — экономия 5000р.)

P.S. Ремонтом доволен, осталось вылечить мост и можно переключаться на насос гур, глушитель, двигатель (постукивают гидрики, побрякивают ролики). Возможно и до кузова когда-нибудь руки доберутся.

P.P.S. За все время владения этим пыжом общая стоимость машины с ремонтом составила ~ 400 т.р. что как-бы намекает, что пора задуматься… 😉

Если вам понравилась моя статья, пожалуйста, не поленитесь кликнуть любую кнопочку ниже, или кинуть ссылку на статью в свой блог или форум. Всегда рад ответить на ваши вопросы в комментариях. Спасибо 🙂

18 комментария на «Ремонт передней подвески Pajero II (часть 2)»

  1. Обалдеть сколько трудов, у самого Паджик 2, но трудов поменьше и денег вложено.

    • Да это все от того что машина удолбаная была куплена. У меня эта первая — выбирал один, получилось не очень. ))

  2. Добрый день!
    У меня Монтеро 3,5(1995г),владею ей уже три года,когда купил решил менять:рулевые наконечники,шаровые.Цены приятно удивили: Шаровые-350,наконечники-280.За замену отдал 750+1500 развал и всё, забыл на три года,что удивительно,залезал во всё говно,что можно было найти,штурмуя поребрики и ухабы!

    • Дешево как-то получилось. Так понимаю вы неоригинал ставили ? Какой марки если не секрет ?

  3. Ставил неоригинал «потплан» Италия , но ходят как оригинал,проверенно бездорожьем!

  4. Не подскажешь как снимал амортизатор? 3-ий вечер не могу верхнюю гайку открутить …

    • Брал газовый ключ и аккуратно за верхнюю часть крышки держал (прям на самом краю), ну и ключем на 14 там вроде верхнюю гайку откручивал. Сверху там стопорная, под ней обычная… могу что-то путать. Если газовым ключем просто взять за аморт то он погнется со всеми вытекающими. Если аморт настолько закис что не крутится, то скорее всего сам он уже дохлый — можно балгаркой спилить верхнюю часть и вынуть 😉

  5. К верхней части пытался подобраться газовым ключем, но только замял слегка корпус. Менять, конечно, придется — уже подбираю внедорожные, чтоб все 4 поменять. Но пока надо таки победить ЭТУ сволочь (для техосмотра) :-). Еще есть надежда заменить нижнюю втулку.

    Там еще есть хитрой формы шайба (под второй, основной, гайкой) из которой торчит что-то вроде стопора, который входит в отверстие на корпусе. Не могу понять смысла этой детали, т. к. все вокруг нее крутится 🙂

    • Надо тонкий ключ газовый (почти плоский) — он влазит нормально. Ессно давить в пределах разумного т.к. аморт тонкий. Втулки менять пробовали на регулируемых амортах, поставили febest — развалились очень быстро, буквально 1000-2000 км. ИМХО смысла в этом нет, самый дешманский путевый аморт стоил около 800р (при стоимости втулки рублей 200-300 (от отечественных авто не считаю)).
      У меня аморты не регулируемые, шайба там есть но здоровая — держит резинку, других нет. На регулируемых есть хитрая железка с рожком — к ней привинчиваются моторчики (рожок чтобы не вращалась вокруг своей оси).

  6. У нас паджеро 2, 1996г. в. Заменили шаровые верх. и нижн. и подшипники 8 тыс с работой отдали. Сейчас захрустела крестовина кардана и требуют ремонта рулевая сошка и маятниковый рычаг, Не могу разобраться справа находится сошка, а слева рычаг? правильно? подскажите знающие мужчины владельцы , пожалуйста..

    • Сошка находится с той стороны, где рулевой редуктор (т.е. там где руль — там сошка), а маятниковый рычаг соответственно с противоположной.

  7. там под верхними рычагами есть какието типо шайбы , одна цельная , вторая с какойто одной стороны

    • http://autotibet.ru/img/great_wall/2904014-K00_1.jpg — типа такой ?

      Вообще их там должно быть 1 заводская дефолтная и еще может быть +2 дополнительных (не больше 3х). Когда развал делают их ставят. У меня они напрочь отсутствовали. Купил себе 1 и 2 мм пластины, но до развала так и не доехал. Говорят если геометрия рамы не сильно испорчена то развал будет немног отрицательным и на резине не сильно скажется — правда это или нет не знаю, у меня вроде резину не жрет.
      Если у вас есть — переставьте их в том же порядке как раньше были ну и на развал все равно лучше съездить имхо.

  8. У меня монтерик 2000г.в. отездил полгода и попал на замену всех мыслимых и немыслимых прокладок, покупал ранней весной температура была + и ток кое где маслице было.Бывший хозяин сказал что это ерунда,масло не жрёт и т.п. До холодов и правда всё было норм.Апотом масло стало стремительно исчезать.Поехал в сервис,посмотрели сказали что вроде из под головки идёт чтоб точнее надо разбирать,разобрали а там всё под замену все резинки полустекляные металпрокладки тоже ушли,так что обошёлся мне ремонт вместо ожидаемых 4 тыс. в 30 они даже мотор вынимали.Правда пообещали что лет 5 откатаю без проблем. Вобщем покупаешь б\у будь готов что палтос отскочит -почти без вариантов. А если ещё и недорого взял-однозначно.

    • ну 30 это еще фигня ))) у нас даже за 30 сопли жуют… .му хрю… может не получится… мы гарантий не даем…. Есть место — кореш капиталил за 25к + деталей на 70… Дорого для машины, которой почти 20 лет. Так то бы за 30к я бы двигатель подлечил конечно…
