Как разобрать Toshiba Satellite L500

Дата Автор cdb77 комментариев

Доверили мне тут почистить ноутбук Toshiba Satellite L500-1GD, выкладываю отчет о процессе разборки ноутбука Toshiba Satellite L500.

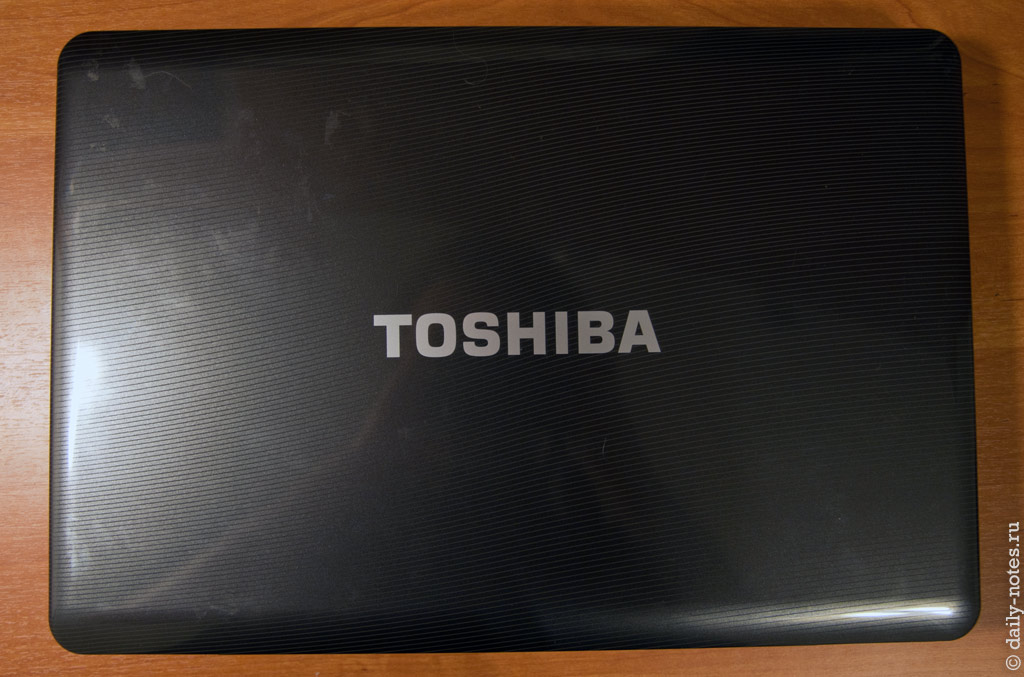

Крышка ноутбука Toshiba L500

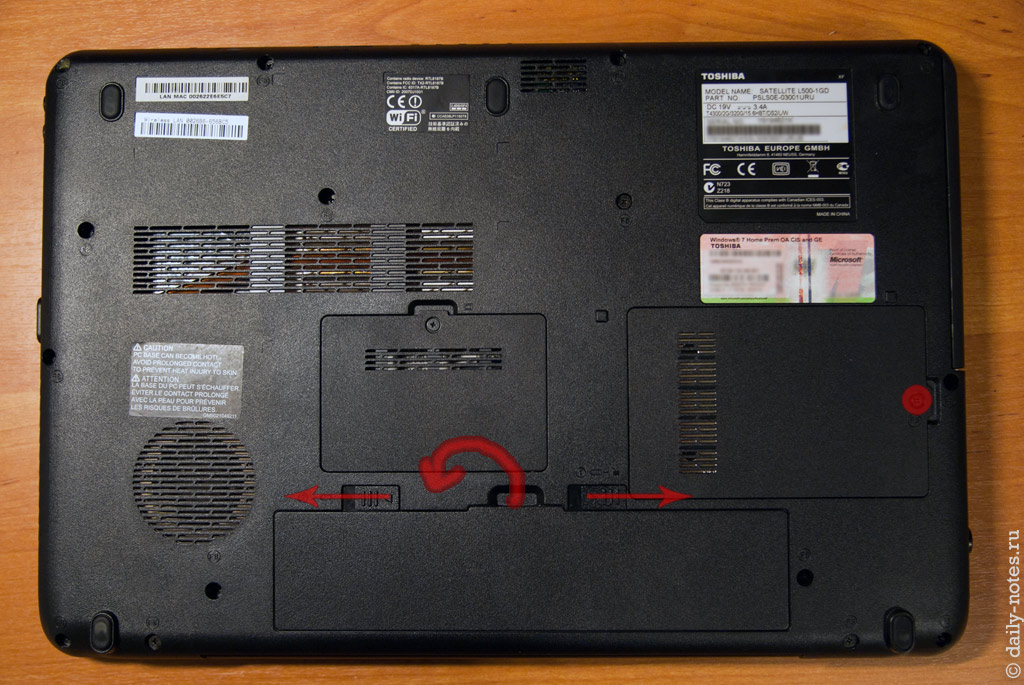

Переворачиваем ноутбук и извлекаем батарею. Для этого разводим в разные стороны крепления батареи, после чего поддеваем ее ногтем и извлекаем. Перед этим убедитесь, что не забыли выключить свой ноутбук. Далее будем извлекать винчестер — выкручиваем указанный винт.
Вынимаем батарею из Toshiba L500

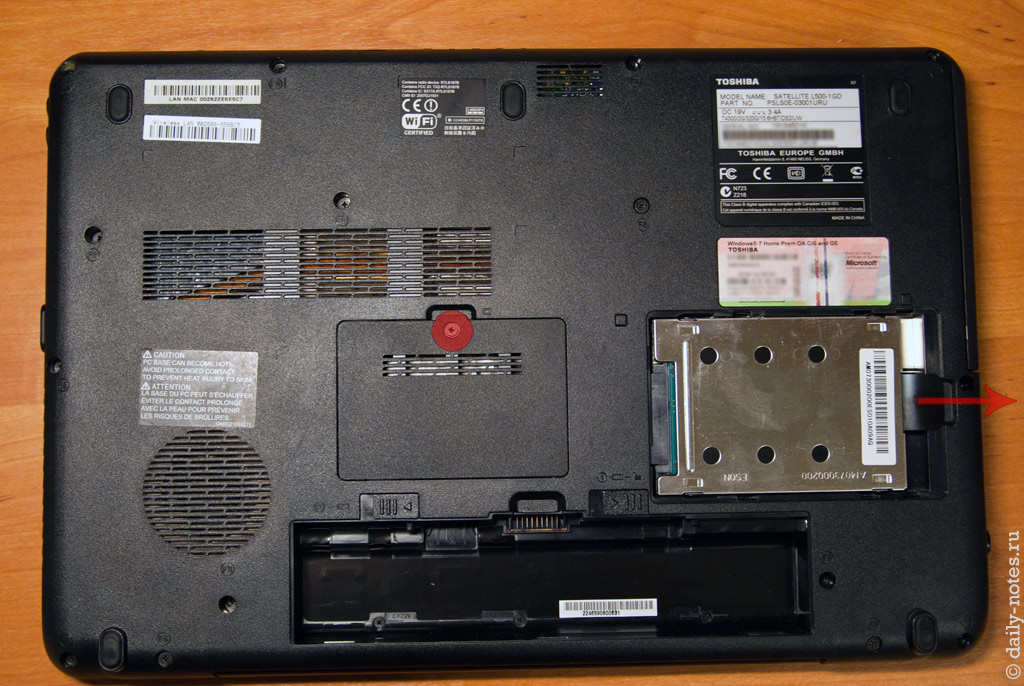

После этого тянем за «язычек» в сторону и когда HDD отсоединится от материнской платы, вынимаем его вместе с рамкой крепления. Далее извлекаем память — выкручиваем указанный винт.
Извлечение HDD из Toshiba l500

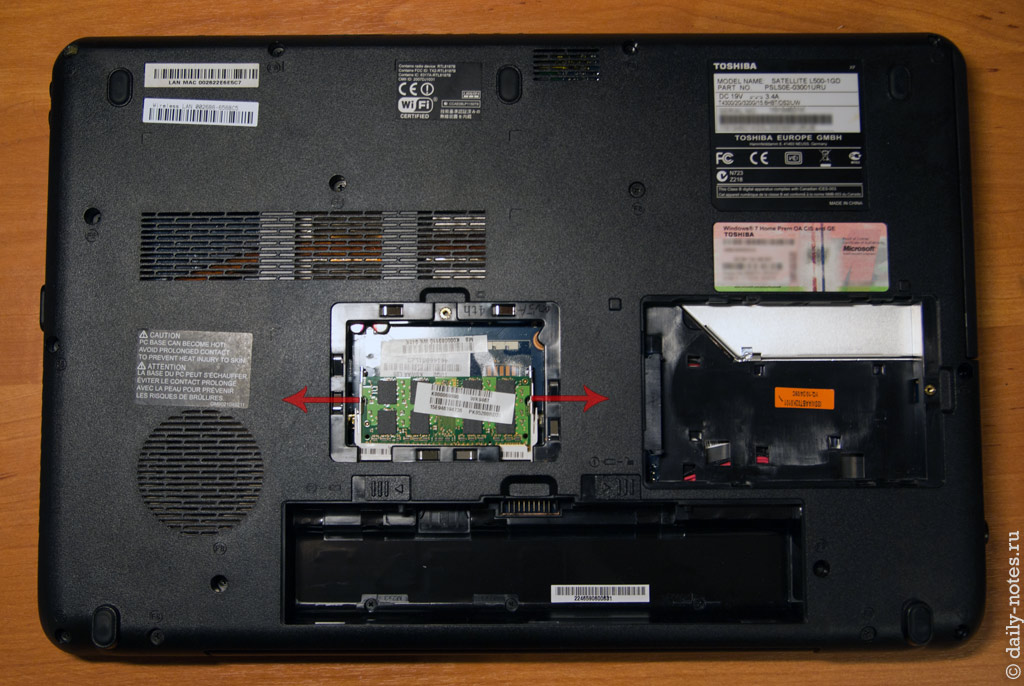

Чтобы извлечь модуль памяти необходимо развести железные крепления модуля в разные стороны, тогда он повернется на 45 градусов и его можно будет достать.

Достаем память из ноутбука Toshiba L500

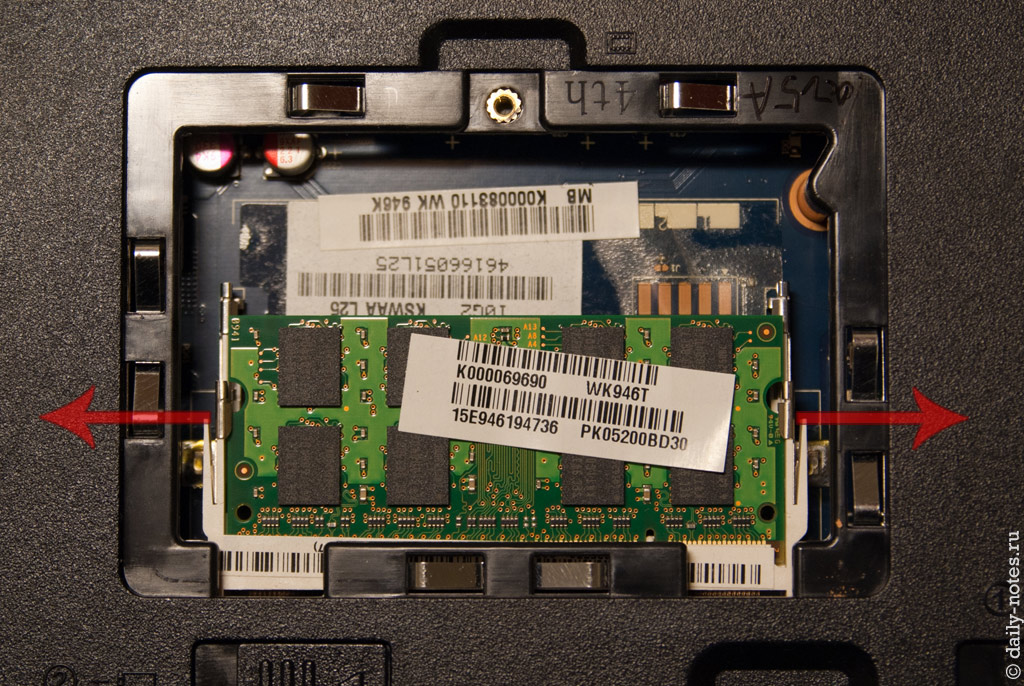

Если у вас установлено два модуля, то сначала надо извлечь верхний, а потом таким же образом нижний.

Извлекаем память из Toshiba L500

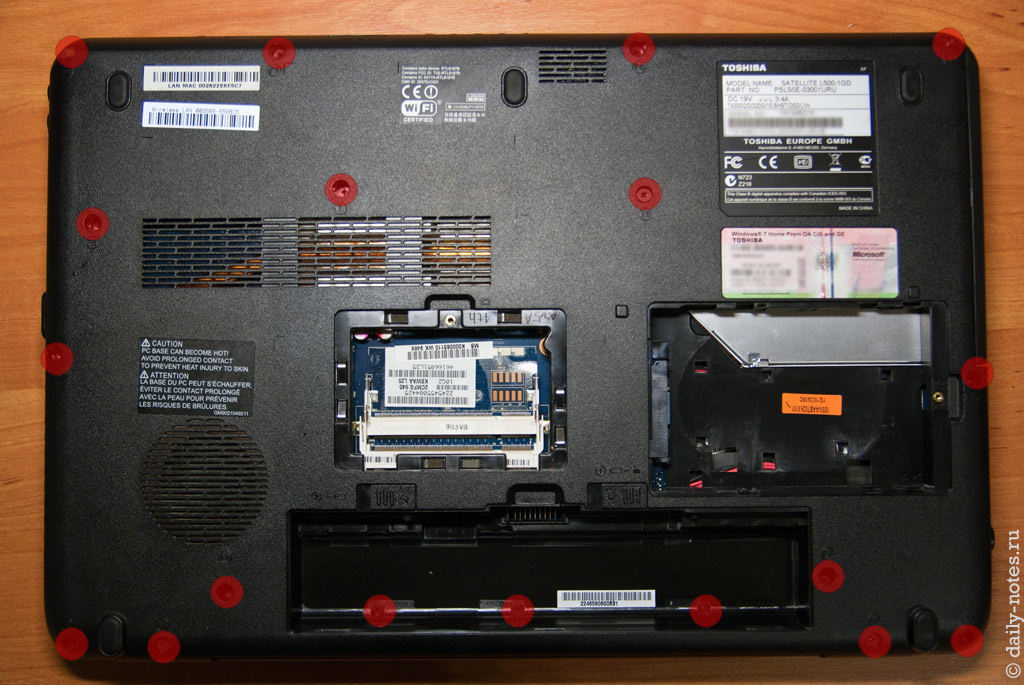

С нижней частью почти закончили: осталось выкрутить все указанные винты и ноутбук можно переворачивать.

Откручиваем нижнюю крышку ноутбука L500

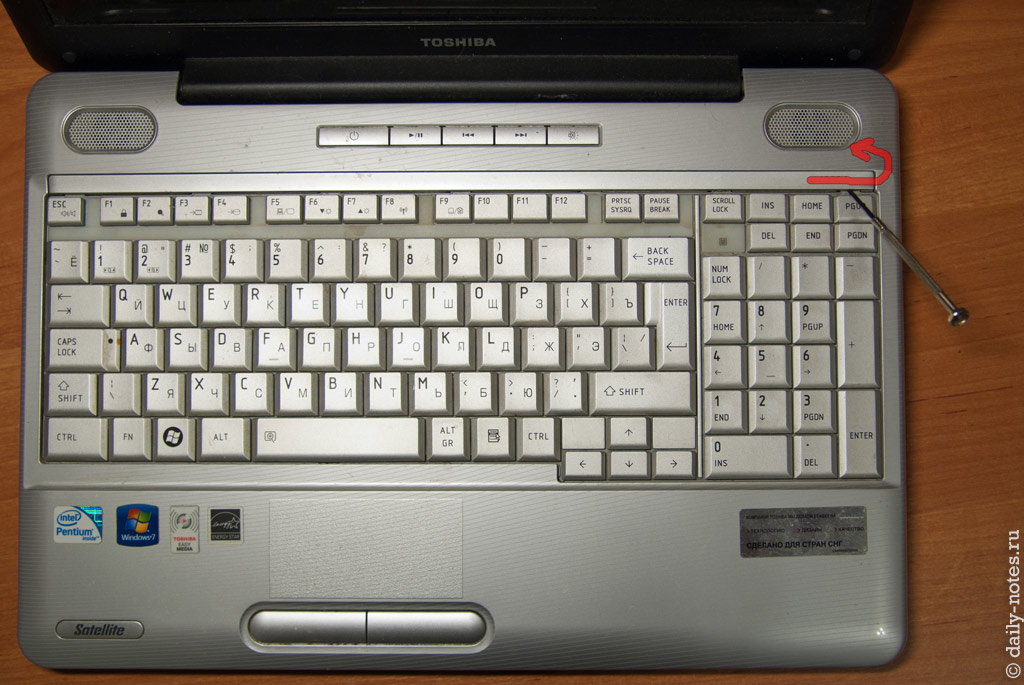

Теперь надо снять клавиатуру — она закреплена 4 винтами, которые спрятаны под декоративной заглушкой. Чтобы снять заглушку, необходимо тонкой отверткой с правого края отсоединить крайнюю защелку. Защелку отщелкивать необходимо самую правую, т.к. с левой стороны крепление заглушки устроено иначе и просто сломается. После того как отсоедините правый край — аккуратно отщелкиваем все в левую сторону (заглушка очень хлипкая, защелкам придется помогать).

Снимаем декоративную накладку

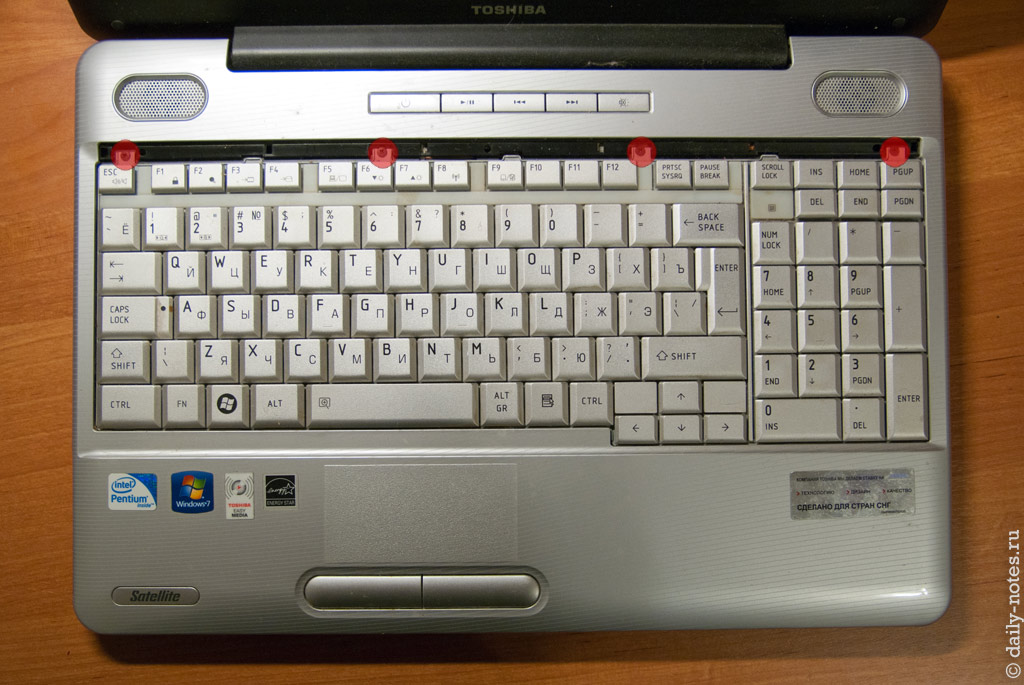

Теперь надо вывернуть указанные 4 винта и приподнять клавиатуру.

Отвинчиваем клавиатуру ноутбука Toshiba L500

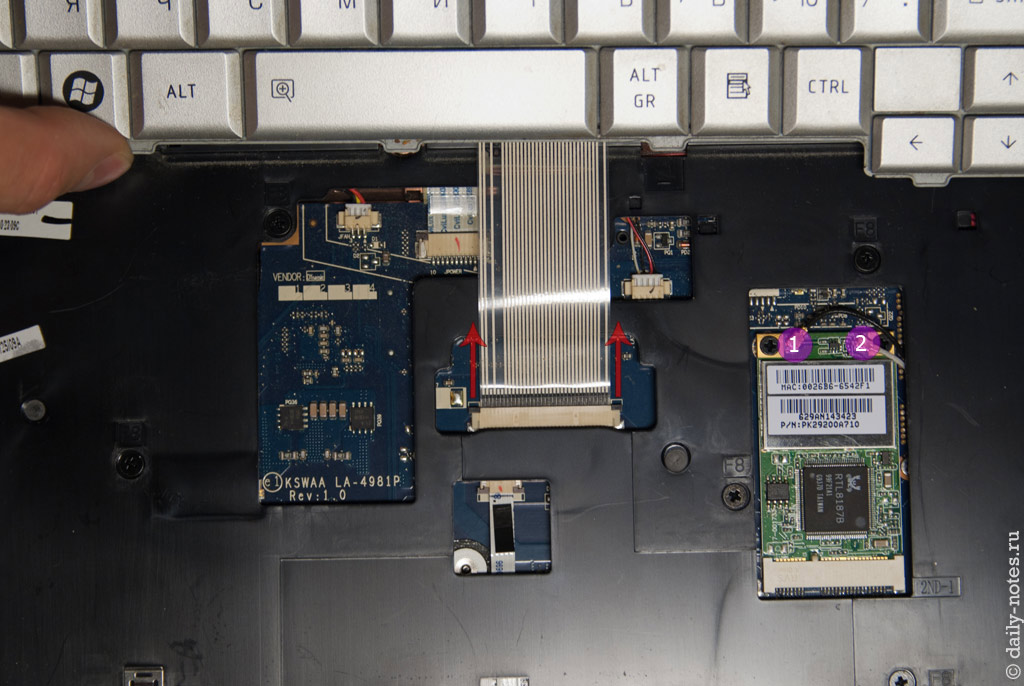

Клавиатура соединена шлейфом с ноутбуком. Чтобы отсоединить шлейф необходимо одновременно с 2х сторон потянуть боковые черные крепления по направлению шлейфа. После того как крепление выйдет из своего паза, шлейф можно легко извлечь. После того как сняли клавиатуру можно перейти к снятию модуля WiFi. Для этого сначала отсоединим кабели ведущие к антеннам (просто потянуть за разъемы вверх, может туго идти).

Шлейф клавиатуры Toshiba L500

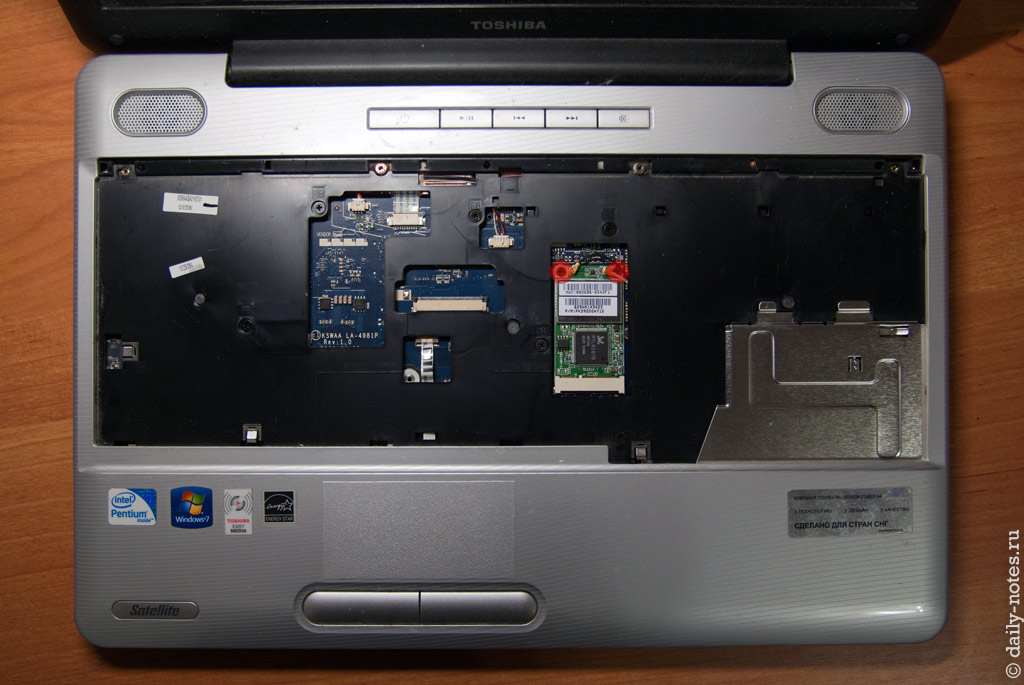

Теперь выкручиваем 2 винта, держащие WiFi модуль.

Отсоединяем Wifi у ноутбука Toshiba L500

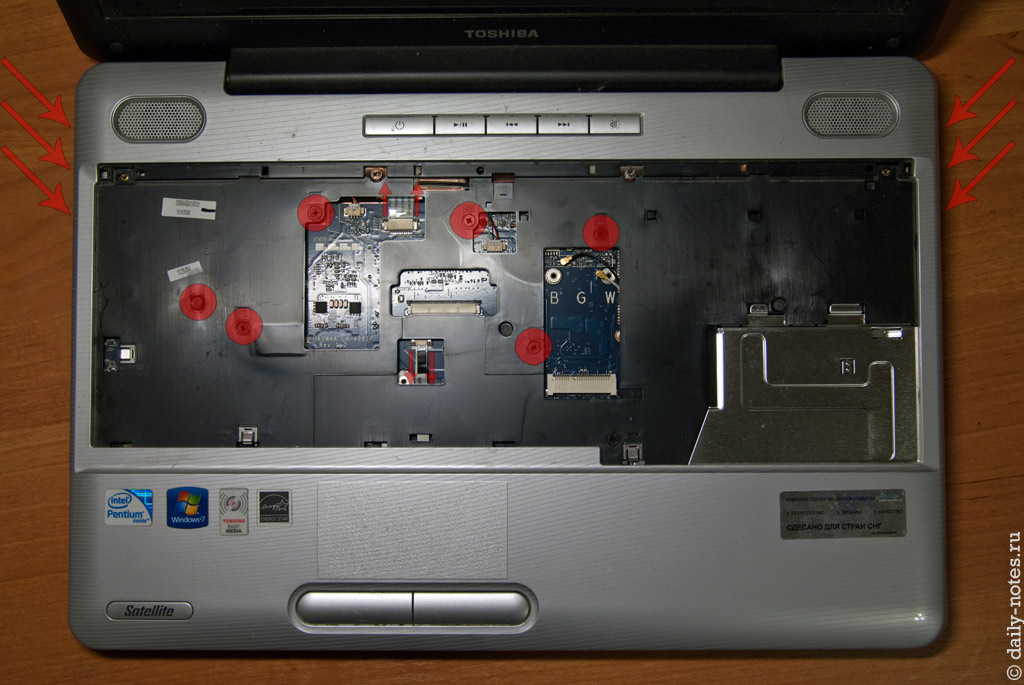

Для снятия верхней крышки осталось сделать совсем немного. Сначала отсоединяем шлейф TouchPad, затем шлейф дополнительных кнопок сверху. Отсоединяются они точно так же как шлейф клавиатуры. Далее необходимо вывернуть все указанные винты. После этого можно начинать снимать верхнюю крышку. Крышка по краям держится на защелках, которые необходимо расщелкнуть. Для этого можно использовать тонкий пластмассовый предмет типа кредитной карты или ногтя. Начинаем отщелкивать со стороны петель и плавно опускаемся вниз.

Снимаем верхнюю крышку Toshiba L500

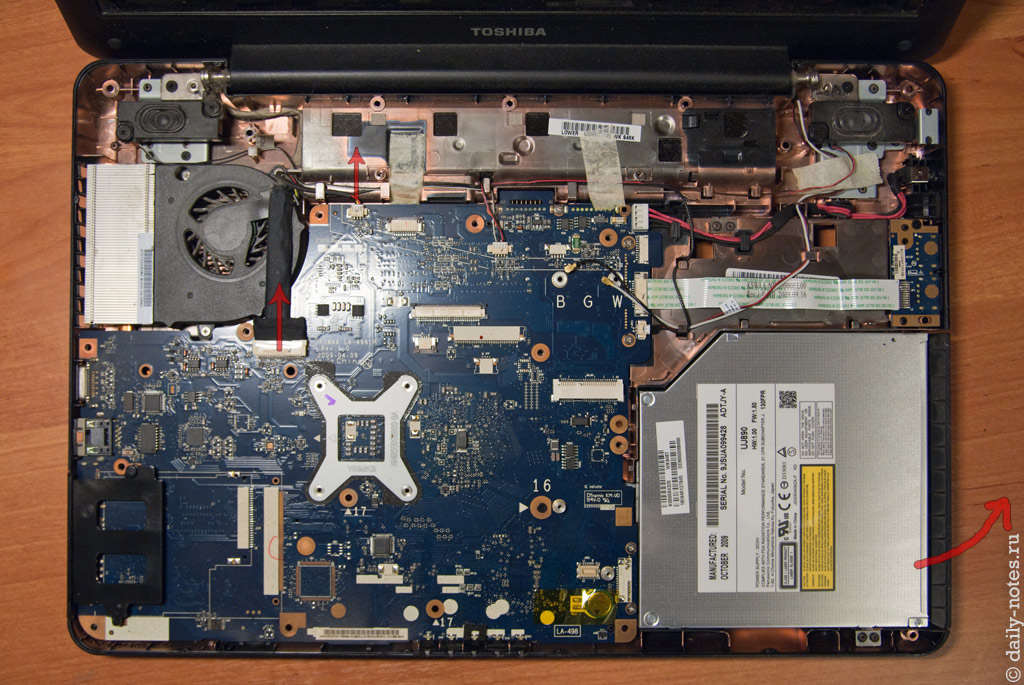

Ок, крышку сняли. Теперь чтобы снять материнскую плату необходимо снять DVD привод и вентилятор кулера. Привод DVD держится на разъеме SATA и честном слове. Немного приподнимаем его справа и вынимаем из корпуса. Далее отсоединяем разъем вентилятора и шлейф матрицы (приклеен скотчем).

Отсоединяем DVD и шлейф кулера

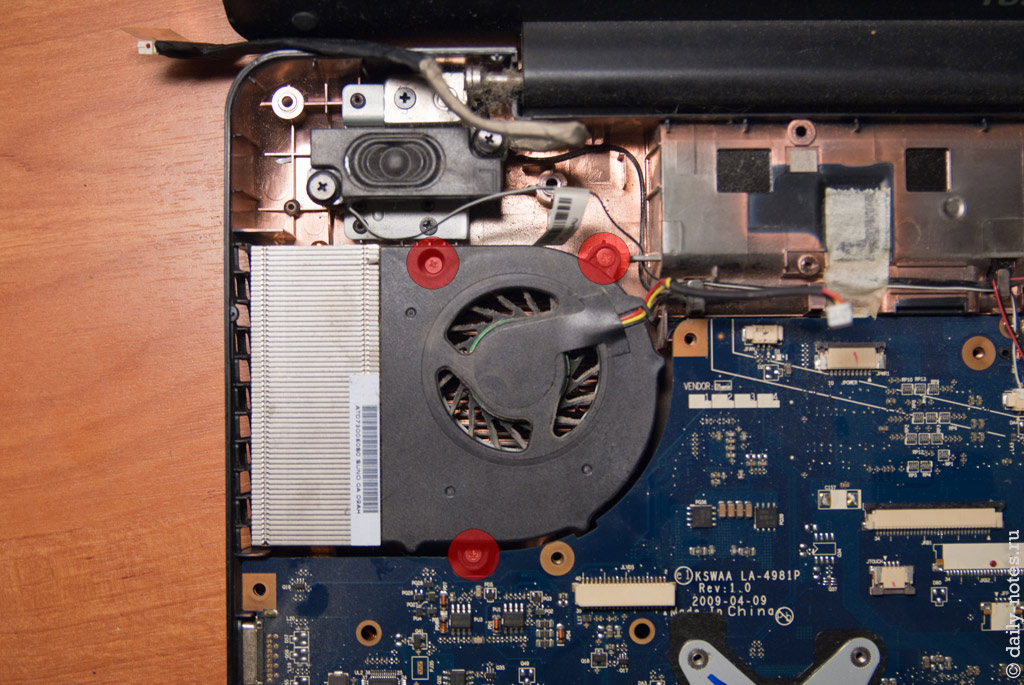

Сам вентилятор держится на 3х винтах. Выкручиваем их и вынимаем его из корпуса.

Извлечение кулера из Toshiba L500

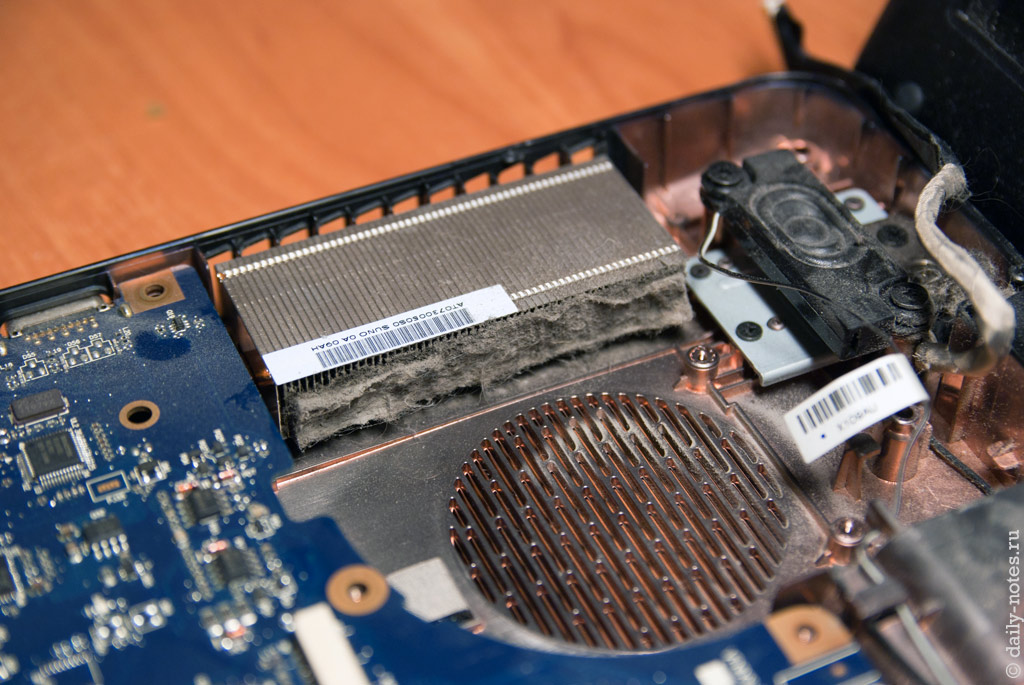

Классический войлок на радиаторе системы охлаждения. Его «высасывали пылесосом», но как видно безрезультатно. Если цель разборки только почистить радиатор, то на этом можно остановиться. Для чистки можно использовать зубную щетку, после чего собрать всё в обратном порядке. Если хотите извлечь процессор — читаем дальше.

Войлок на радиаторе кулера

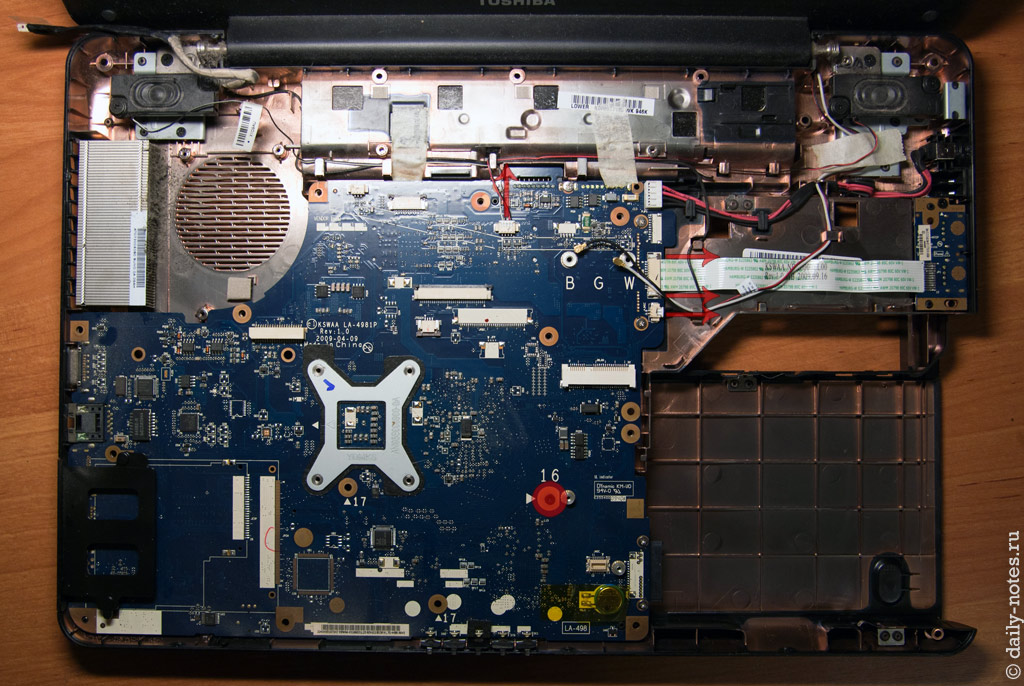

Материнская плата держится на одном винте — выкручиваем его. Отсоединяем разъем динамиков (сверху) и разъем микрофона (справа). Далее отсоединяем шлейф USB. Провод питания припаян к материнской плате, т.ч. извлекать будем прямо с ним.

Отсоединяем материнскую плату Toshiba L500

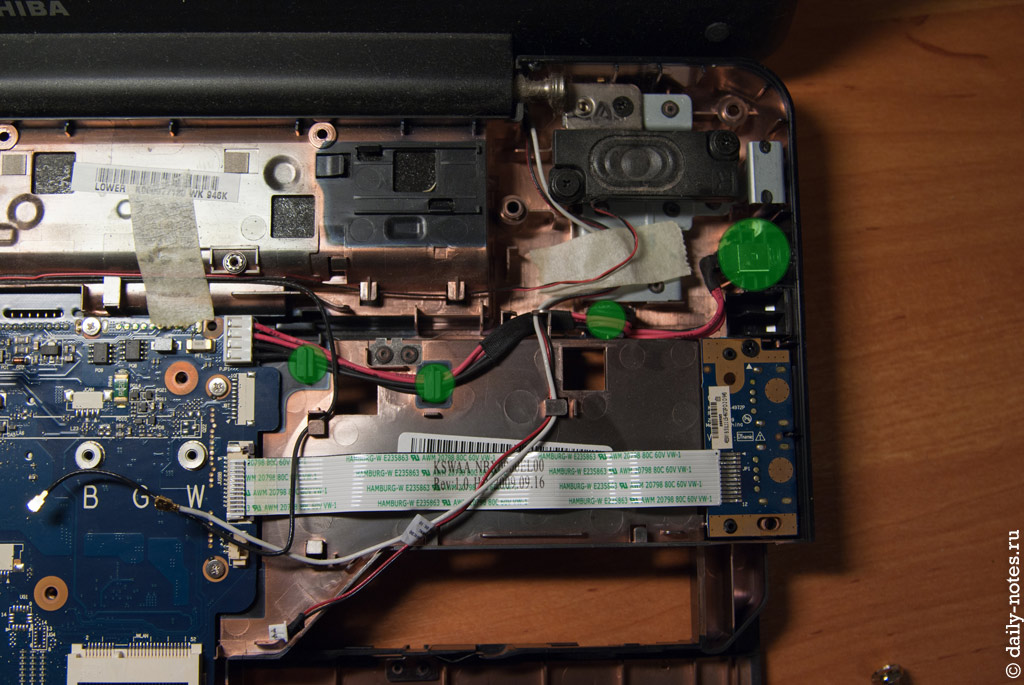

Освобождаем провод питания: разъем питания установлен в специальный паз и легко извлекается. Далее берем материнскую плату за правый край и аккуратно достаем из корпуса.

Освобождаем кабель питания

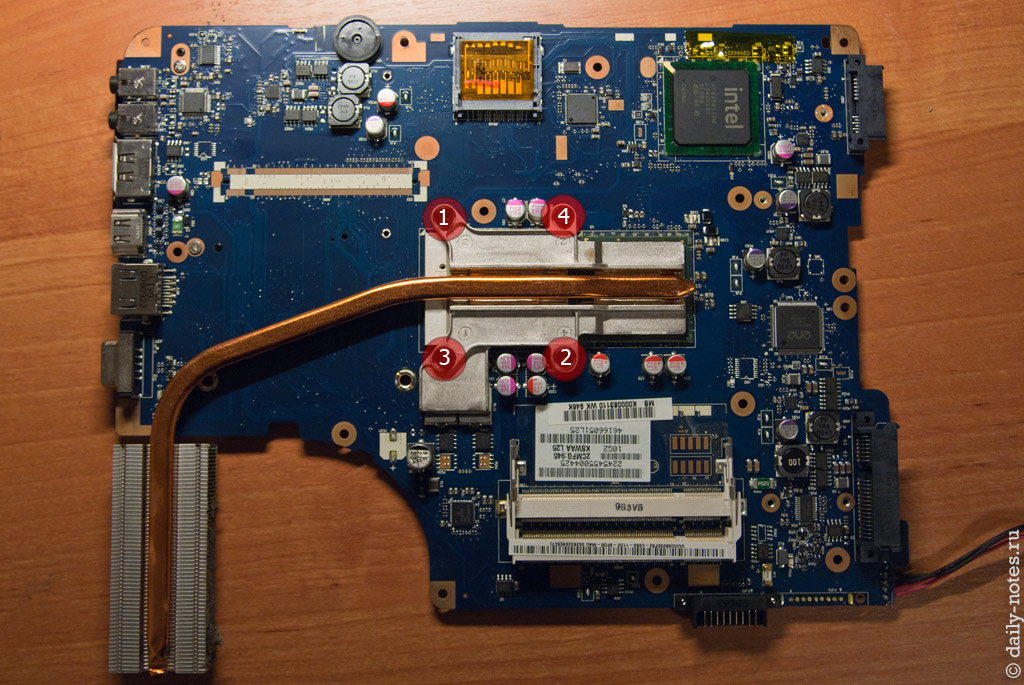

Чтобы снять систему охлаждения необходимо вывернуть 4 винта. Вывинчивать лучше крест накрест в несколько подходов чтобы избежать перекосов. После этого перед вами предстанет процессор 😉

Снимаем систему охлаждения Toshiba Satellite L500

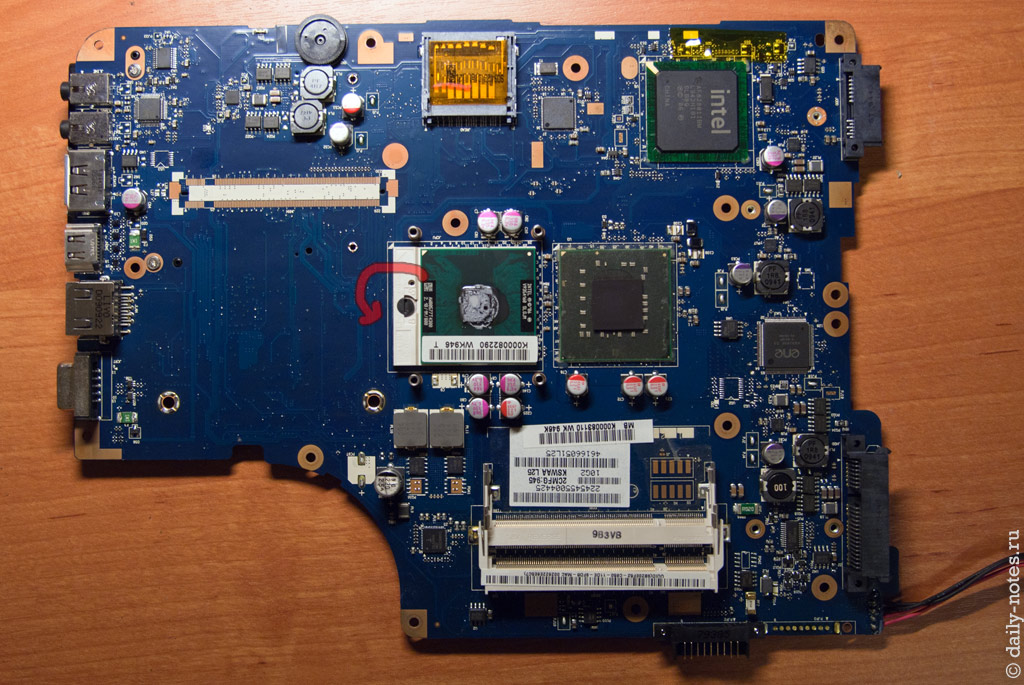

Чтобы открыть сокет процессора необходимо повернуть замок сокета против часовой стрелки до упора. После этого процессор легко извлекается.

Извлекаем процессор из сокета

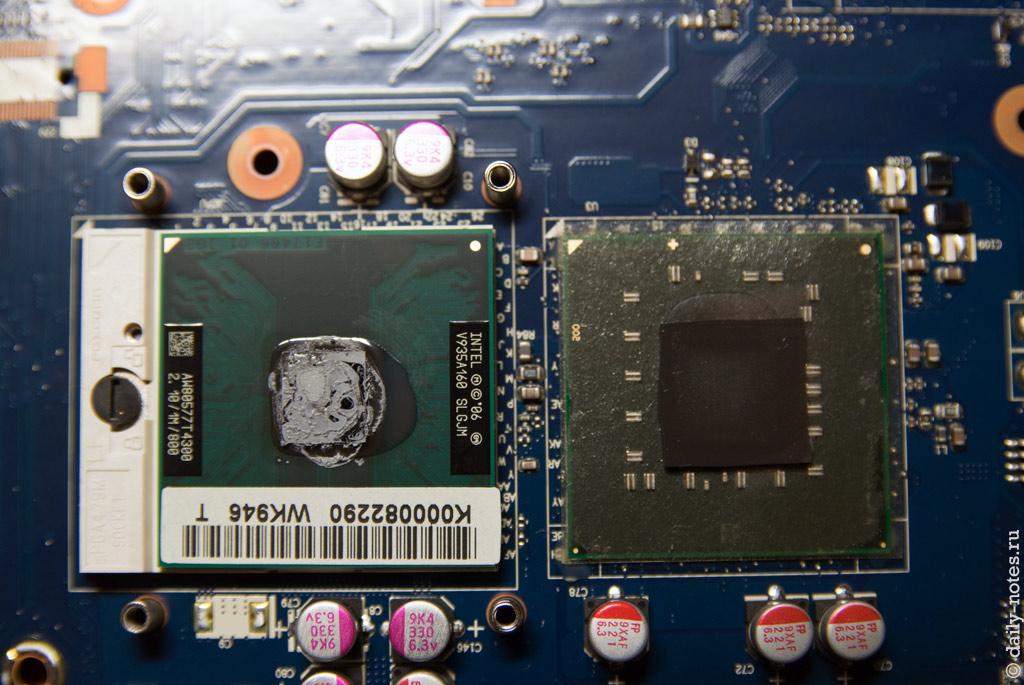

Чипсет «контачит» с кулером через термопаралон 😉

Процессор и чипсет

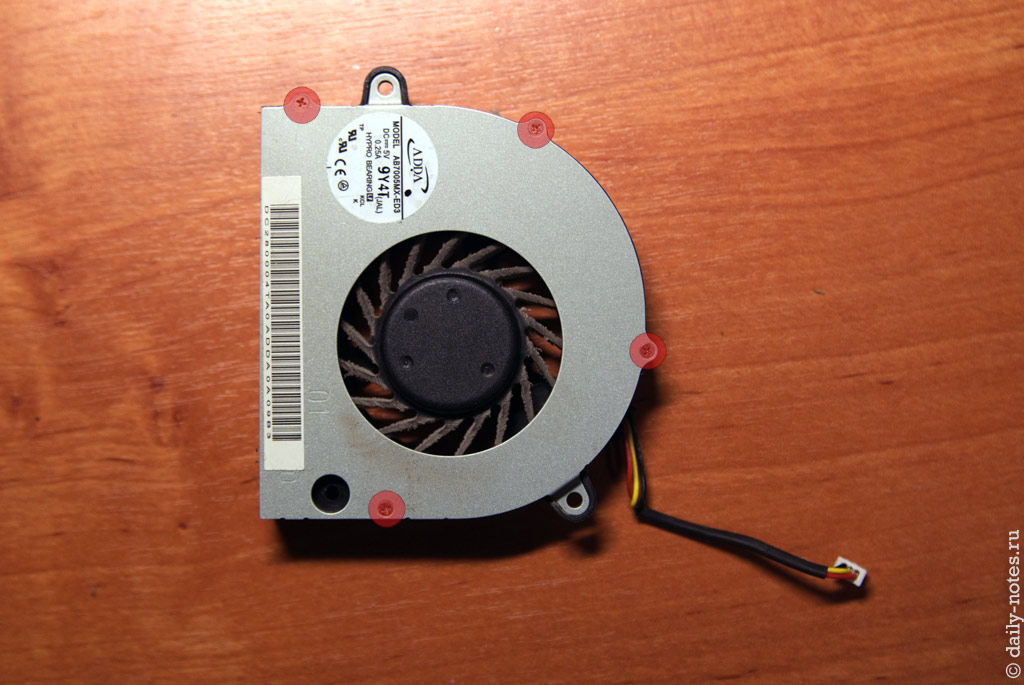

Раз уж разобрали ноутбук — разберем и вентелятор. Выворачиваем указанные винты. Далее аккуратно берем за крыльчатку и тянем вверх. На валу крыльчатки есть паз, которым она цепляется за катушки. Сильно тянуть не надо, всё должно выйти легко. При необходимости крутите.

Разбираем вентелятор Toshiba Satellite L500

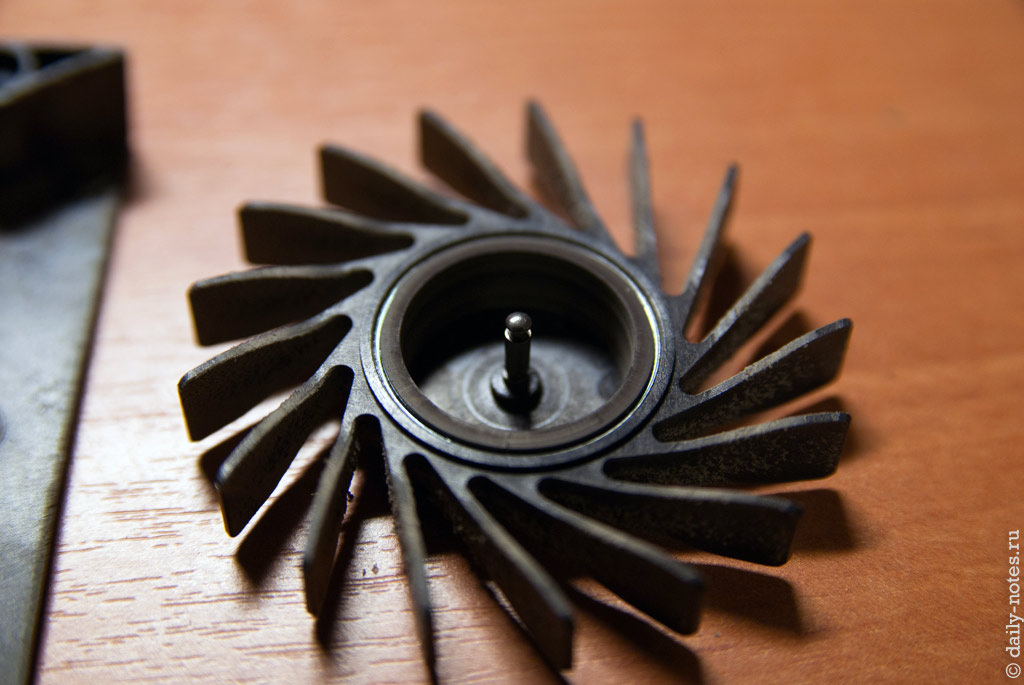

Крыльчатка кулера

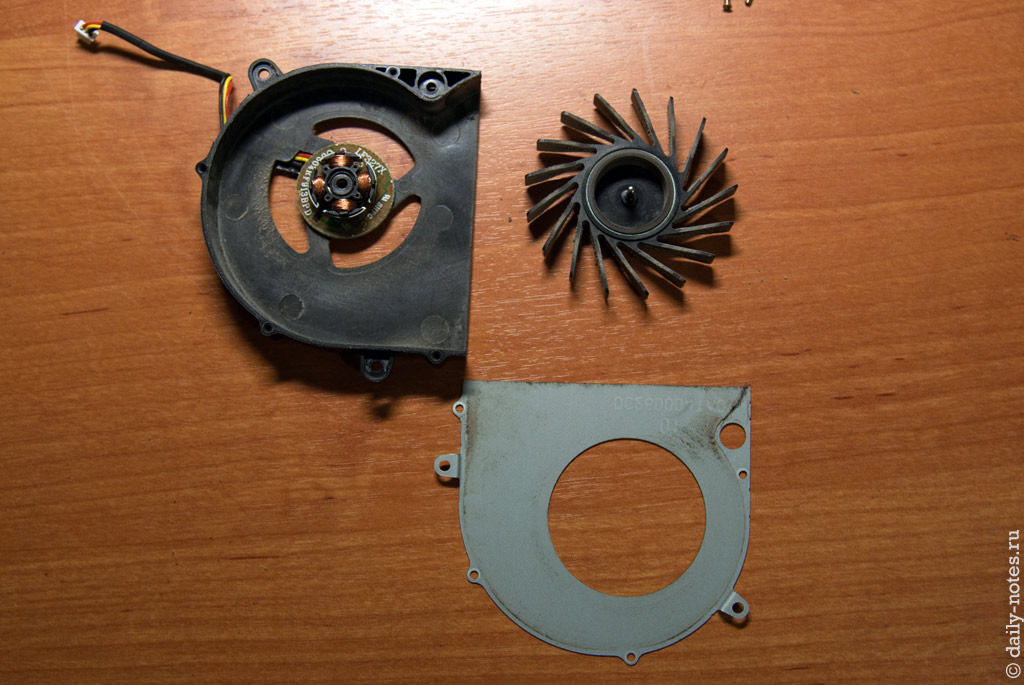

Вот такой набор. Все, за исключением катушек, моется горячей водой. Катушки можно протереть влажной салфеткой. Вал крыльчатки стоит смазать. Я смазал чем смог, а именно ступичной смазкой Mobil (синяя).

Кулер Toshiba Satellite L500 в разборе

Далее собираем все в обратном порядке. Не забудьте нанести тонкий слой новой термопасты на процессор (Неплохо подойдет Zalman ZM-STG2). Обратите внимание на шлейфы и разъемы при установке материнской платы в корпус — они не должны попасть под плату иначе придется повторно разбирать.

Если вам понравилась моя статья, пожалуйста, не поленитесь кликнуть любую кнопочку ниже, или кинуть ссылку на статью в свой блог или форум. Всегда рад ответить на ваши вопросы в комментариях. Спасибо 🙂

  1. Спасибо за подробный разбор! Особенно за детальное отображение особо хрупких элементов

  2. молодец! спасибо! давно искал адекватный мануал, ноут отключался под нагрузкой (ясно, что грязный и паста высохла) сервисмены дерут нещадно, а лезть наобум страшно. дел на час с кофе и все. тоже нафотал, есть нюансы у меня кпу ай и видео дискретная. в общем все отлично.

  3. Отличный мануал. Огромное спасибо. Нужно поменять вентилятор. Накрылся 🙁
    Подскажите, пожалуйста, что следует учесть при выборе. Ноутбук Satellite L555. Вентилятор на 5V-1.95W. Можно помощнее взять? Спасибо за ответ!!!

    • Вольтаж не изучал, но думаю вольт 5 он, такой же по размеру и креплению подберите. По мощности лучше больше не брать ибо ток потребления будет больше — ничего хорошего это не даст — быстрее батарейка сядет или какие цепи питания прогарят. Лушче взять нормальной дорогой термопасты и правильно намазать процессор — эффекта будет больше ИМХО.

  4. отличный материал! Благодаря вам, сами поменяли клавиатуру-в сервисе безобразно дерут… Спасибо!

  5. Спасибо, отличный детальный материал. Сам пытался с наскока разобрать, не вышло. Не нашел крепления клавы, а теперь с Вашей помощью всё победил.

    • К сожалению не знаю, т.к. ноут был не мой и я его уже отдал. Предположительно или южный мост или еще какая ерунда.

  6. огромни благодарности приятел!
    бъди жив и здрав!
    страхотно много ми помогна!

  7. Огромное спасибо! С вашей помощью поменял пасту и почистил ноутбук, в нагрузку было-89*, стало-70*.

  8. Отлично, спасибо за подробности
    а то планирую менять проц, а предстоящий гемор не очень представлял.
    ну с таким объемом справлюсь )))

  9. Огромнейшее спасибище! Блин эти практичные Япошки такой сложности намутили, толи наскоряк все придумывали, толи с расчетом на одноразовость использования без ремонта, непонятно. Я свой ноут за 35 тыщ брал в 2009 г. Греется как камин нужно чистить и паста скорее всего вся высохла. Автор так подробно все изложил, что лучше не придумаешь. На выходных займусь разборкой. Еще раз СПАСИБО!!!

    • А много вариантов ? 🙂 Если сам ноут включился, а экран нет — проверьте как шлейф подсоединен. Если экран работал и сам вдруг перестал — или вы его выключили или он сломался. Популярных поломок у ламповых дисплеев немного — инвертор\лампы или шлейф. Если перестал сам то в СЦ нести, дома вы его вряд ли почините.

  10. Спасибо, всё проверил, был плохо подсоединён шлейф)
    Я уже испугался, думал в ремонт тащить нужно)

  11. Здравствуйте!

    Спасибо за столь подробный отчет.
    У нас с женой старенький Acer TravelMate 6492
    Позавчера проапгрейдили память. 1—>4Gb
    Сегодня заменю аккумулятор. 4400—>>7800 mAh (если найдут на складе)

    Хотелось спросить —
    как заподозрили в зависании винчестер?
    — По каким признакам?

    Что можно сделать с HDD?

    У нас — увы — SATA-2…

    • Ну была проблема в том, что ноут тормозил каждую секунду на несколько секунд. Это было даже в BIOS когда просто по менюшкам ползаешь. Процессор сам тормозить не может, на всякий случай я его переставил — не перегревался, память тоже. Остались съемные устройства DVD\HDD\WiFi ну или материнская плата. Я думал переустановить систему т.к. там все было загажено и просто подключил винчестер к другому компьютеру, чтобы скинуть данные, и он там так же благополучно начал подвисать (биос не вис но копирование висло будто ББ нашел). Тогда я поставил в ноутбук другой свой винчестер и опа — биос перестал подвисать. Вот такие дела )

    • Если HDD сломался или на подходе — самое логичное это заменить, т.к. они по сути своей он расходный материал как колодки на автомобиль, например. SATA2 в продаже в ассортименте, т.ч. с этим проблем думаю не будет… ну и перекопировать на другом компьютере или кейс в USB для винчестера купите и через него копируйте.

  12. Крутяк ! Всё просто и понятно . Единственное пришлось 2 раза разбирать . Первый раз вытащил валенок из кулера . Второй раз менял высохшую пасту ибо краши не ушли . Теперь всё ушло)

  13. Тоже включаю ноут, а экран не включается, шлейф подсоединён нормально. Что делать?

    • А он загружается ? Может сгорел инвертор или шлейф поврежден. в СЦ несите. Если есть 2 ноут — можно попробовать матрицу с него подключить в ваш и проверить проблему. Еще можно посмотреть не закосячились ли контакты в разъемах. Естественно руками контакты трогать нельзя — из-за статического электричества электроника повреждается + жиры с кожи рук мешают контактам нормально проводить эл-во.

  14. Спасибо за подробное описание. Очень помогло. Срочно нужно было почистить ( грелся и выключался ), но брались на несколько дней. Почистил сам, описание помогло, спасибо.

  15. Хочу сказать ОГРОМНОЕ спасибо автору статьи. Очень помогло.
    Toshiba Satellite l500-12V.

  16. Здорово все описано. От себя добавлю: при сборке не перетяните болтик F8 (они там снизу все помечены). Он закручивается через нижнюю крышку в накладной «хвост» на DVD приводе, фиксируя его. Перетянув этот болт можно получить перекос нежного корпуса привода и проблемы при работе с дисками. Обратил на это внимание во время замены якобы сдохшего привода через некоторое время после чистки ))

  17. огромнейшее спасибо за материал. собираюсь почистить. вот только думаю — термопасту менять или нет? не сделаю ли хуже? есть паста кпт-8. может фирменный термопоролон круче в смысле качества и не стоит туда лезть? а с другой стороны может получиться как у Балабас — 2 раза разбирать придется.

    • Термопаралон не стоит удалять. Пасту менять стоит но не на кпт-8, т.к. она очень плохая по характеристикам. Попробуйте Arctic Cooling MX-2 или MX-4 — вот такая
      Со временем термопаста высыхает и теряет свои свойства.

  18. Большое спасибо автору статьи за наглядную и подробную инструкцию!
    Она подошла к моему Toshiba Satellite L505-13T.
    В рис.№11 (там, где выкручиваются винты после снятия клавиатуры) обнаружил 2 неточности:
    -отсутствует самый левый винт — это «литник» в пластмассе,
    -не указан винт, находящийся ниже и немного правее модуля Wi-Fi.

    • $) наверное от того, что у вас другая модель — могут быть дополнительные винтики, или не быть. 500 серия очень богата на кучи — там от древнего целерона и core2duo до core i ….

  19. При включении ноута, кулер работает 3 сек. и останавливается. Я его почистил, крутиться легко. Не могу понять что с ним…

    • При прогреве должен разгоняться начать. Попробуйте нагрузить комп какой-нибудь 3д игрушкой.

  20. Спасибо огромное! Давно хотел почистить ноут. Но разбирать в первый раз как то очково. Все получилось. Маладца!!!

  21. на данной модели по фиг знает какой причине отказываются работать пробел и стрелка вправо,в чём проблема?

    • Если проблема не программная, попробуйте проверить шлейф и почистить контакты разъема. Если не помогает, то скорее всего менять клавиатуру.

  22. Знакомые умельцы отказались ремонтировать мой ноутбук л-500 сказали легче купить новый случайно наткнулся на вашу статью мне очень понравилось в ней все жаль нет видео я сам электрик к компам не имею отношения но ваша статья вселила в меня надежду хочу попробовать все сделать сам. Спасибо с уважением Александр.

  23. Очень хорошая статья. Занимаюсь компьютерами уже лет, наверное, 15 — постоянно сталкиваюсь с ноутбуками. Все по-разному разбираются, поэтому постоянно консультируюсь с Интернетом.
    Но такую подробную и исчерпывающую статью за все время вижу впервые. Спасибо большое автору!

  24. Статья просто прекрасная!
    Не решался раньше на разборку своего L500, а теперь попробую сам прочистить и новую пасту нанести.
    Если можно, немного не в тему, один вопрос, как раз по Toshibe L500. На моем ноутбуке появилась «такая неисправность» : через неопределенный промежуток времени работы ноута( от 30 сек. до часу) Идет «автоматический возврат в начало» т.е. если чистое рабочее поле: выделяется «Верхний левый ярлык» причем любые нажатия мышкой бесполезны, он остается выделен. Если открыт текстовый файл или интернет страница: идет автоматический возврат в начало страницы, ну а если какая программа то идет сбой программы. Выход из этого: (перепробовал все клавиши) нажимаю «esc» или «num lock», кратковременно все приходит в норму, ненадолго.
    Что бы это значило???. и как от этого избавиться. Да не сказал, тормозить прилично стал, думаю из за этого. Не думаю что вирус, стоит лицензионный кис. Единственное (думаю, хотя могу ошибаться) ноутбук один раз расберался спецом, может он что закоротил? Заранее спасибо за все ваши будущие рекомендации.
    Александр

    • Кнопку Home попробуйте потыкать и BackSpace. Откройте блокнот, вставьте туда текст и курсор в середку поставьте. Если в начало строки перескочит — home. Если буквы удаляться будут — Backspace. Если поедит до самого начала текста — стрелка влево. Вообще можно попробовать включить без клавиатуры, подключив внешнюю клаву на USB. Если проблемы пропадают — значит в клавиатуре дело, ну а там или короткое или … на eBay думаю можно найти русскую клавиатуру для вашего ноута.

  25. Здравствуйте.Подскажите пожалуйста.На Тошибе l500 1wr могу ли я поменять видеокарту,на более мощную?

    • Точно не скажу, но с вероятностью 99% — нет. В современных ноутбуках для удешевления стараются все распаивать на плате, т.ч. чип в лучшем случае припаян. Если в линейке было несколько разновидностей — есть шанс перепаять другой чип (но надо перепаять и обвязку и обновить BIOS).

  26. Zdrasvuyte !!! Podskajite pojaluista yestli raznitsa mejdu toshiba_satellite_L500 vs toshiba satellite L500D-16Q. Smotryu po vidu odinakova. Yesli odinakova to u menya takaya problema- dva dnya ne otklyuchil kompyuter i vtaroy den ya otklyuchil. I potom kogda vklyuchayu nevklyuchayetsya. pitaniya yest 2 lampochki gorit. No lampochka prtsessora ne gorit. Kogda vklyuchayu 2 sekunda zavoditsya naverno kuller. No nechego ne rabotayet. Toshiba service shodil oni daje ne otkrili komp naverno linilis i skazali main board zlitel. pomenyat doroga skazali. Yesli zlitel main bord otkuda mne zakazat i kakoy nazvaniya main bord. Ya iskal dlya L500D-16Q no takoy main board ne mog nayti s internete. yest L500. Mogu ya pomenyat domashnih usloviyah.
    Zaraniya spasibo za vash otvet!!! Jelayu uspehi!!!

    • ну там много что может быть. у меня бывало что память отходила. т.е. вынул-вставил обратно и дальше все замечательно запускается. такая же фигня с процессором может быть. но вообще могло быть так что ноут раскалился от нагрузки, а потом когда выключили — потрескалась пайка где-то. т.е. вариант может такой быть. есть вариант — реболинг, другой вариант — духовка (попытка проплавить материнскую плату, помогает редко, и не на долго). если это не помогает, то тогда проще ноутбук купить, т.к. найти рабочую плату — ну это надо прям знать, какую искать + чтобы еще и рабочую… ну попробуйте на ebay поискать.

      p.s. в чем разница — не знаю.

      • память «отходит» очень и очень редко. А вот «ребол»(на ноутах) абсолютно бесполезен и недолговечен. Потому-что обычно реболят то, что между платой (с кристалом процессора) и мат.платой. А то что между кристалом _!самого процессора и телом платы, на котором он лежит, тоже есть подложка из шариков(которые называют «ребольными»)? Только они таких микроскопических размеров, что паять их способны только роботы, на линии производителя.
        Только это не знают «местные» и жуликоватые «мастеры-ы-ы». 🙂
        Так-что елси «отвал», то разумно и долговечно — только замена.

        • Иди в сервис центре раскажи, как там бесполезно делают ребол. В лучшем случае пошлют нахуй. Процессор к плате никто не реболит, реболят чипсеты, сокет можно пропаять. Процессор может отойти в сокете (редко но бывает).

  27. Подскажите, почистила ноут от пыли, убрала старую термопасту и всё на место поставила, работало отлично, но мне сказали, что без термопасты всё скоро накроется, купила термопасту, нанесла тонким ровным слоем, убрала терморезинки и заменила на новые, в том числе и на видеочипе, теперь всё стало вылетать после включения игр, вернее вырубается ноут, после включения может сразу опять вырубится, что сделала не так? В режиме просмотра фильмов работает и не жжужит

    • терморезинки должны быть той же толщины, проверьте контакт. помониторьте что именно перегревается. т.е. видеочип или процессор. есть вероятность, что терморезинки — просто кусок паралона и наоборот не дают теплу отходить от чипа на радиатор.

      • Благодарю, терморезинки очень плотные, словно резина, на поролон совсем не похожи. А какой программой посоветуюте проверить. Запускаем стандартную Toshiba мониторинг, он показывает, что температура в среднем 50 или ниже, хоте вентилятор на процентов 90 рубит оборотов, может у меня где скоротило? У меня после замены слетали настройки времени

  28. Статье уже скоро 3 года, а так выручила…
    Ноутбуку лет 5-6 уже, решил его почистить, т.к. где только не бывал (стол со всеми вытекающими пыльными ваннами, диван, одеяло), особо на работу не жаловался, удивительно, что не смотря на толстый корпус, после небольшого апгрейда работает на уровне ноутбуков 2014-2015 годов. Сейчас чисто рабочая машинка, поэтому выкрал час-два времени из графика и полез чистить : )
    Мудрые японцы пронумеровали все винты корпуса и внутренностей, поэтому проблем с ними не было. Под радиатором конечно была тонна термопасты, сам использовал Zalman ZM-STG1, слой оказался тоньше штатной, поэтому сначала опасался увеличения нагрева, но сейчас работает под нагрузкой, и выделение тепла не больше обычного. Кулер разбору не поддался, поэтому лишь продул его и протёр лопасти : )
    Из особенностей модели (Satellite L500-1WP) внутри только увеличенное крепление радиатора (+3 винта) и ещё один подключенный шлейфом модуль, толи Bluetooth, толи ещё что. В остальном всё аналогично.
    Главное — убрал всю пыль и грязь из корпуса, теперь почти как новый, главная благодарность автору — техника работает!
    Огромное спасибо за статью! Распечатал на память : )

  29. Большое спасибо . Очень подробно . Единственное хочется добавить , что винтики при разборке корпуса очень нежные и нельзя допускать проворачивания отвёртки . Грани моментально съедаются .Мне пришлось высверливать .

  30. При чистке такого же ноутбука обнаружил, что термопоролон на чипсете — труха, весь рассыпался (ноуту 5 лет и никто ничего с ним по внутрянке не делал). Так вот, после того, как я его собрал, заменив термопоролон на термопасту (AC MX-4), ноут вырубается едва только появился значок Windows. Знатоки, внимание вопрос, где купить этот поролон? Или я в чем-то еще об*****я, и чипсет с поролоном тут не причем? Очень надо, клиент просит ноут!

  31. Подскажите, при чистке кулера отсоединил шлейф матрицы, при обратной последовательной сборке пропало изображение и звук. В чем может быть причина?

    • всмысле он вообще больше не работает или только звука и изображения нет ? Проблема может быть в чипсете, может быть в шлейфе. Смотря как вы его аккуратно отсоединяли и не повредило ли статическое электричество компоненты платы.

  32. Добрый день!
    Можете подсказать,какую видеокарту оптимально поставить для этого ноутбука?установленный чип Intel GMA 4500M совсем что то плох))Спасибо заранее!

  33. Подскажите пожалуйста где находится bios? Требуется перезагрузить, т.е вернуть к заводским настройкам.

    • Всмысле перепрошить или сбросить? Если сбросить — то F2 или del попробуйте держать, когда только включили. У некоторых ноутбуков F10 надо держать.

      • Нет в сам bios через F2 мы входили, по нашим неисправностям я так поняла что нужно разобрать ноут bios отсоединить и снова подключить, или достать и вставить батарейку, но сам bios найти не можем, ничего там не подписано.

  34. Большое спасибо за гайд, не додумался бы клавиатуру снимать для полного разбора.
