Ремонт кузова Pajero и покраска рамы

Дата Автор cdb6 комментариев

Приключения с Pajero продолжаются. Быть может 5 лет назад ей уже стоило уехать на разбор, но все это время с различной периодичностью мы торжественно не даем ей умереть, постоянно латая в ней появляющиеся проблемы. На этот раз — прогнившие опоры кузова. Есть такая проблема у паджер — прогнивает пол в ногах переднего пассажира и водителя и сгнивают опоры подушек кузова там же. Эту проблему и лечили в этот раз, а так же некоторые другие (и, забегая вперед, скажу что добавили несколько новых :)).
Ремонтироваться решено было в Hot Rod СТО на Декабристов 269.

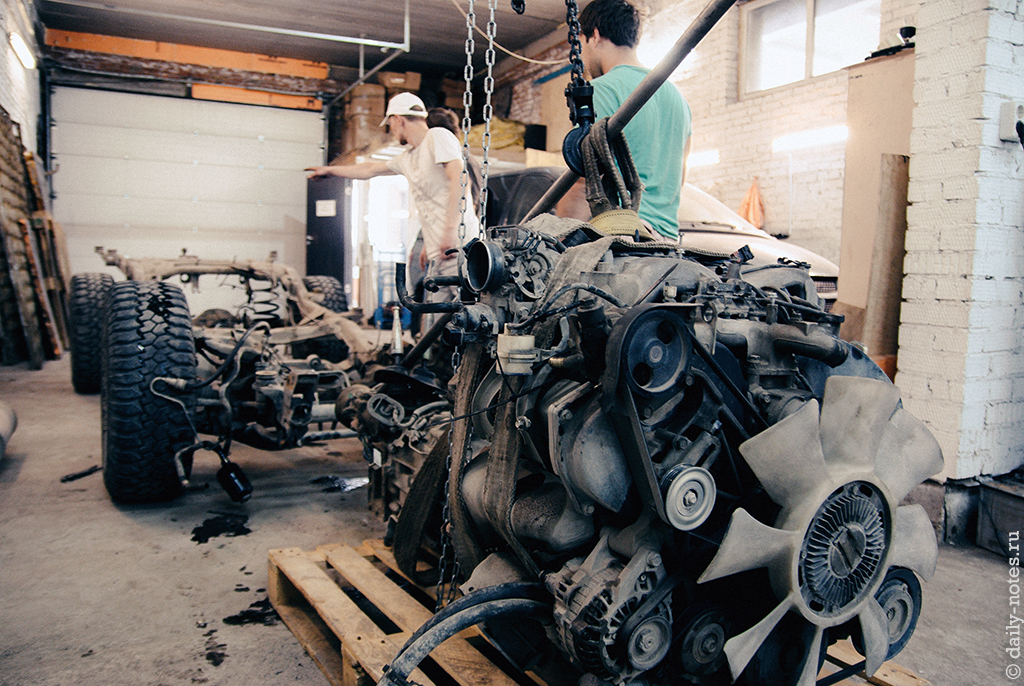

Двигатель 6g74

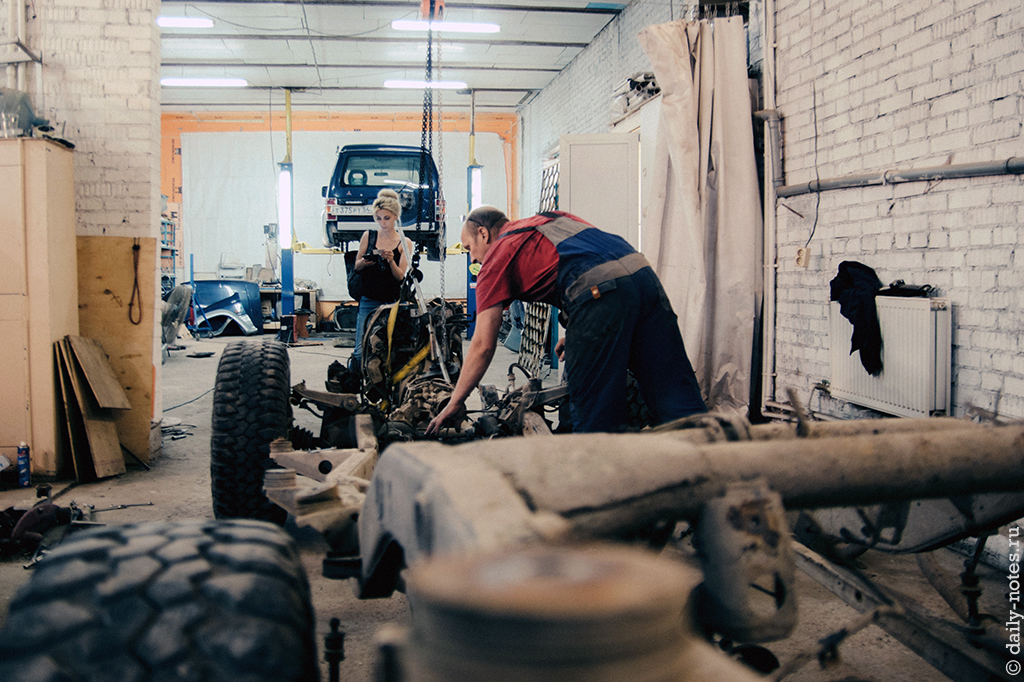

Для начала драндулет разобрали.

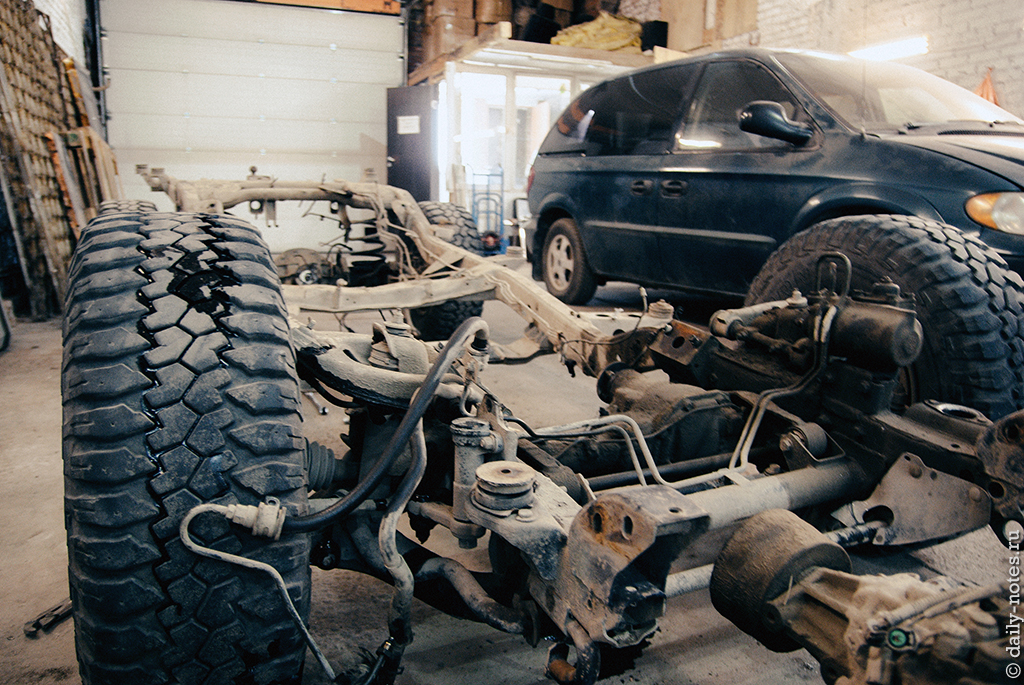

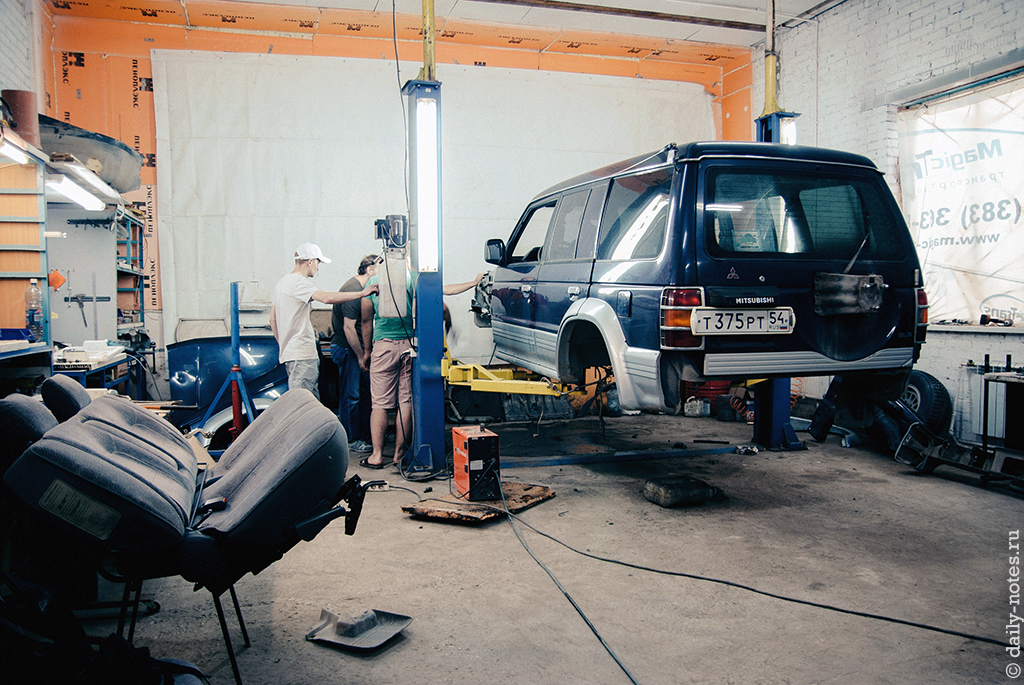

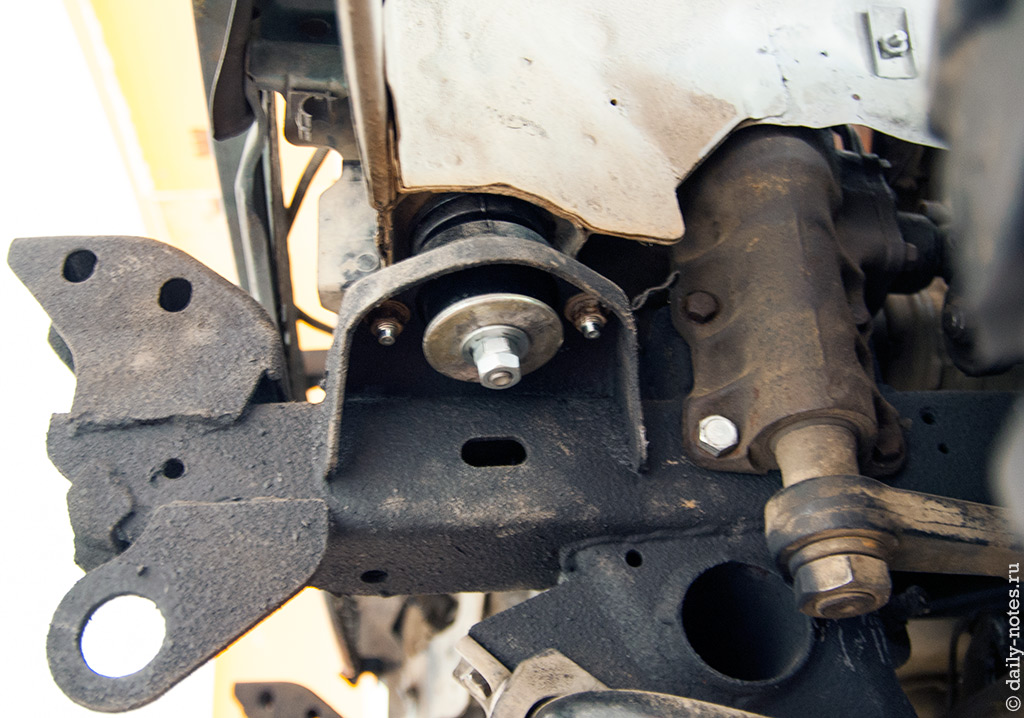

Сняли кузов с рамы, затем двигатель с коробкой, осмотрели всю эту красоту.Рама Pajero 2Обнаружили, что самые передние подушки кузова разрушились, лопнули крепления, вырвало сайлентблоки и т.п. В местах крепления задних амортизаторов отсутствовали вваренные шайбы, от чего крепления пропилили небольшие канавки. Так же растрескались крепления заднего стабилизатора. Ну и в придачу сгнили все тонкие хомуты, держащие топливные трубки.Кузов Pajero 2 на подъемникеПосле осмотрели кузов.

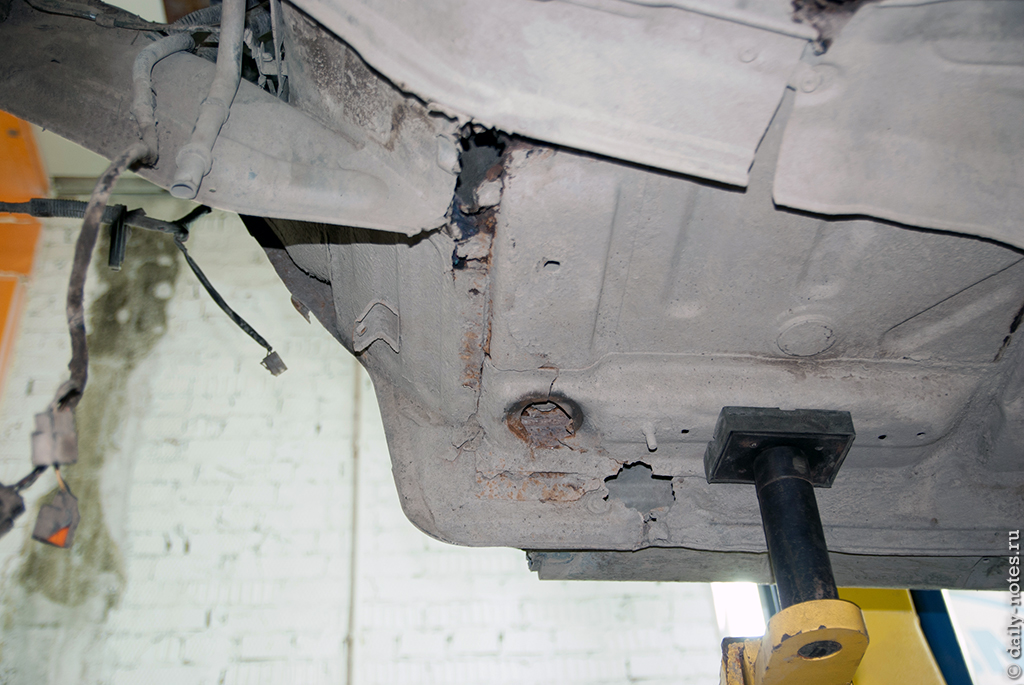

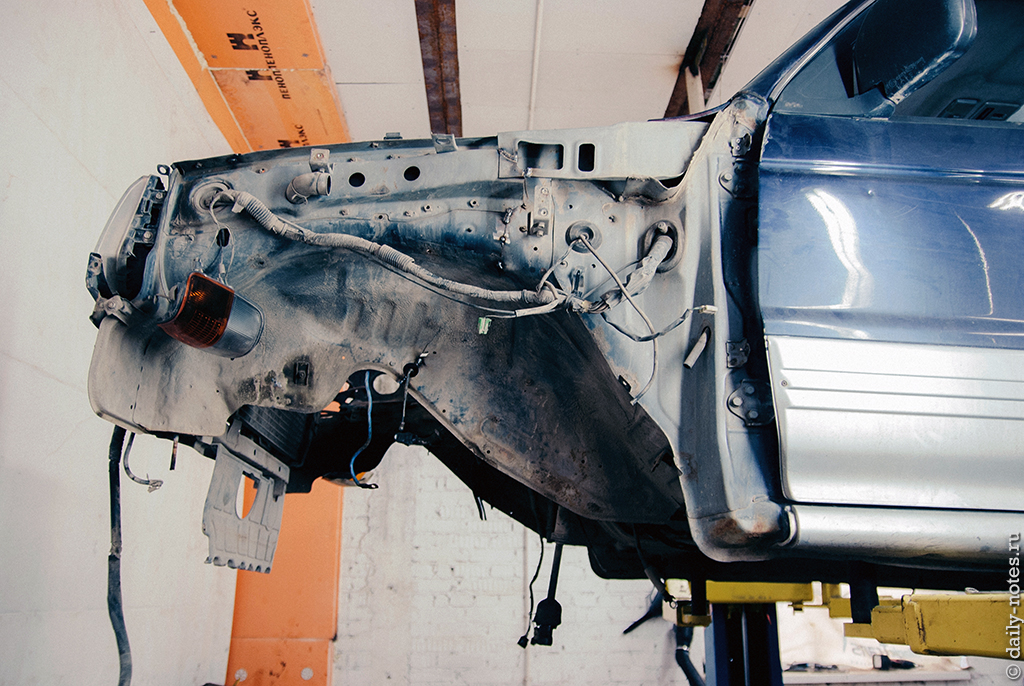

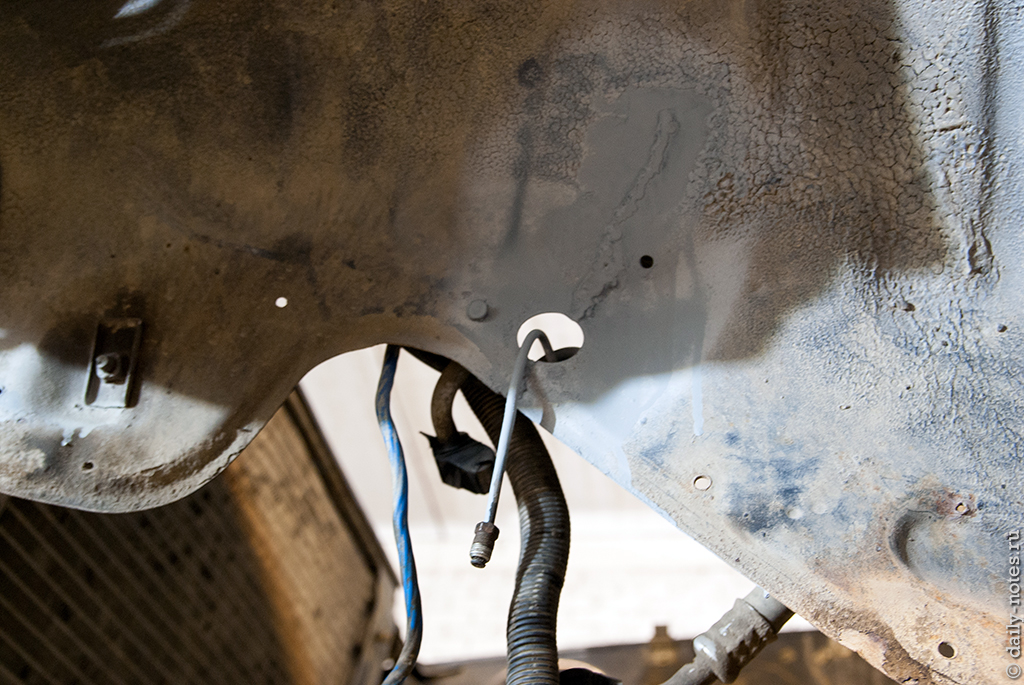

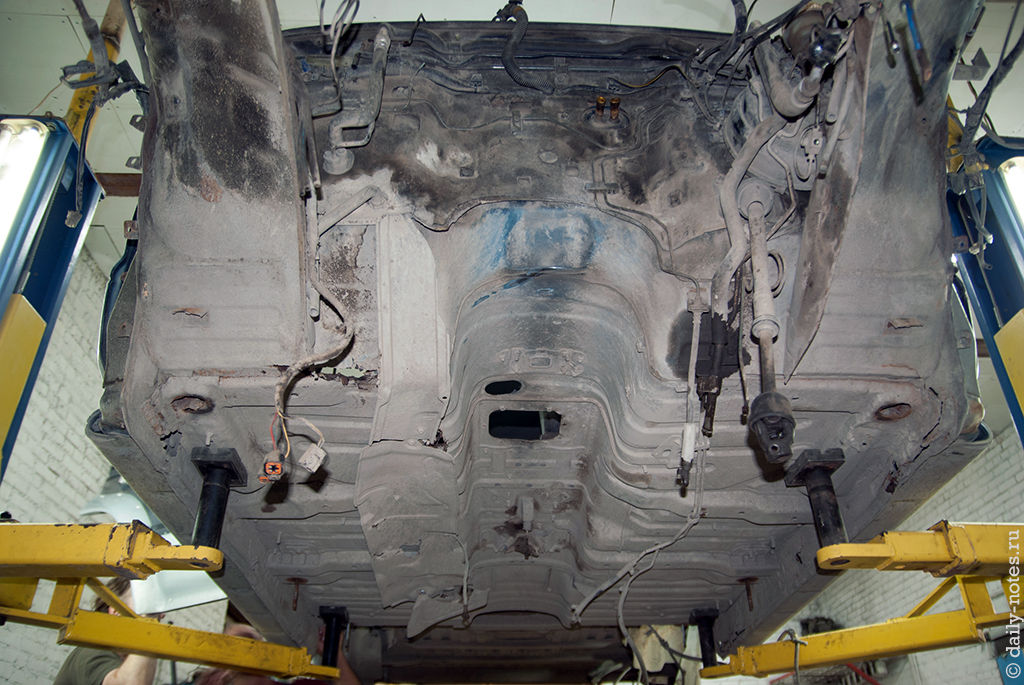

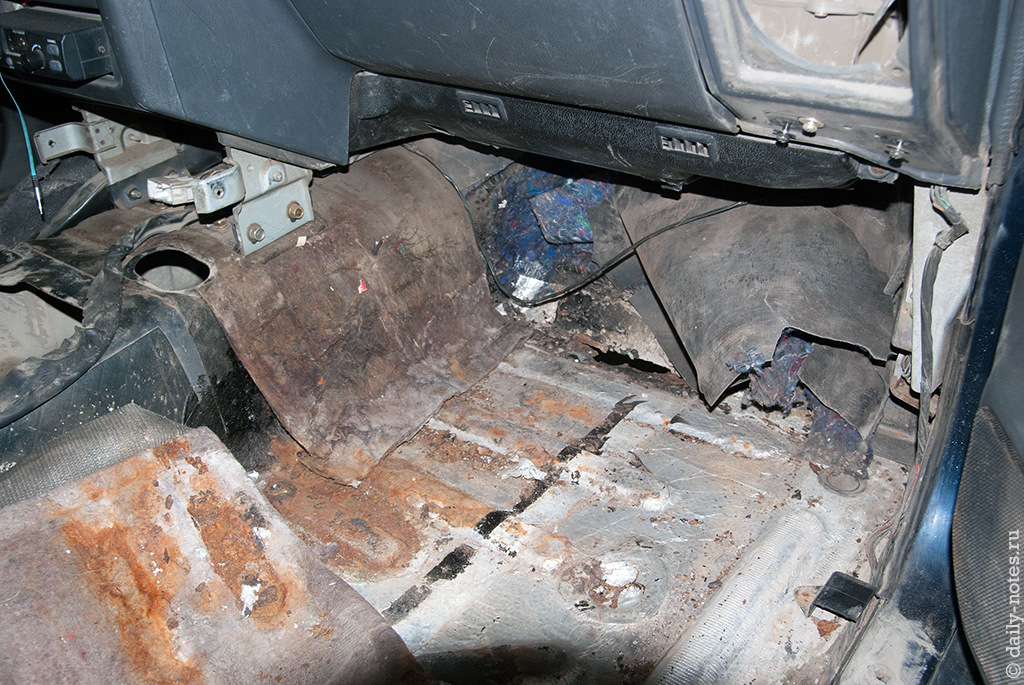

Арка переднего колеса PajeroСостояние «не очень» мягко сказано. Из-за состояния передних подушек в районе тормозных трубок растрескались арки, видимо морда на кочках сильно гуляла. На фото временно закрепили прихватками.Пол в ногах пассажира Pajero 2Пол в ногах переднего пассажира прогнил насквозь, но это уже давно 🙂Опоры передней части кузоваСнизу опора сгнила, подушка провалилась в кузов, пороги с внутренней стороны сгнили процентов на 80%, хотя снаружи пока все выглядит прилично.Вид на кузов Pajero снизуЕсли честно — кузов не выглядит очень ржавым (если судить по фотографиям ремонтируемых московских паджериков, у которых ни пола ни арок — этот так вообще «нулевый»), хотя работы по нему надо сделать много.

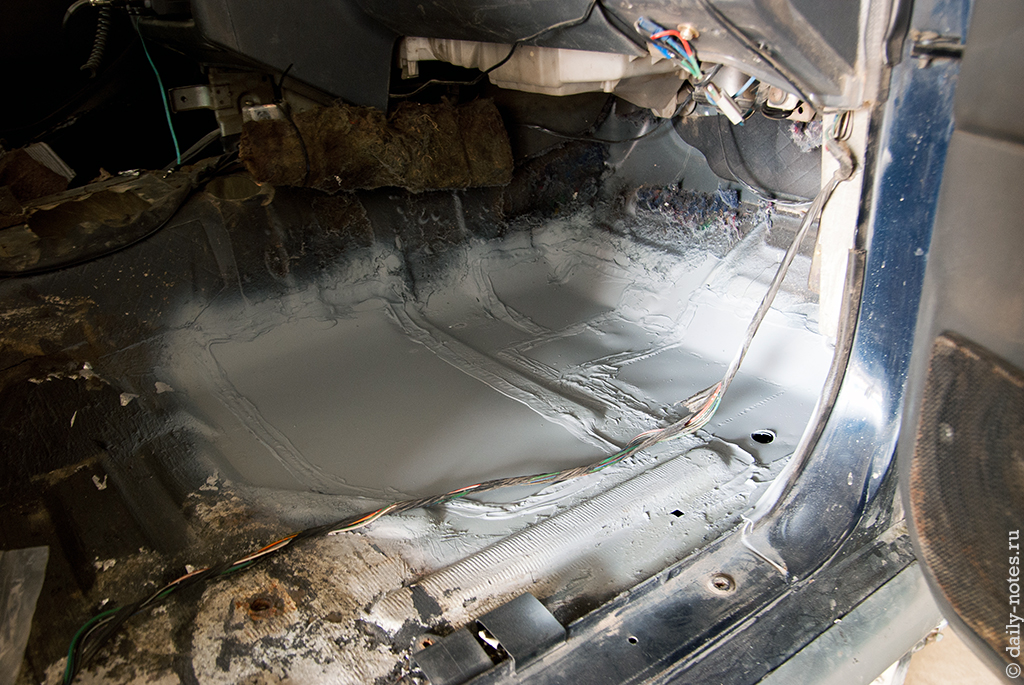

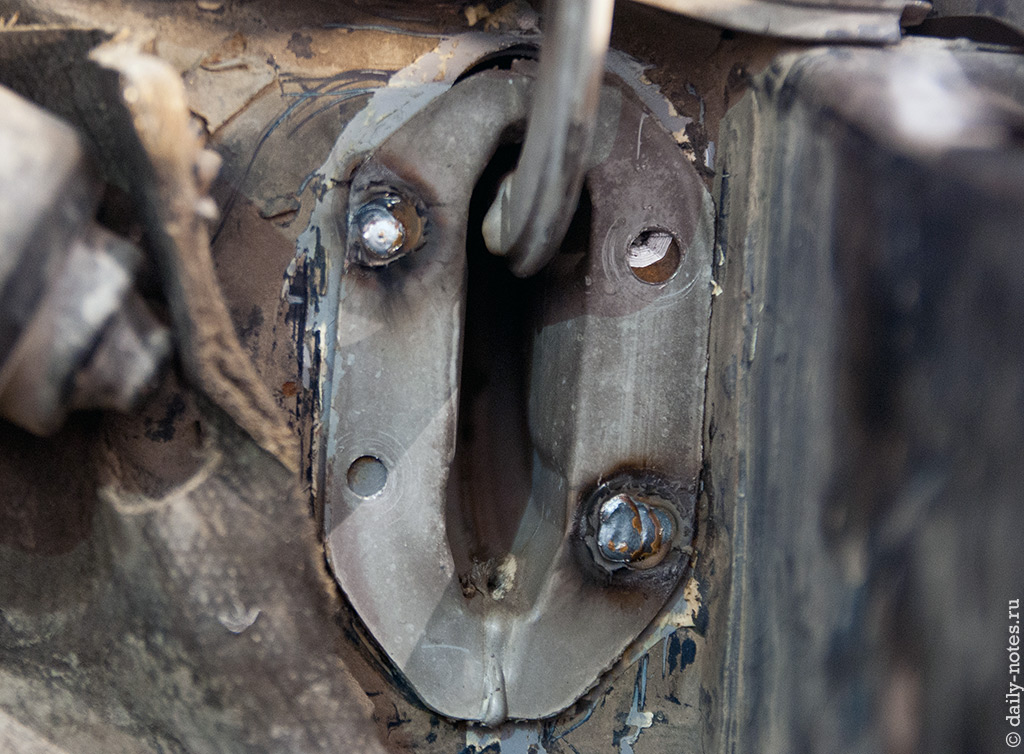

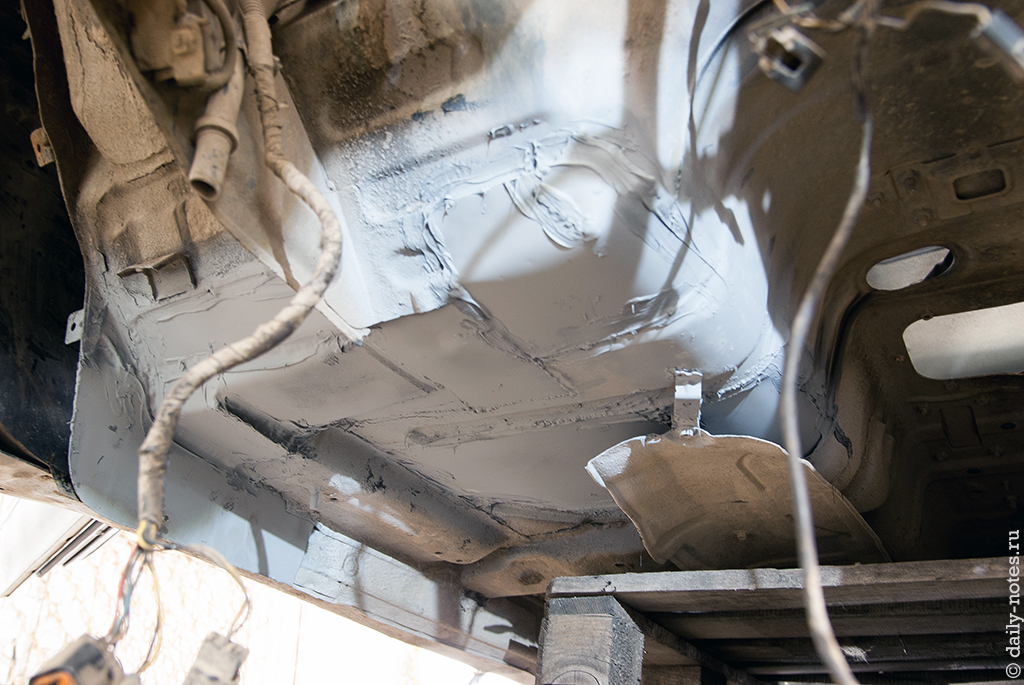

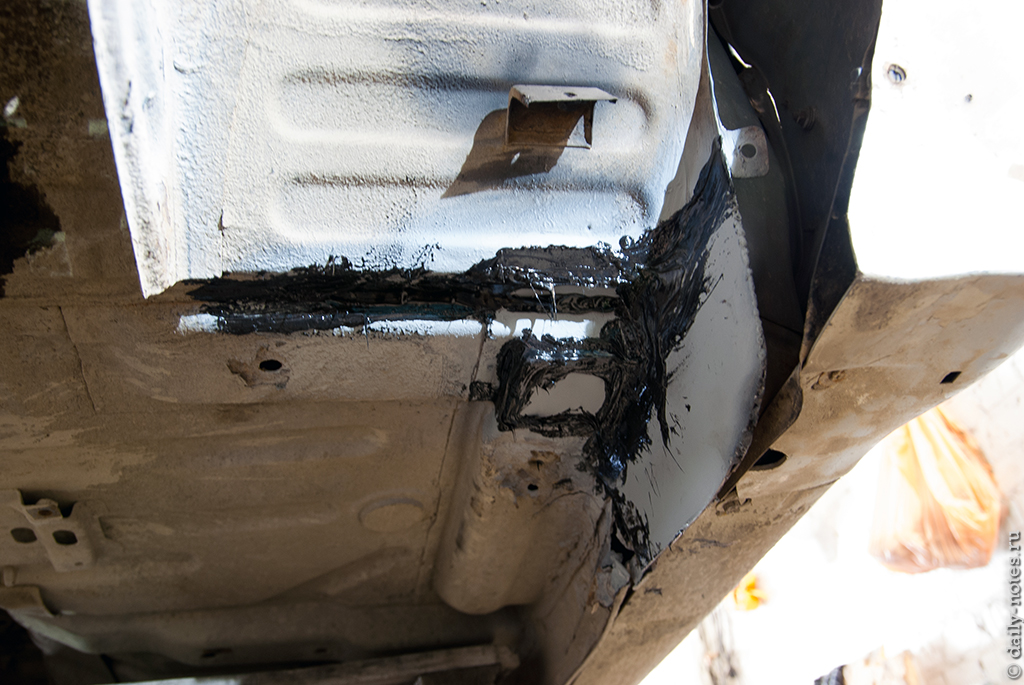

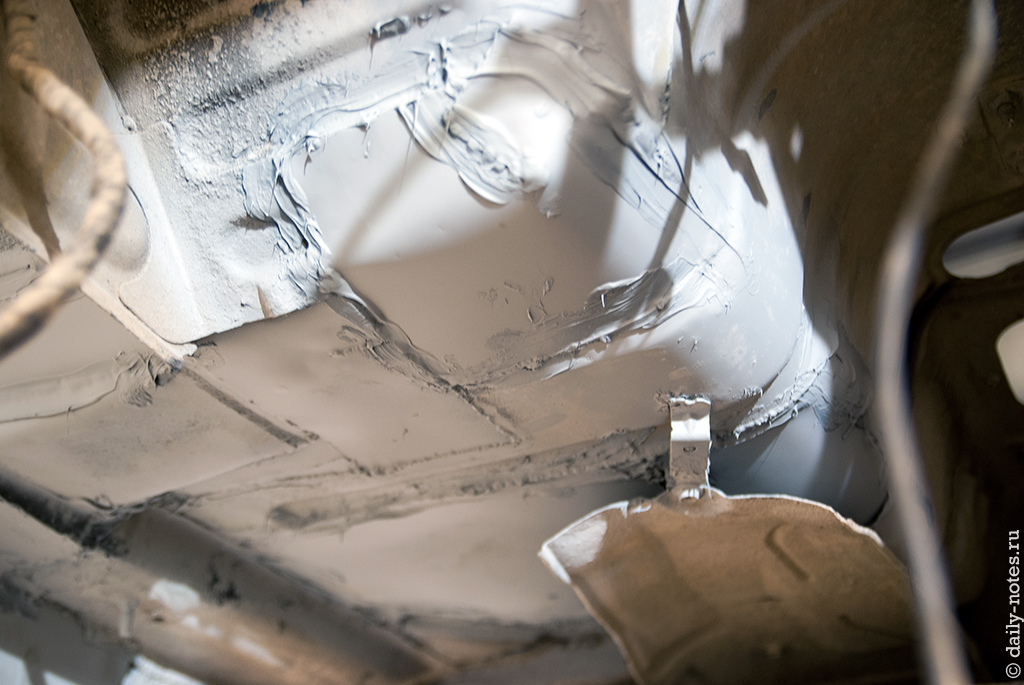

Раму очистили от агрегатов, помыли и отправили на пескоструйку. Выглядит страшненько. Пескоструйка затянулась дней на 10, т.ч. дальнейшие работы проводили по кузову.Заварили трещины в арках Для начала заварили трещины на арках и обработали швы кислотным грунтом.Отремонтированный пол в ногах пассажираПотом заварили пол в ногах пассажира и отремонтировали упор подушки. Были обнаружены новые дыры в районе глушителя, которые тоже заварили, обработали герметиком и загрунтовали кислотным грунтом. Старую шумку мне рекомендовали выкинуть, т.к. она сделана из какого-то войлока, который впитывает влагу и никогда не просыхает.Отремонтированный пол в ногах пассажира снизуСнизу теперь все выглядит получше.Перевареная подушка кузова в ногах пассажираУпор подушки восстановили, дырку обещали просверлить в момент установки кузова на раму. Поскольку пороги сгнили, а усилитель кузова надо было куда-то крепить — сварили небольшой кусок порога, чтобы потом можно было легче приварить порог в будущем.Отремонтированный пол в ногах водителя снизуВ ногах водителя все было получше, т.ч. там просто подварили дырки и восстановили упор подушки. Герметик, видать, в это время кончился, т.ч. частично намазано какой-то мастикой, что наверно не очень хорошо. Так же сварили кусок прога, с расчетом что пороги будут позже переварены.Заварили кронштейн крепления замка капотаЗаварили кронштейн крепления замка капота. Металл тонкий, но сварщик попался хороший.

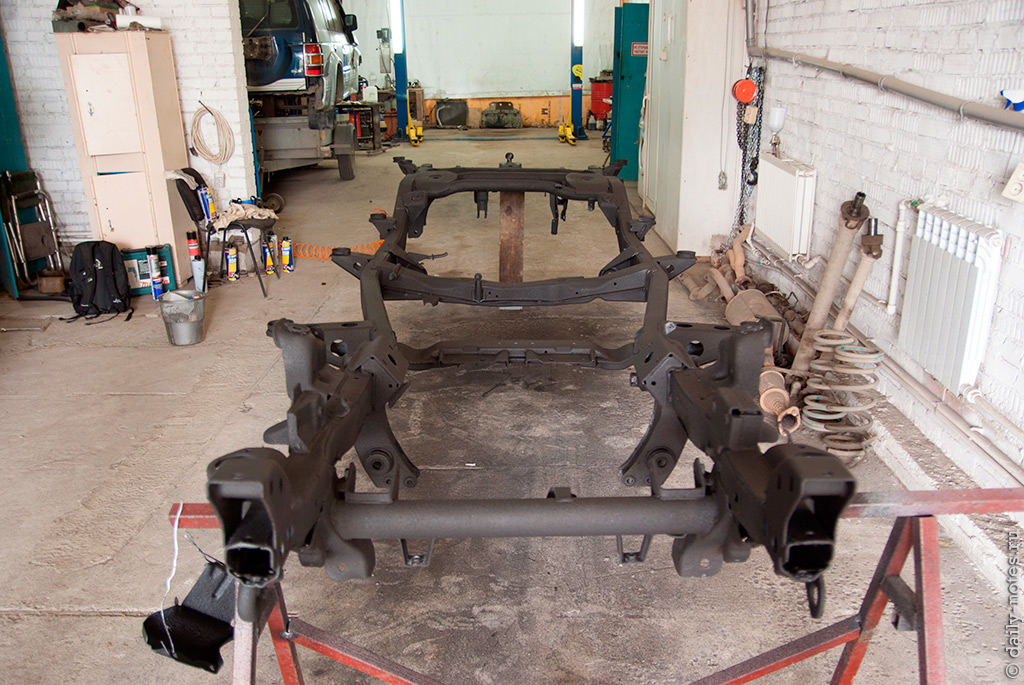

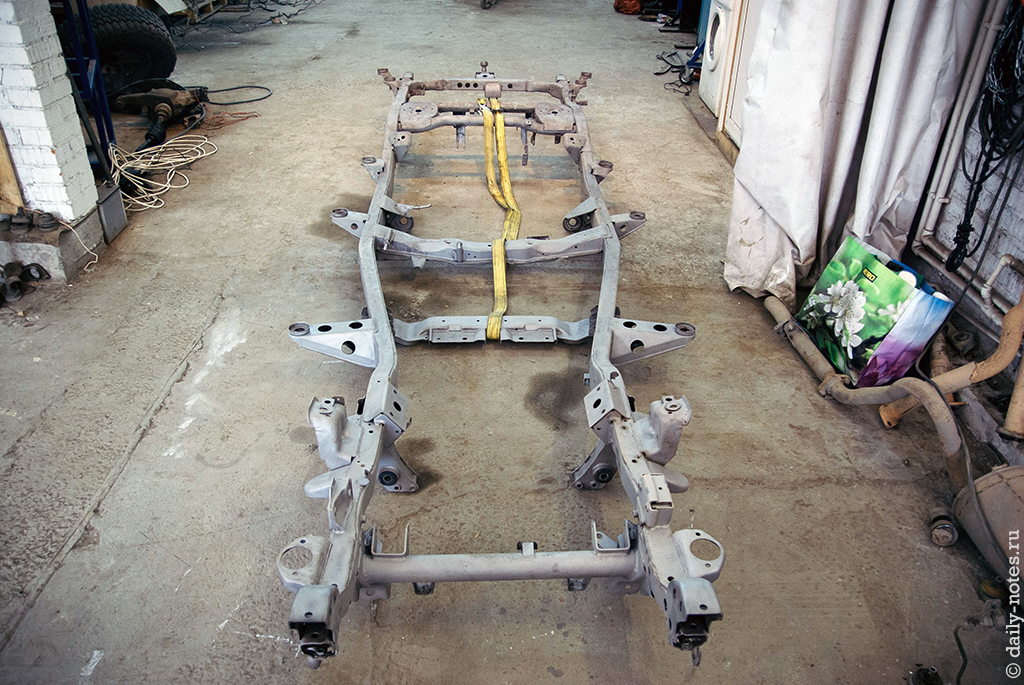

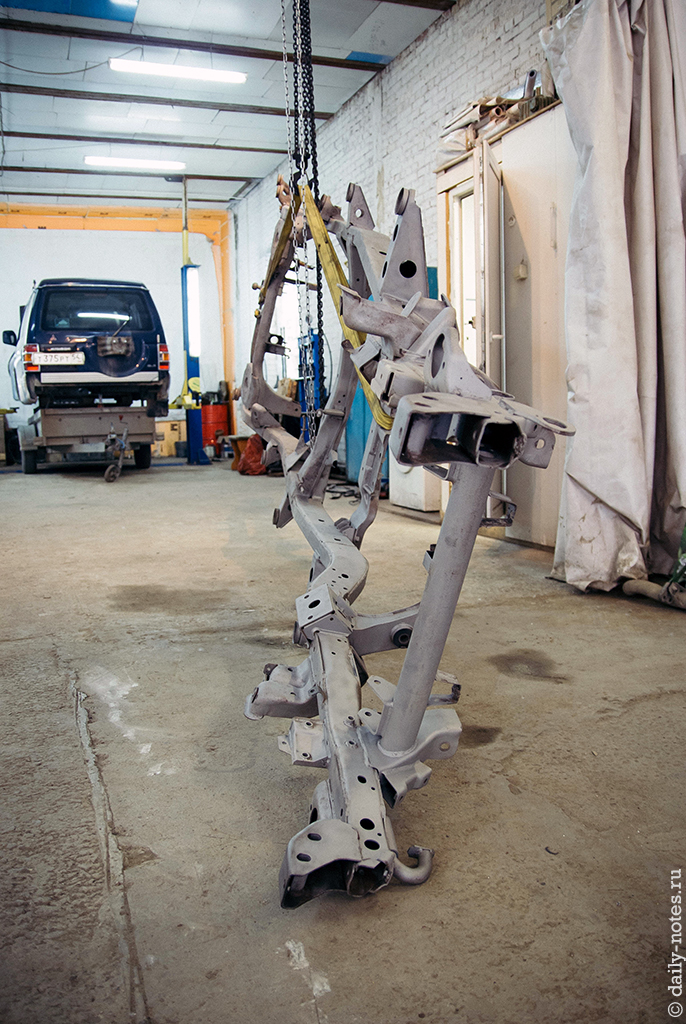

Наживулили петли капотаПетли приварили чуть ниже чем было, с чем это связано я толком так и не понял. Морда машины долго болталась без опор и немного погнулась и осела, и, видимо, чтобы петли заново не выламывало их так приварили. На фото петли только наживулины. Дальше с СТОшкой происходили какие-то метаморфозы — сварщик, варивший кузов, уволился. Видимо «паджера раздора» его доканала 🙂 Потом мы долго ждали раму и, наконец, работы по ее очистке были закончены.Рама Pajero после пескоструйкиНемного почище, чем было, хотя внутри она такая же ржавая.Рама Pajero после пескоструйной обработкиРаму продули компрессором, выдули из нее пару килограмм песка (сколько осталось, остается только догадываться).

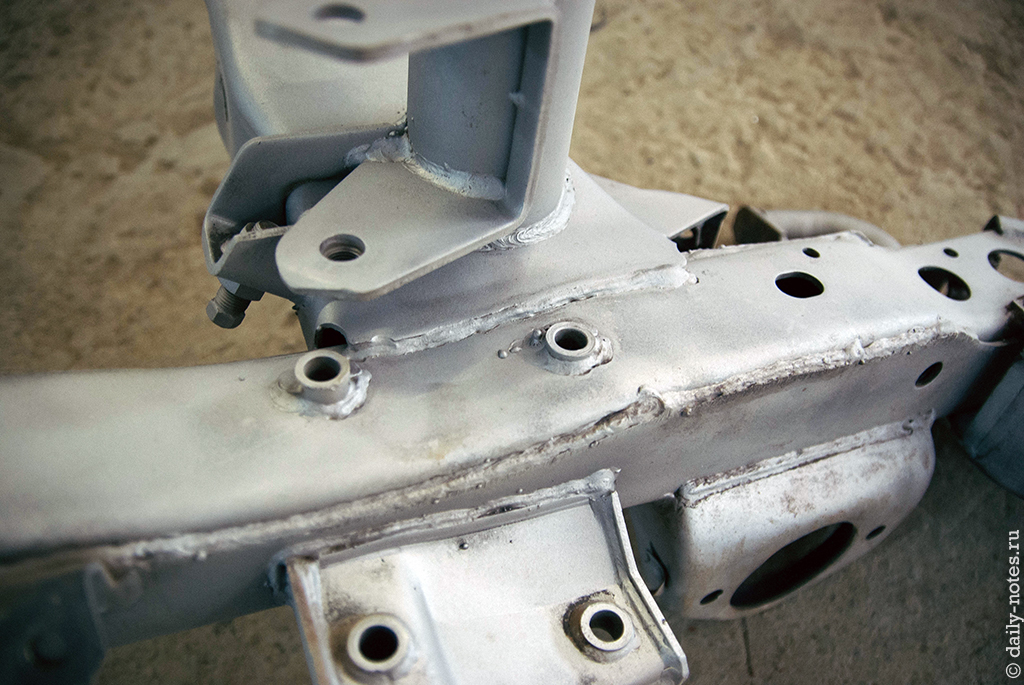

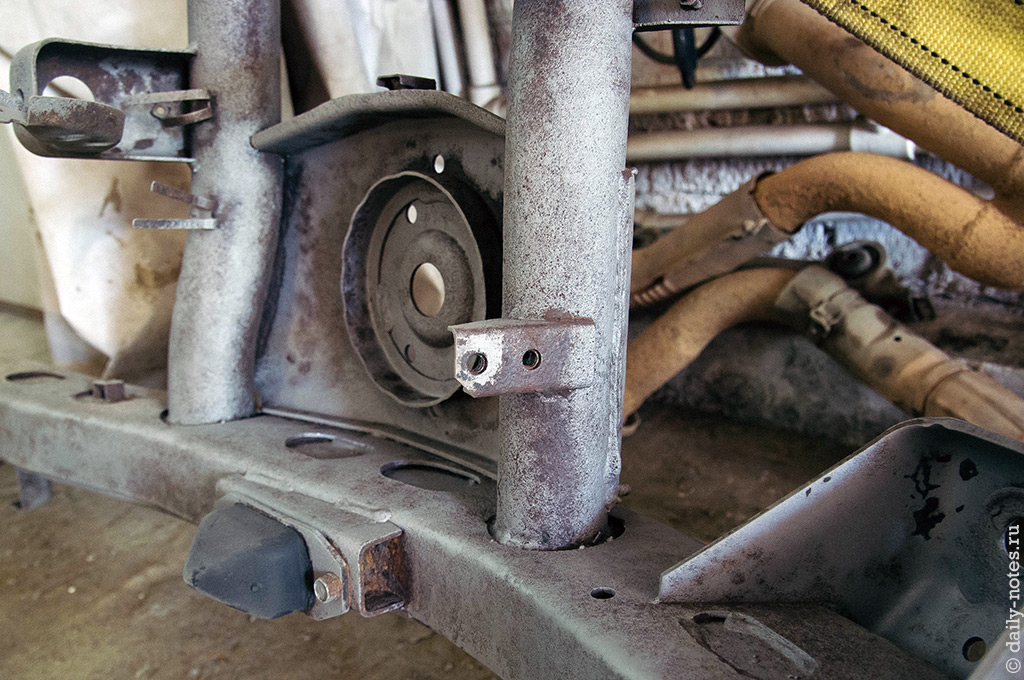

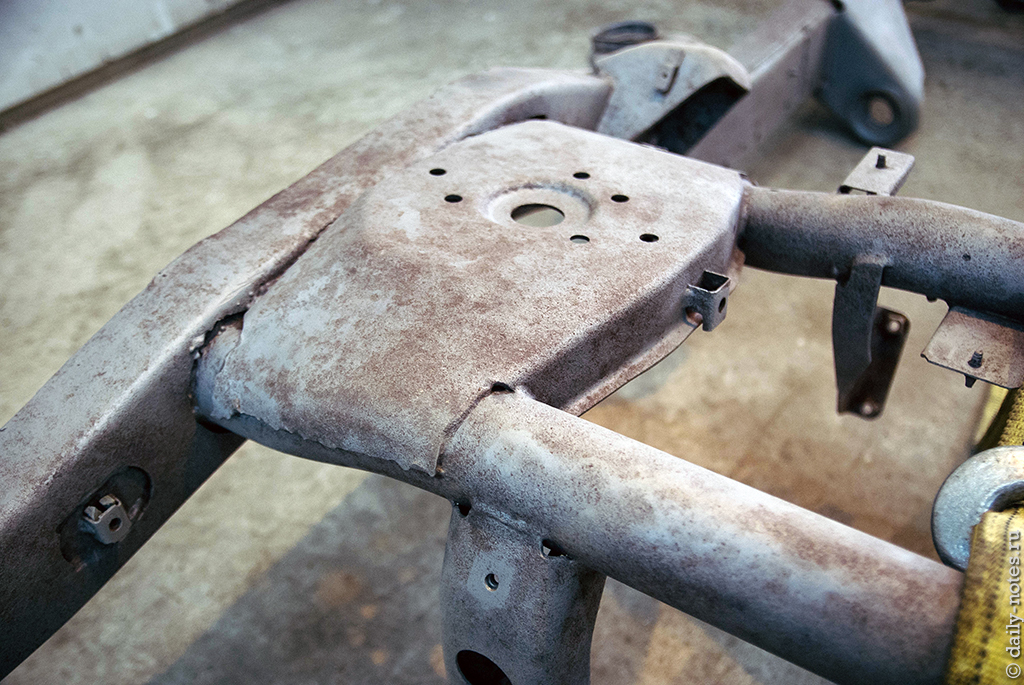

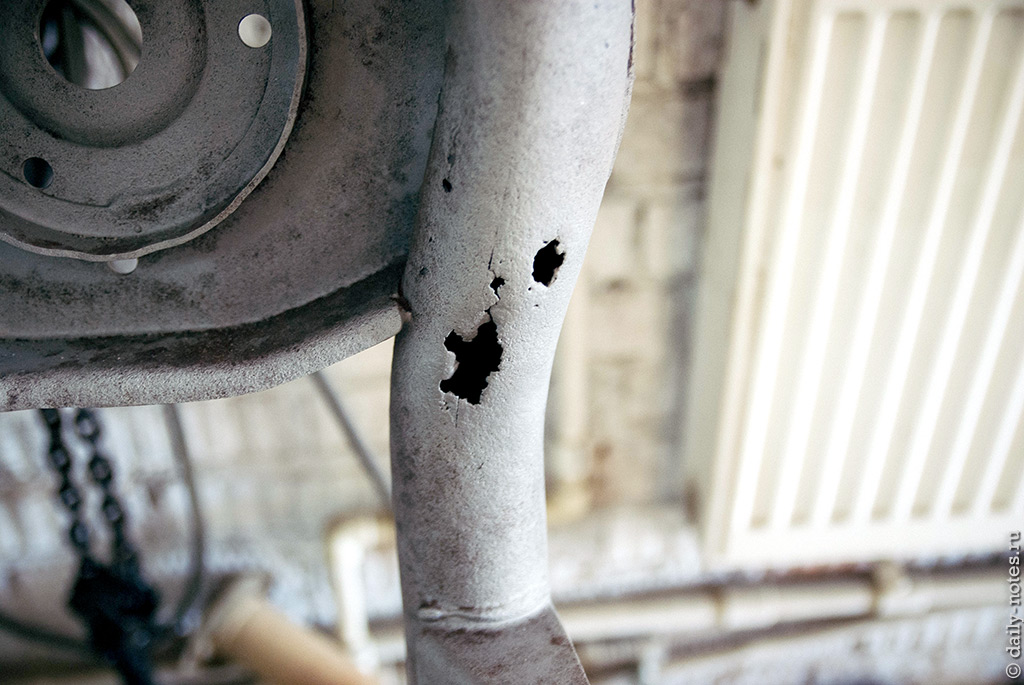

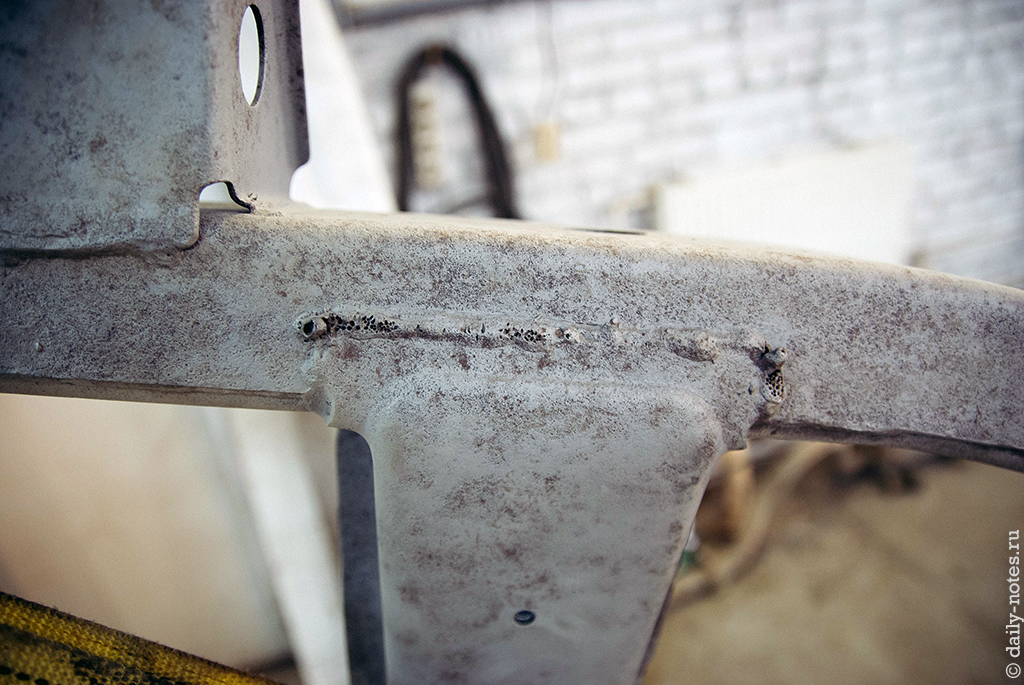

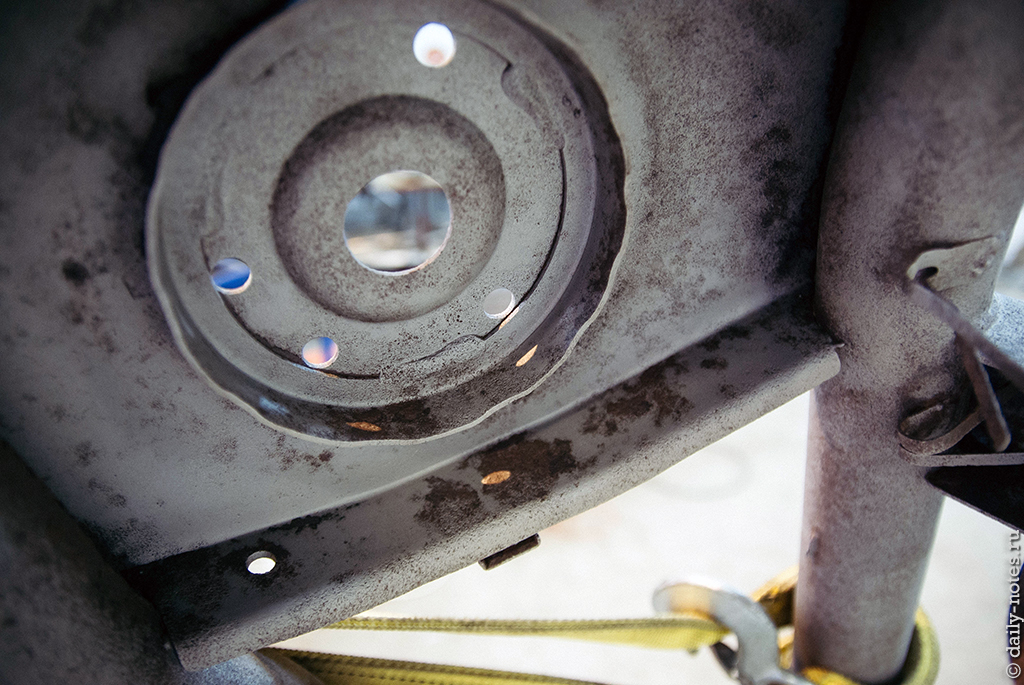

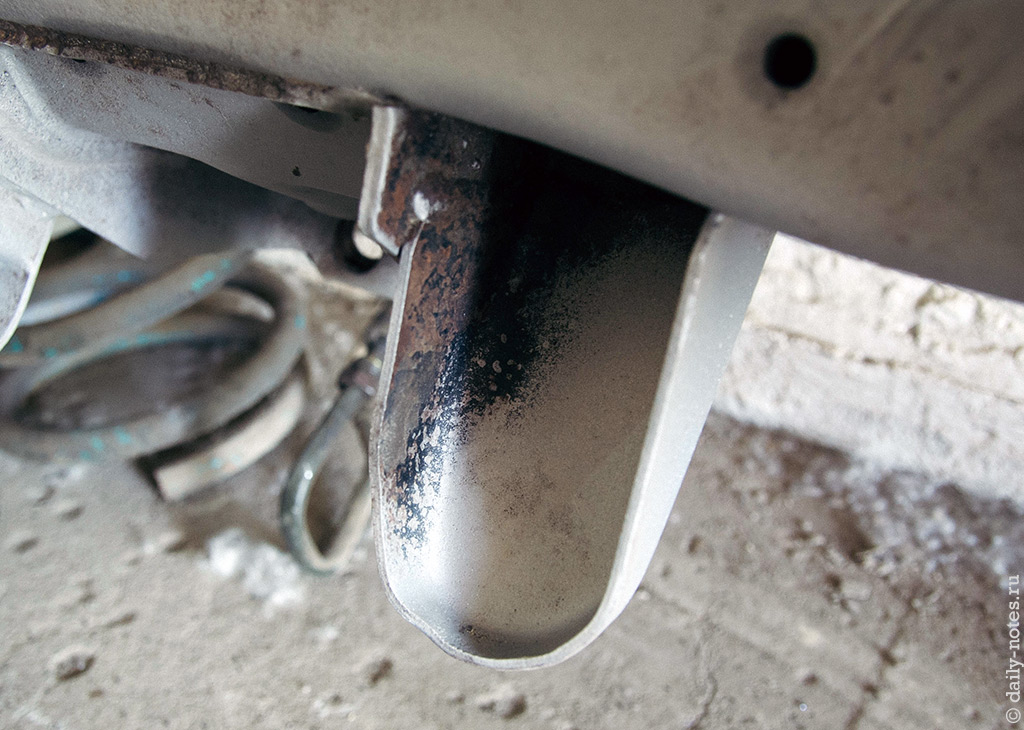

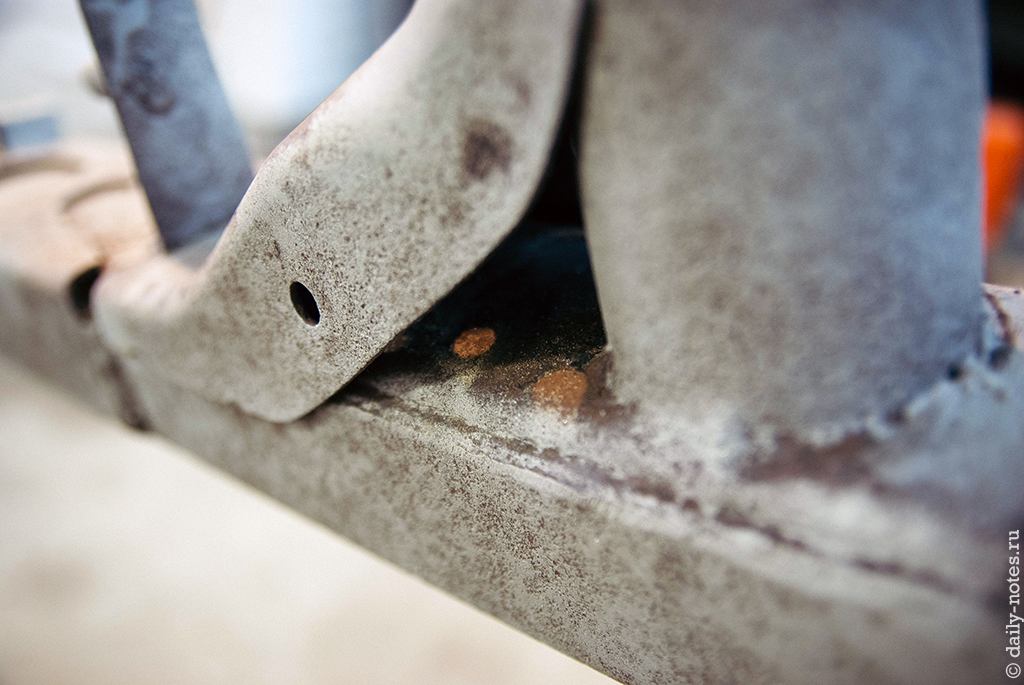

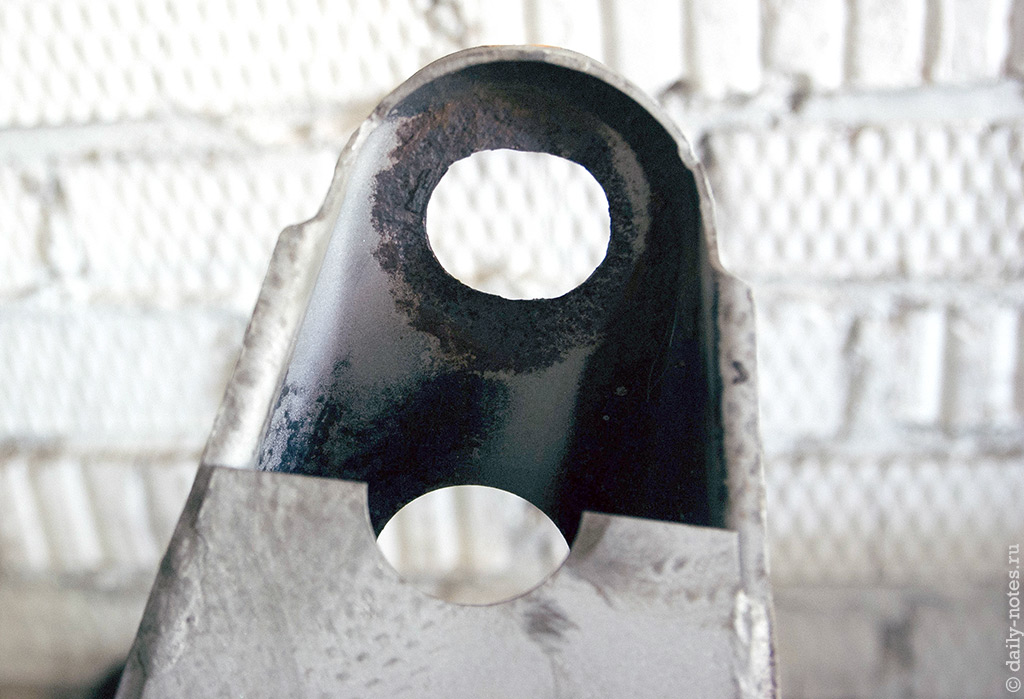

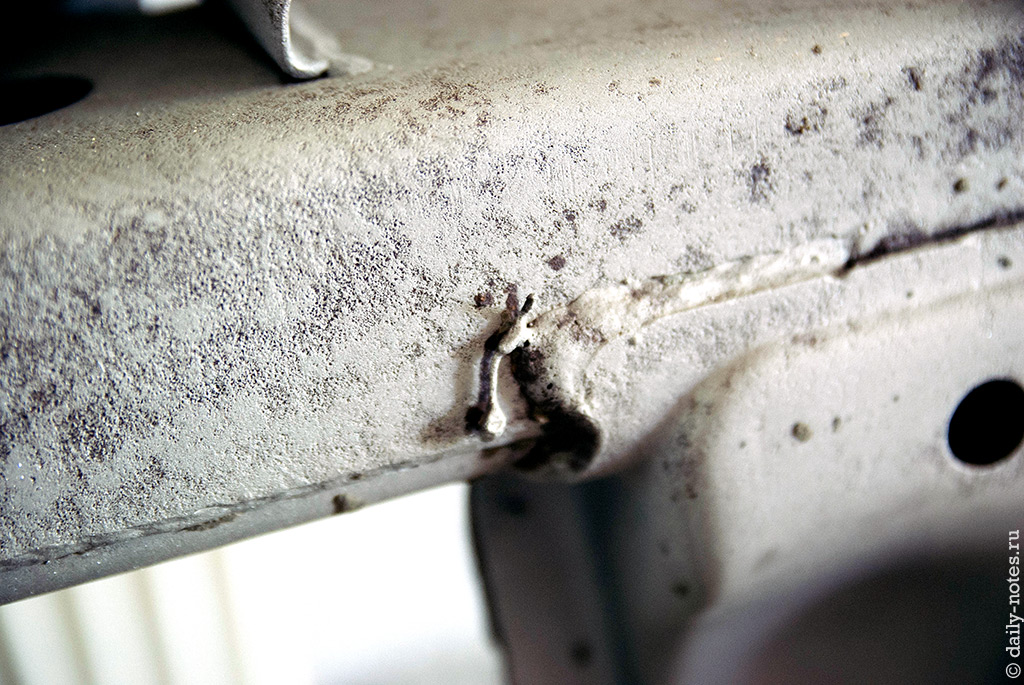

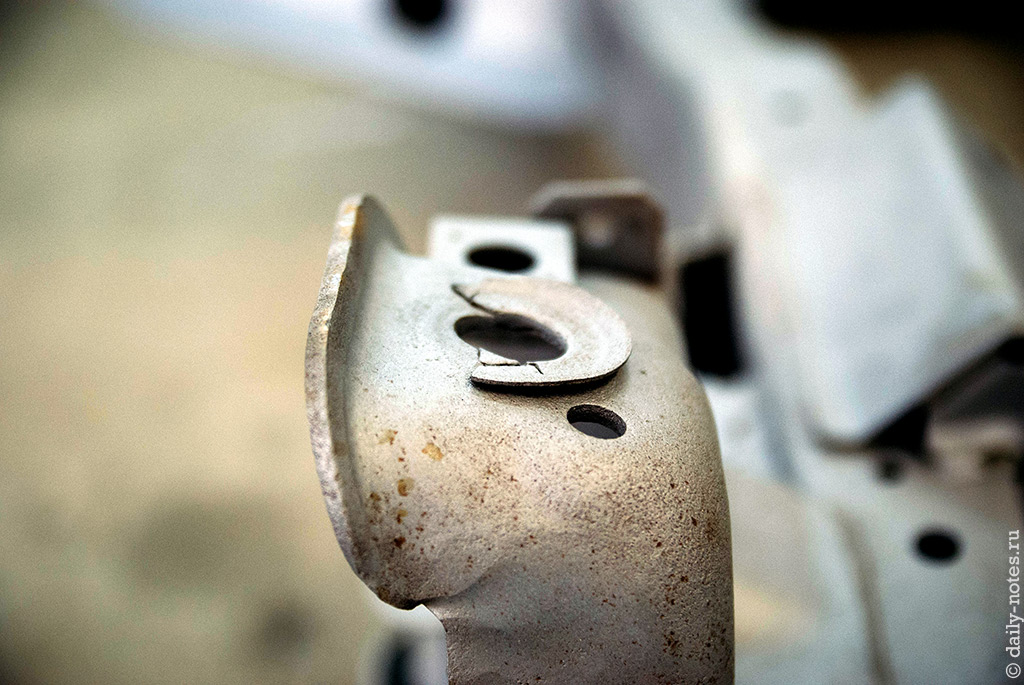

Незаводской шовПосле осмотра ребята сообщили мне, что раму уже кто-то ремонтировал и вваривал, по видимому, одну сторону. Это скорее всего так и есть, т.к. на одной стороне были найдены не заводские швы.Похоже раму ремонтировалиКуски проволоки от полуавтомата.Кусок отремонтированной рамыДа и вообще брызг по раме в идеале быть не должно и с завода не встречается.Крепление упоров пружинУпоры пружин очистить добела не удалось, т.к. была сильно въевшаяся ржавчина. Можно было прочистить до дырок, но тогда бы пришлось полностью переваривать.Глубокая ржавчинаКое какие крепления с рамы отпескоструились, шайба крепления амортизатора развалилась, хомуты для топливных трубок сдуло.Шайбы сайлентблоков анигилировалисьТак же удалось продуть до дыр трубу, соединяющую упоры пружин. В этом месте в трубе скапливается грязь, которая впитывает воду и делает процесс коррозии более эффективным. Т.ч. мыть раму от песка и грязи дело полезное.Сквозные дыры в раме PajeroНе обошлось и без халтурных моментов. Понятно, что места не критичные, но можно было бы и сделать.
Халтурка
Очередная халтурка
Халтурка

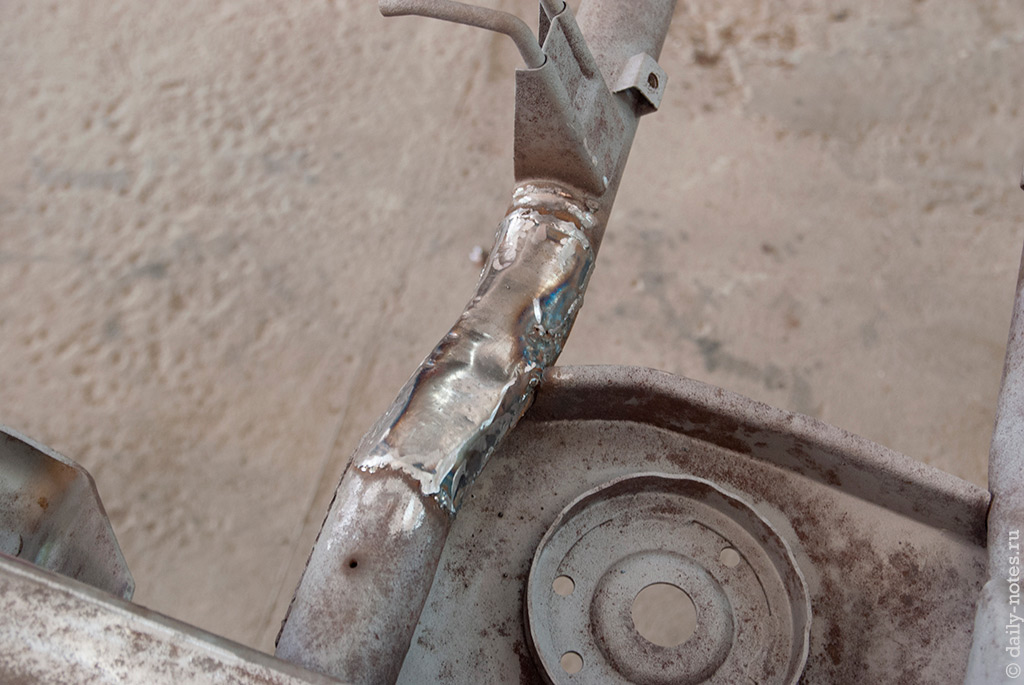

ХалтураПаша заварил дырявую трубу новой латкой, я не знаю насколько это надежно, но всяко надежнее, чем с дыркой.

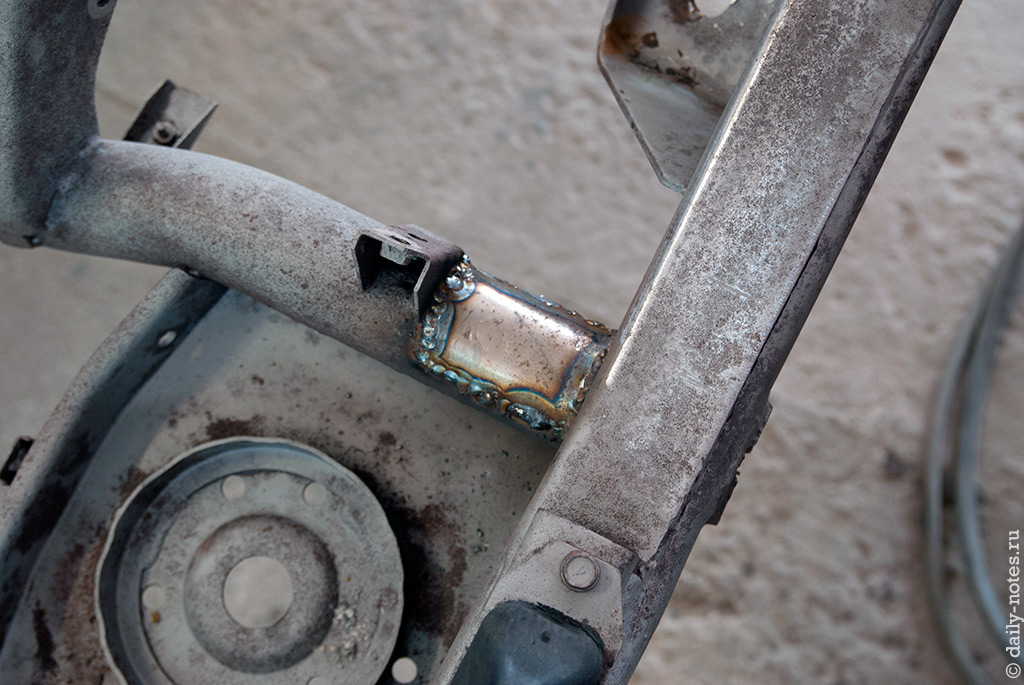

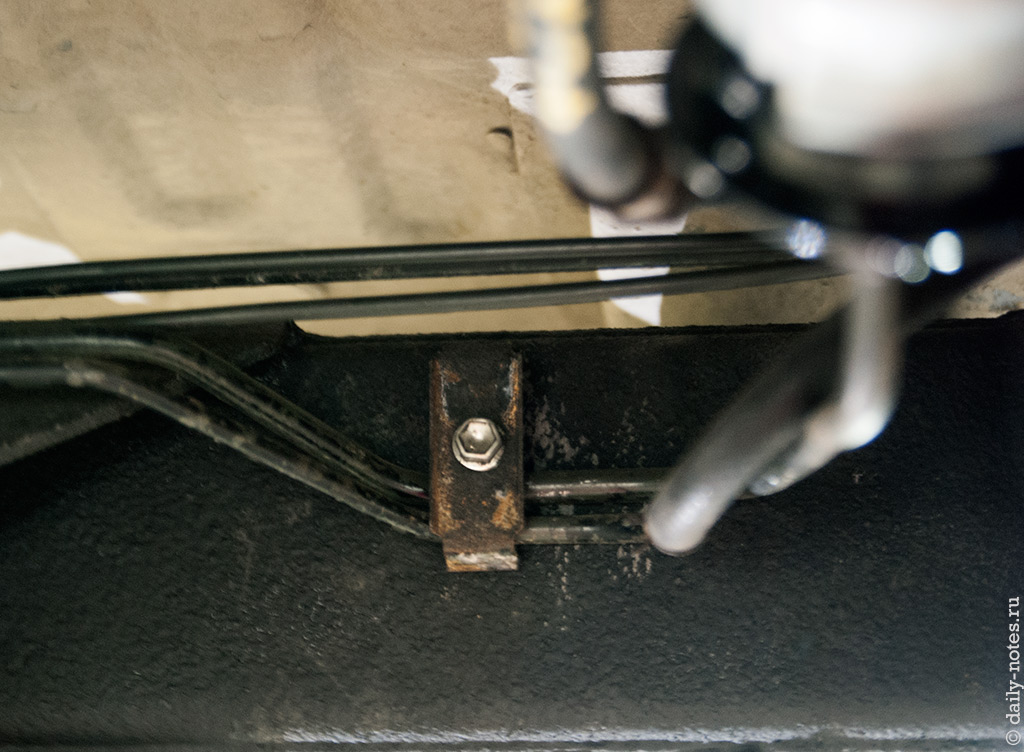

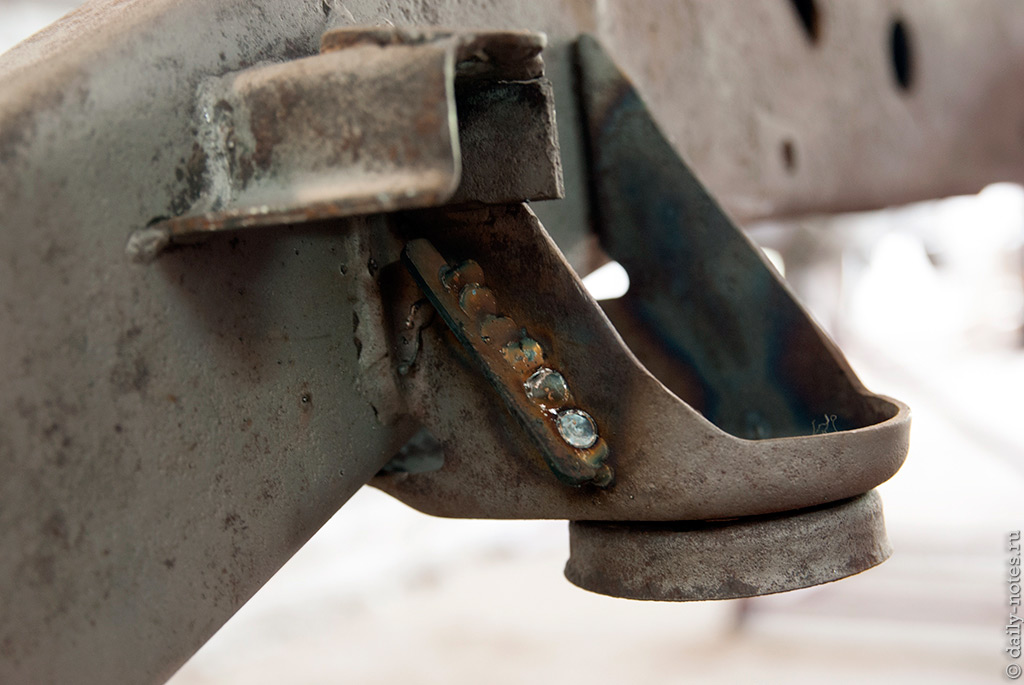

Фикс дырок в трубе упора пружинС другой стороны нашлась еще одна небольшая дыра, которую поправили аналогичным способом.Дырки в трубе упора пружин отремонтировалиПосле этого выправили и усилили одно ухо крепления кузова, которое было загнуто предыдущими владельцами. Затем были сварены новые крепления для стоек заднего стабилизатора и перепрессован правый сайлентблок рамы (левый я уже менял). На место отлетевших шайб и хомутов были приварены новые.Усиление опоры кузоваПотом раму загрунтовали кислотным грунтом.Максим грунтует рамуЗатем раму покрасили антигравием. Решение спорное, думаю в ближайшее время все это творчество облезет, хотя если сильно не царапать — может быть и будет держаться.Рама Pajero после покраскиНомер оттерли химией, читается отлично. Хоть с чем-то повезло. Номер на раме Pajero читается отличноПотом раму посадили на мосты, поставили коробку с двигателем и одели кузов. Все подушки, втулки, шайбы и болты были заменены на новые. А еще я расщедрился и купил новую подушку коробки, хотя жаба говорила что старая «еще походит». Вид у старой был «не очень» да и не менял я ее никогда, т.ч. оно случилось.Установка двигателя на раму PajeroВ мостах и коробке с раздаткой были поменяны сальники и масло. В коробку с раздаткой залили 75W90/GL4 (Liqui Moly 3979), в передний мост 75w90/GL5 (Toyota 08885-02106), в задний мост 75W85/GL5 LSD (Toyota 08885-81070). Морозы у нас зимой хорошие, посмотрим как оно покажет себя. В процессе замены в заднем мосту обнаружилось немного стружки:Стружка в заднем мосту PajeroОбнаружился сильный лювт в рулевом карданчике (том, что ближе к рулевому редуктору). Перепрессовывать карданчик не стали, купил контрактный вал в сборе. Отдельно покупать вилку с карданчиком не рекомендую, т.к. есть разные модификации с различным количеством шлицов на внутренней части вала (вал телескопический). Установили рулевой карданчикПеред установкой кузова смонтировали все тормозные и топливные трубки. Ребята поторопились выкинуть старые, т.ч. проверить углы сгиба трубок было не на чем. Таким образом новые трубки, установленные на раму легли не 100% по месту и частично отходили из-за того, что углы маленько разогнулись в процессе транспортировки и хранения. Так же закрепили новый топливный фильтр шурупами 🙂 (старый был надежно прикреплен на стяжках). Установили регулятор тормозных усилий (раньше был тройник).Закрепили топливный фильтрСкобы для трубок взяли от какой-то другой машины, т.к. старые сгнили.Закрепили тормозные и топливные трубкиТак же я не успел купить крупные шайбы передних подушек кузова, их сделали из подручных средств 🙂 Гайки взяли «отечественные» китайские (хотя я бы взял гайки с фланцем), мелкие шайбы тоже от каких-то жигулей (по диаметру на 1-2мм меньше оригинальных, по толщине такие же).Крепление новой передней подушки кузова.Вообщем как-то так. За одно я решил побаловать себя дубликатными фарами DEPO от рестайлинга, взамен мутных и разбитых оригинальных фар. Свет в DEPO лучше, хотя куда они светят я не знаю, на стенд еще не ездил. Вместе с ними поменял и разбитые габариты на оригинальные контрактные (был у меня до этого габарит DEPO — мутный).Фара DEPO для Pajero 2
Кроме этого всего была создана и героически преодолена следующая проблема: в торопях разбора ребята отломили переднюю тормозную трубку, которой у меня не было. Приколхозить к ней кусок другой трубки или распустить виток и развальцевать почему-то не решились. В результате была титаническими усилиями приколхожена трубка от какого-то другого автомобиля, которая коротковата по длине… но пока работает (позже заменю на нормальную). Все это на кузове с двигателем.

Помимо всего были решены следующие проблемы:

  • нормально приварили закладные гайки защиты спереди (сзади почему-то оставили все как было)
  • укоротили обломанную трубку кондиционера и заварили ее конец
  • закрепили кранштейн аккумулятора закладными клепками и болтами в 2 раза меньше стандартного диаметра (уже отломились)

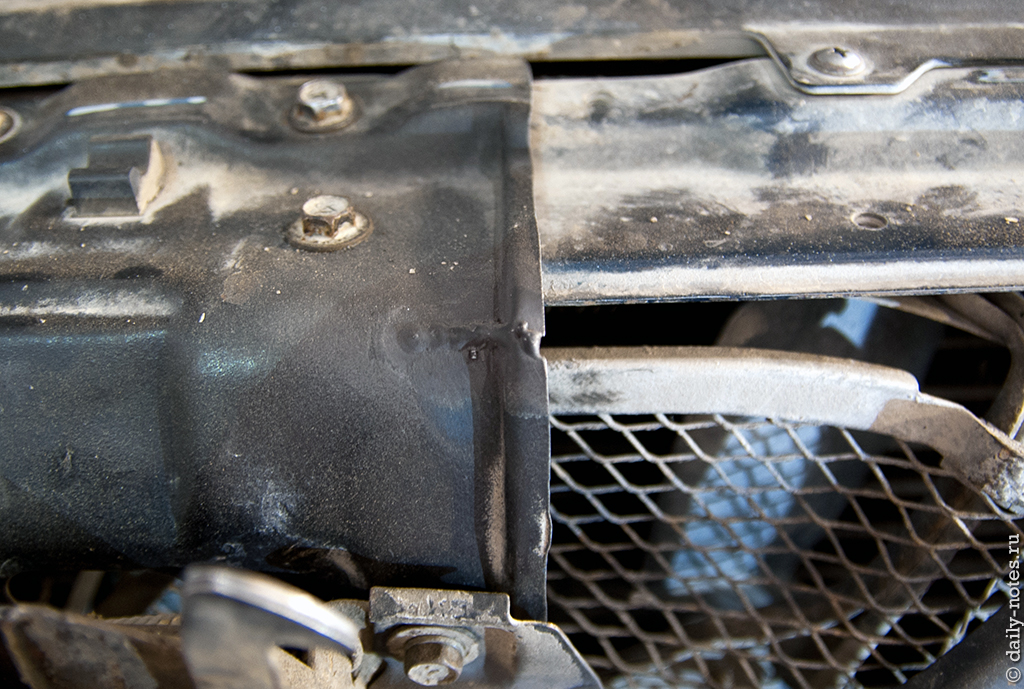

  • отрегулировали отбойники капота
  • отремонтировали крепления брызговиков закладными клепками с болтами

Проблемы, которые появились и которые не удалось решить:

  • Передние двери висят под углом и чтобы их закрыть — надо немного приподнять. Особенно это чувствуется с водительской стороны. Надо менять и регулировать петли.
  • Фланец глушителя подносился настолько, что из него стало дуть. Попытка намотать асбестовый жгут решила проблему лишь на неделю. Теперь езжу как на мотоцикле.
  • Чашка заднего правого рычага сгнила, сайлентблок положили прям на раму. Чашек в продаже не нашлось, придется что-то колхозить.
  • В заднем правом колесе появился какой-то шелест. Попытки его выявить к успеху не привели. (шелест найден, он идет от погнутого пыльника редуктора, подогнуть без снятия не представляется возможным).
  • В задней левой части начало что-то скрипеть крайне неприлично уже через неделю. (открутился левый аммортизатор, закрутил).
  • В салоне начала скрипеть задняя сидушка с правой стороны (не могу найти причину), а так же передняя водительская (тоже причина не ясна)
  • Перед выездом от ребят решил подтянуть болтающуюся антенну — долмал (позже Сашка её починил).
  • Сорвали резьбу на гайке передней пассажирской сидушки — отвинчивается и скрипит. (все забываю гайку прикрутить).
  • Забыли вставить передние пластиковые защитки в морде (руки не доходят их туда воткнуть).
  • Недоткнути «обратку» генератора, маслал 15.4 наверно с месяц, пока я это не заметил — доткнул как надо.

Расходы по работе:

  • Сама работа: 60550р.
  • Расходные материалы: 9185р.
  • Пескоструйная обработка: 9200р.

Более точные цифры от ребят можно увидеть тут

Расходы по деталям:

  • Подушки кузова: MB675984(2шт), MB275630(6шт) + RBI M40K5730(4шт), MB275632(10шт) — 7882р.
  • Болты кузова: MB675588(2шт), MB115515(4шт), MB250693(4шт), MR157300(2шт) — 3364р.
  • Втулки подушек: MB115177(10шт) — 1340р.
  • Шайбы крупне: MB115178(10шт) — 1330р.
  • Шайбы мелкие жигулевые для рамы и шайбы мелкие для подушек ~ 300р.
  • Линки заднего стабилизатора: MB598098(2шт) — 1134р.
  • Подушка коробки: MR133663 — 5200р.
  • Сальник раздатки передний: MD731708 — 320р.
  • Сальник раздатки задний: MB919210 — 395р.
  • Сальник моста переднего: MB664285 — 700р.
  • Сальник моста заднего: MR580530 — 460р.

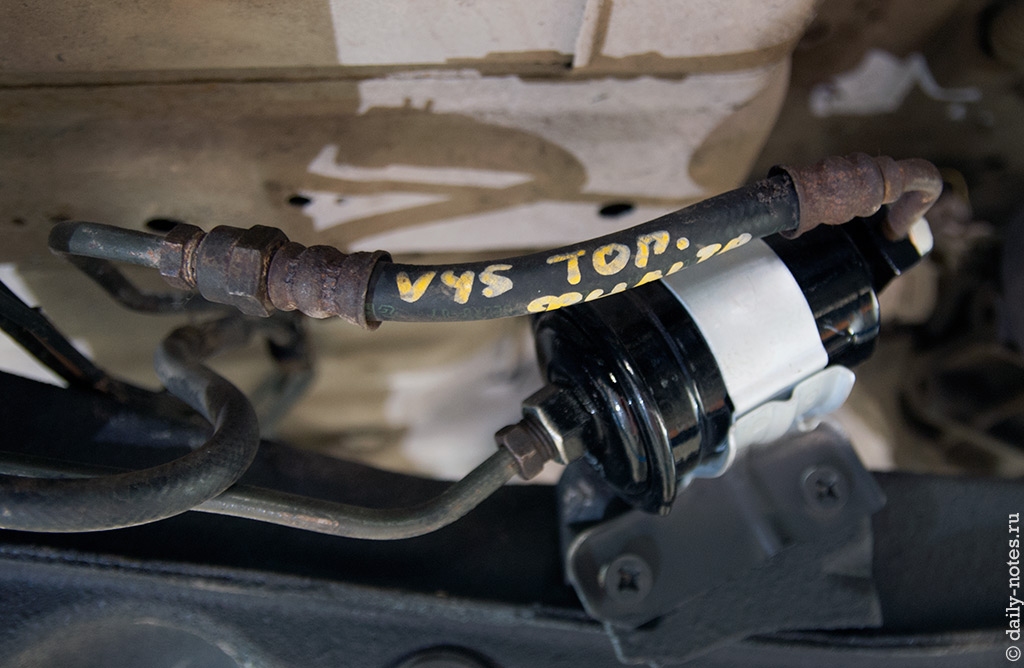

  • Фильтр топливный: MB868452 — 1800р.
  • Болт топливного фильтра: MS650013 — 377р.
  • Уплотнительные шайбы топливного фильтра: MF660064 (2шт) — 120р.
  • Шланг топливный контрактный: 500р.
  • Трубка тормозная через задний мост: MB699353 — 381р.
  • Трубка тормозная из моторного отсека: MB928215 — 1847р.
  • Трубка тормозная длинная в раме с витком: MB928224 — 1565р.
  • Трубка тормозная длинная в раме вторая: MB668404 — 1023р.
  • Трубки топливные контрактные: 1800р.
  • Петли капота контрактные: 1500р.
  • Брызговики передние контрактные: 2шт — 360р.
  • Брызговик задний правый контрактный: 800р.

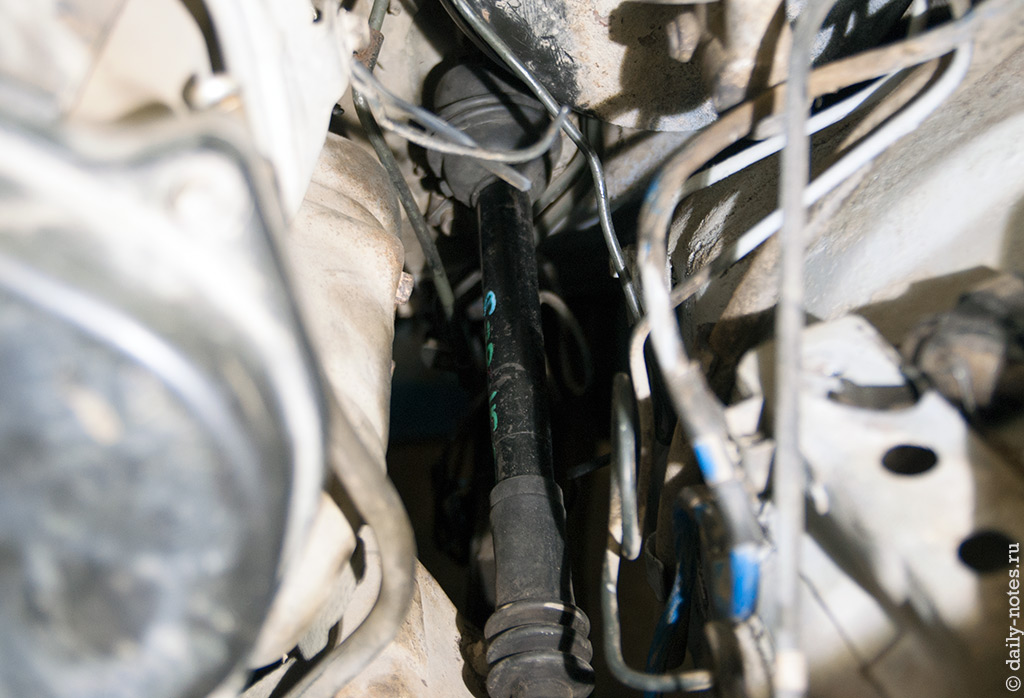

  • Вал рулевой контрактный: 1800р.
  • Ресничка под фары контрактная: 2000р.

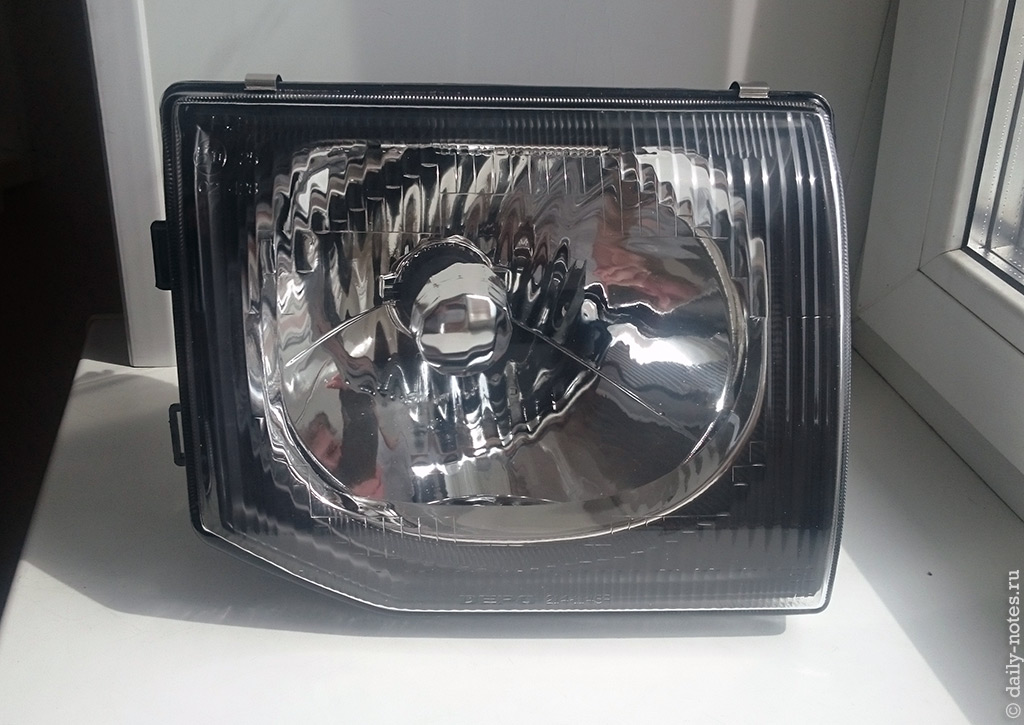

  • Фары передние DEPO: 5200р.
  • Поворотники контрактные: 1750р.
  • Регулятор тормозных усилий контрактный: 4000р.

Расходы по жижам:

  • Передний мост 75w90/GL5 (Toyota 0888502106): 1л — 726р.
  • Задний мост 75W85/GL5 LSD (Toyota 08885-81070): 3л — 4380р.
  • Коробка + раздатка 75W90 GL4 (Liqui Moly 3979): 6л — 4962р.
  • Гур Dextron III (Liqui Moly 3946): 1л — 550р.
  • Тормозуха DOT4 (Liqui Moly 8834): 1л — 568р.

Итого по деталям: 60434р., при том что тормозные трубки куплены еще в 2010 году и реальная их цена сегодня в 2.5 раза выше.
Итого за все работы с материалами и деталями: 139369р.
Смотрю я на эту цифру и что-то не радует она меня совсем. В прошлом году был поменян двигатель на контрактный с пробегом 78к, с заменой ГРМ, сальников, проводов, сцепления и т.п. на сумму около 150000р. Такими темпами можно было купить еще одного пыжа в среднем состоянии. Наверно пора заканчивать с ремонтами 🙁
