Разборка Samsung R60 Plus

Дата Автор cdb234 комментария

Где-то в ноябре сидел я на раскладушке, попивал чай и пытался работать… было темно, неудобно и как следствие — ноутбук «выпил чаю» 😉 Клавиатура перестала работать и просушка не дала никаких результатов. Решено было разобрать клавиатуру и посушить изнутри. Снял клавиатуру, разобрал частично, внутри выглядело так:

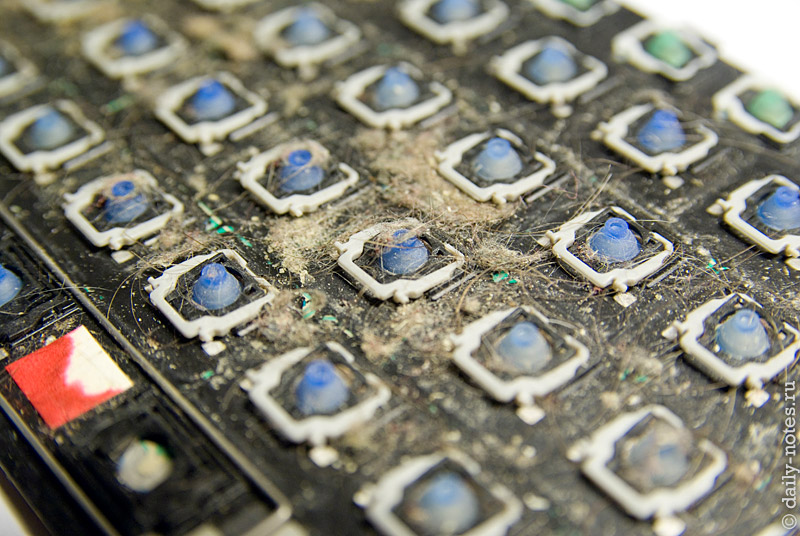

Грязь под кнопками клавиатуры
Приятного аппетита ;)!
Если думаете, что в вашей клавиатуре чище, то будете разочарованы, если захотите ее когда-нибудь почистить.

Индикатор показывал попадание влаги.
Разобрал оставшуюся часть, понял что сушить бестолку, т.к. вода проникла между пленками и чтобы ее высушить надо снять еще и все крепления кнопок, а потом все это собрать обратно и не факт что будет работать. Посушил сверху для успокоения совести, но полного эффекта это не дало, т.к. иногда клавиатура порывалась «набрать» сама. Решено было купить новую клавиатуру, которая в России стоила $120 баксов, а на eBay $12 (покупал у этого продавца). Через месяц наша Почта России доставила посылку. Выглядела она так:

Повезло, что клавиатура погнулась не сильно и, в основном, в местах крепежных винтов — выправил насколько было возможно и после затяжки винтов все стало выглядеть как надо.
Ниже предлагаю мануал по разборке ноутбука Samsung R60 Plus: сделан он в обратном порядке, т.ч. ноутбук выглядит подозрительно чисто, хотя есть пара кадров с грязными местам — специально приберег 😉
В ноутбуке используется около 4х видов болтов: длинные (толстые и тонкие) и короткие (толстые и тонкие). Мы будем использовать всего 2 вида — длинные толстые и короткие тонкие, т.ч. перепутать не получится. Из инструментов потребуется крестовая отвертка, плоская отвертка, зубная щетка для чистки. Начнем.

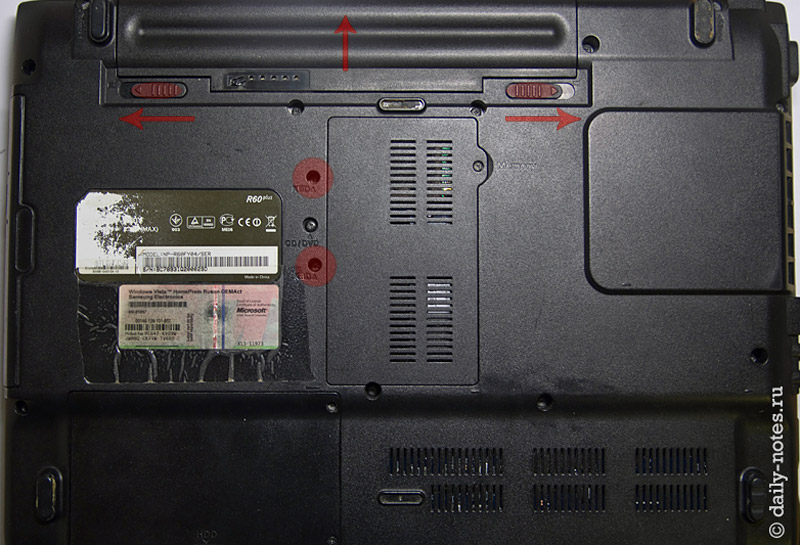

Начинаем отсоединенять клавиатуру
Сначала отсоединим аккумулятор ноутбука, затем вывернем пару болтов с подписью KBD. Перевернем ноутбук на другую сторону.

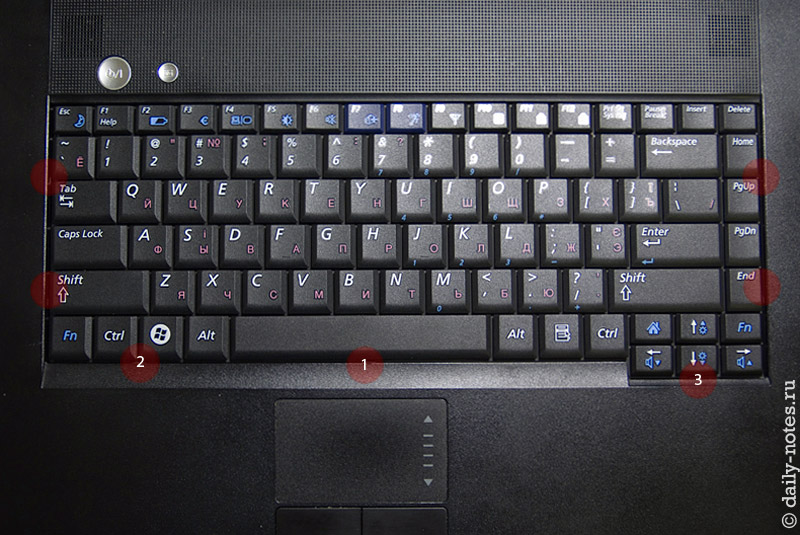

Продолжаем отсоединять клавиатуру
Теперь необходимо отогнуть защелки клавиатуры (отмечены цифрами 1,2 и 3) и приподнять нижний край. Подложка клавиатуры гибкая — надо аккуратно тянуть край наверх, чтобы выскочили боковые защелки. Далее надо аккуратно сдвинуть клавиатуру вниз (по направлению к тачпаду), а затем приподнять верхний край и сдвинуть обратно вверх (по направлению к экрану). Под клавиатурой будет разъем со шлейфом.

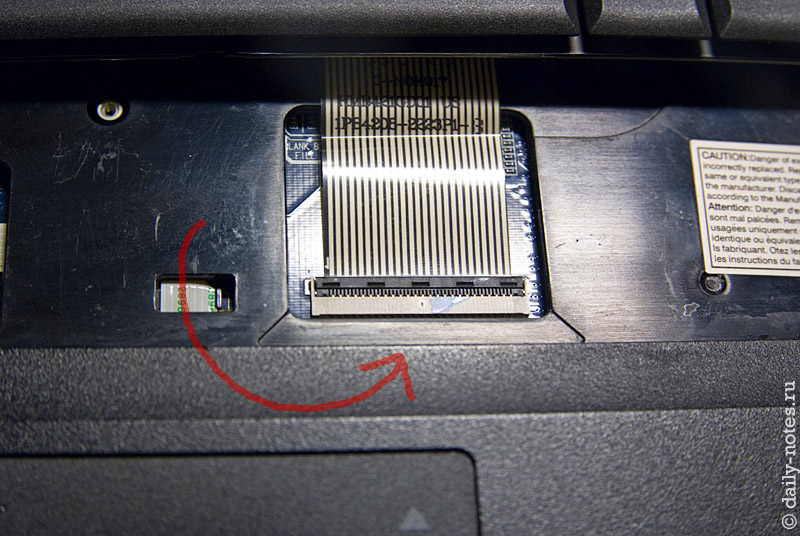

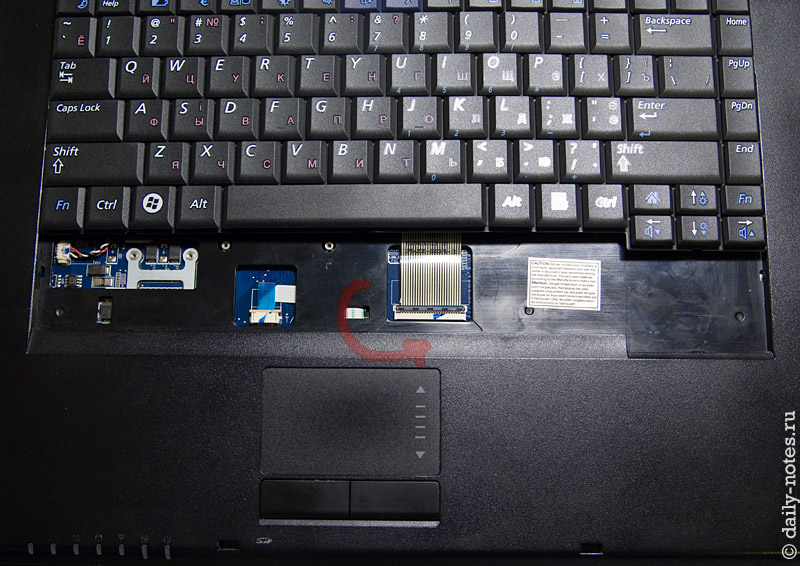

Отсоединеняем кабелль клавиатуры
Разъем необходимо открыть и аккуратно поднять шлейф наверх (тянуть шлейф в сторону не имеет смысла, т.к. на нем есть специальные уступы, предотвращающие его выпадение иным путем). Постарайтесь не касаться контактов на шлейфе. Если все-таки это случилось, протрите спиртом и просушите.
Шлейф планом покрупнее
Разъем крупным планом. Сложнее будет вставить шлейф обратно, т.к. он короткий и жестковатый — вставлять неудобно. Чтобы закрепить шлейф, положите клавиатуру как показано на предыдущем фото и краешек шлейфа вставляйте в разъем. После того как закроете разъем, можно приступать к установке клавиатуры. Ну а сейчас разбираем дальше:

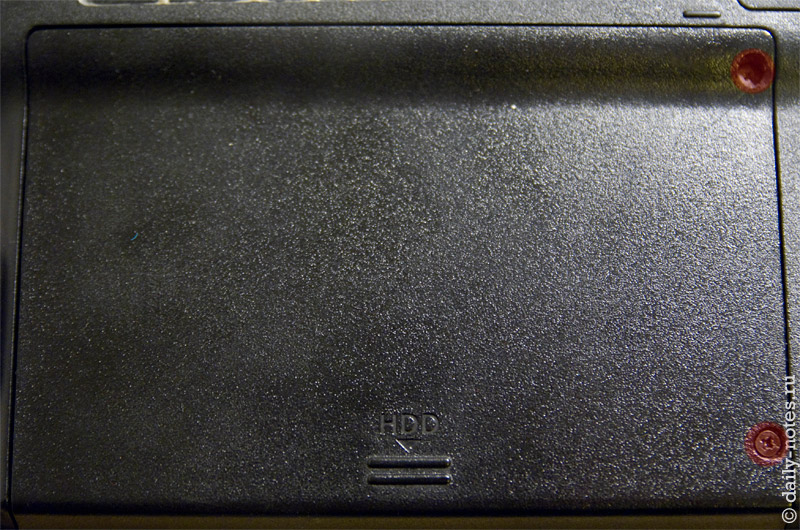

Крышка отсека жесткого диска
Вывинчиваем пару винтов отсека жесткого диска, эти же винты держат контейнер жесткого диска.

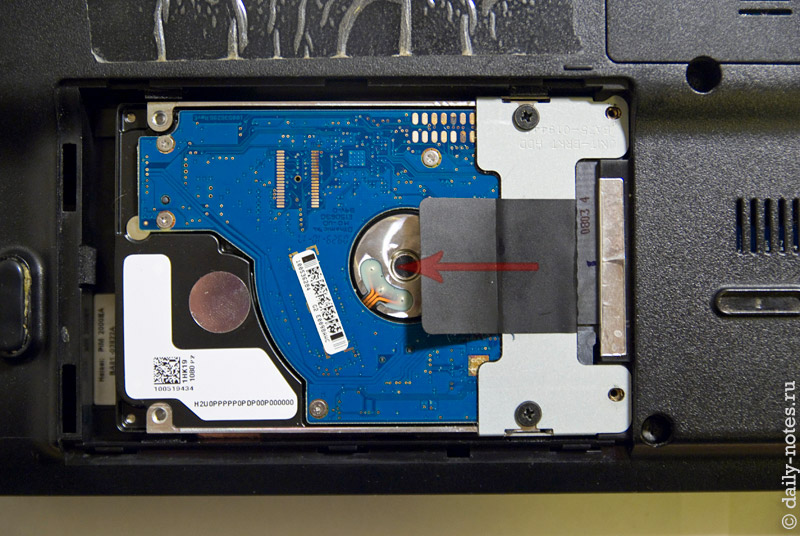

Извлечение жесткого диска
Аккуратно тянем за язычек и отсоединяем диск. Желающие могут помочь себе плоской отверткой.

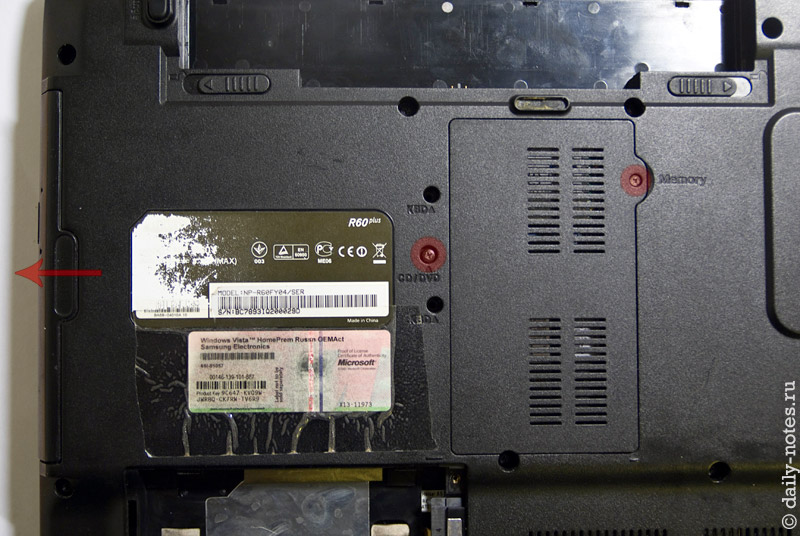

Извлечение DVD-ROM
Извлечем DVD-rom и память. Для этого вывернем винт с подписью CD/DVD и потянем за крышку DVD-rom в сторону. Привод отсоединяется довольно легко. После этого вывернем винт отсека памяти и модуля WiFi.

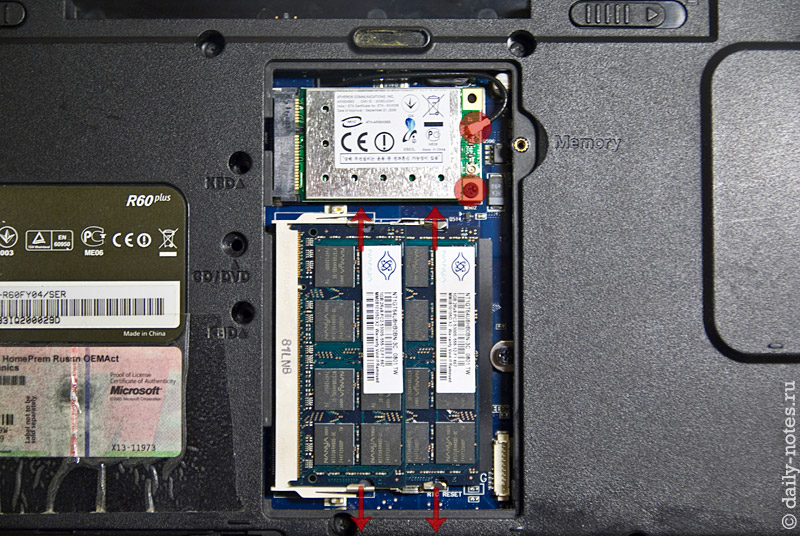

Извлечение памяти и модуля WiFi
Внутри всего 1 разъем miniPCI express, в котором установлен модуль WiFi Atheros AR5007EG, и пара разъемов SO-DIMM DDR2, в которых у меня установлено пара гигабайтных модулей PC5300 неизвестного производителя. Сначала извлечем память: раздвигаем крепления в разные стороны и модуль сам выпрыгивает к нам в руки (желающие могут помочь себе плоской отверткой). Далее переходим к WiFi модулю: отсоединяем антенну (потянуть аккуратно наверх), далее отвинчиваем винт, держащий платку, и так же извлекаем.

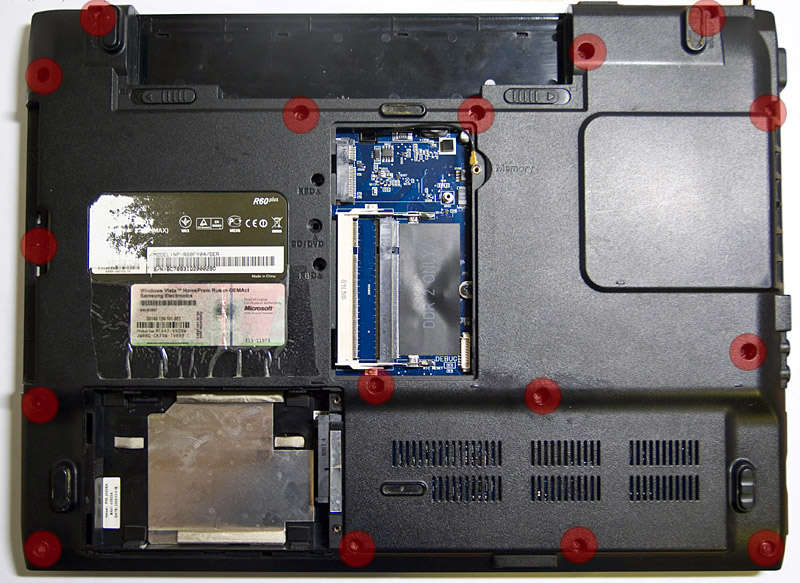

Крепление нижней части
Отлично, теперь пришло время вывернуть все оставшиеся винты в нижней части ноутбука. После этого переворачиваем ноутбук обратно.

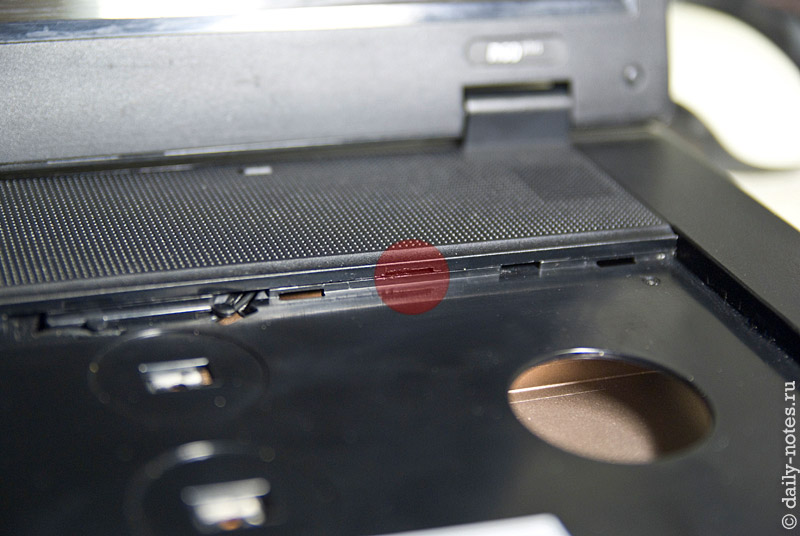

Отсоединение панели
Теперь снимаем накладную панель. Для этого найдем заветную «щель» и подденем плоской отверткой или ногтем. После этого тянем панель наверх пока не отщелкнутся защелки передней части панели. Заднюю часть и накладки на петли тянем вверх, предварительно распахнув ноутбук на 180 градусов. Усердствовать особо не надо, тянем аккуратно.
Отсоединение матрицы
Отлично. Теперь будем отвинчивать верхнюю крышку ноутбука. Сначала отсоединим разъем матрицы (помечен красным кружком), затем аккуратно извлечем провод антенны WiFi (отмечен зелеными кружками) и наконец-то отвернем пару винтов, держащих крышку ноутбука. В этом мануале я не буду рассказывать как разломать саму крышку, т.к. внутри ничего интересного нет кроме рамы в виде рамки и пакета матрицы + шлейф.

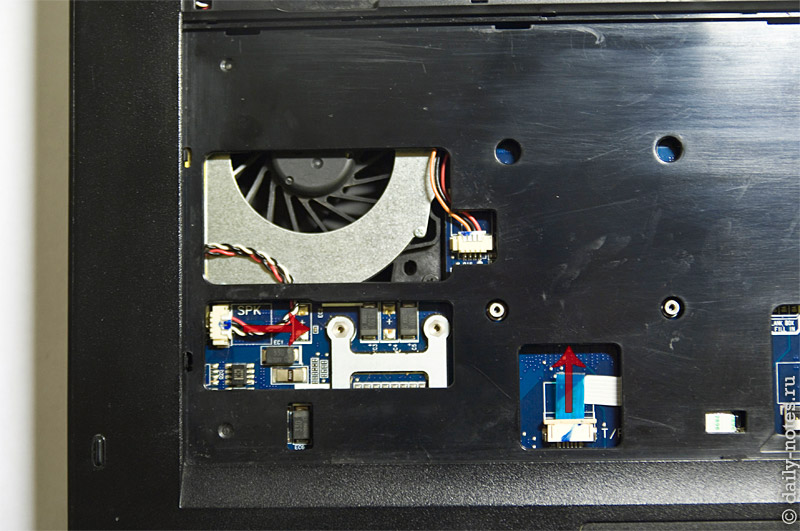

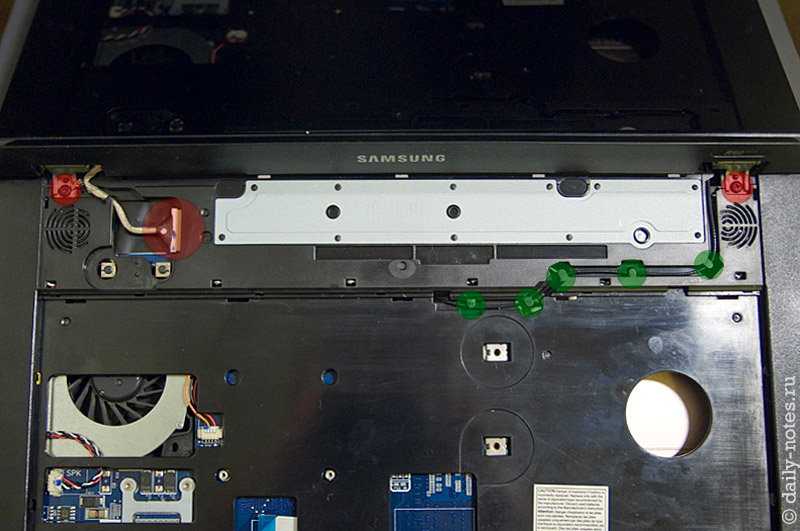

Снятие верхней части ноутбука
Чтобы снять верхнюю часть ноутбука, сначала надо отсоединить шлейф touchpad и динамиков. Шлейф touchpad (справа) отсоединяется просто — достаточно потянуть за «язычек». Вставить обратно несколько сложнее — надо немного «вытянуть» колодку разъема и поднять ее вверх. Далее вставить шлейф, опустить колодку и вставить ее на свое место. Шлейф динамиков (слева) отключается довольно просто при помощи плоской отверки. После этого надо аккуратно потянуть верхнюю часть ноутбука вверх — защелки по краям легко отщелкнутся сами.

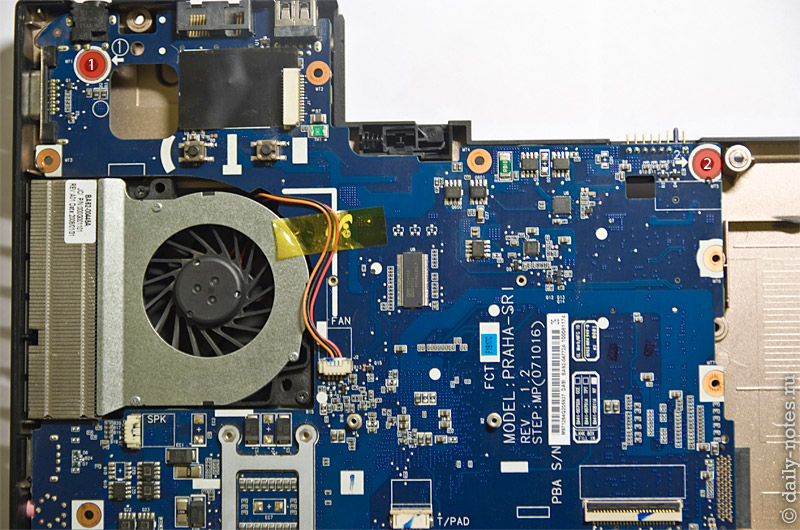

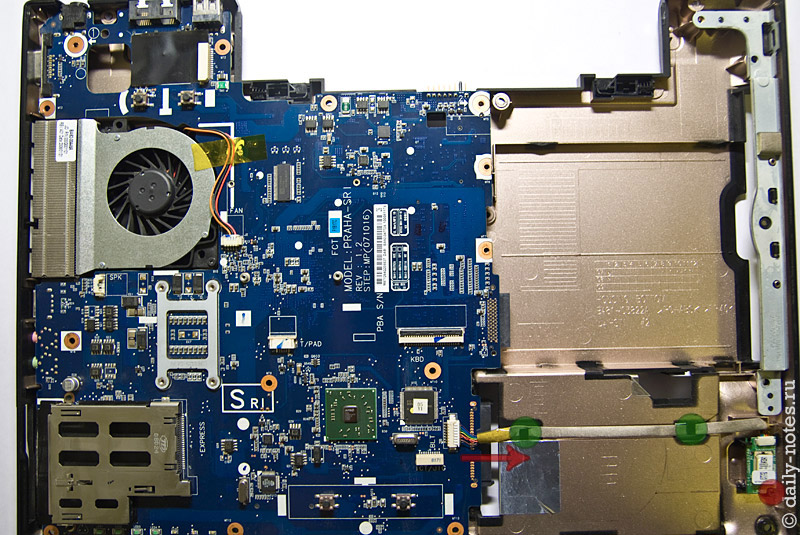

Отсоединение материнской платы
Верхнюю часть сняли, теперь начнем отсоединять материнскую плату. Вывернем два винта отмеченых на фото цифрами 1 и 2.
Отсоединение модуля Bluetooth
Теперь отсоединим модуль bluetooth. Для этого сначала отсоединим разъем при помощи плоской отверки, затем освободим шлейф из креплений (отмечено зелеными кружками) и после этого вывернем винт, крепящий плату bluetooth.

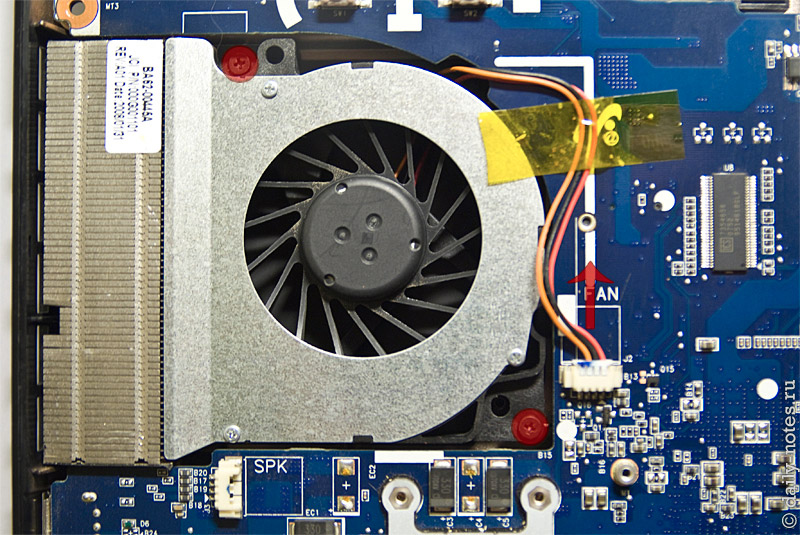

Крепление кулера
Осталось отсоединить кулер и можно извлекать плату. Кулер крепится двумя винтами. Отсоединяем шлейф и скотч, после чего вывинчиваем 2 винта. Поднимаем материнскую плату и достаем сам кулер.

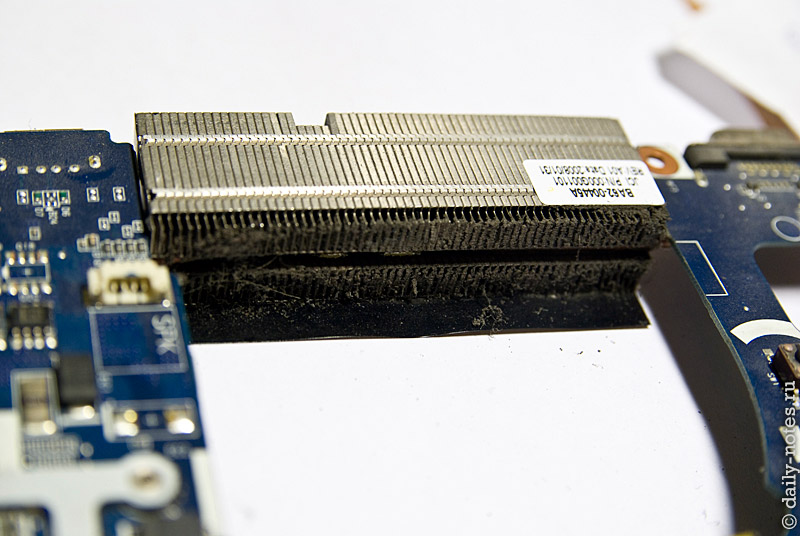

Радиатор охлаждения ноутбука R60Plus
Внутри не очень грязно, с учетом того что пару лет назад я его уже разбирал. Чистится все это зубной щеткой. Желающие, при наличии термопасты, могут снять всю систему охлаждения и помыть ее под краном.

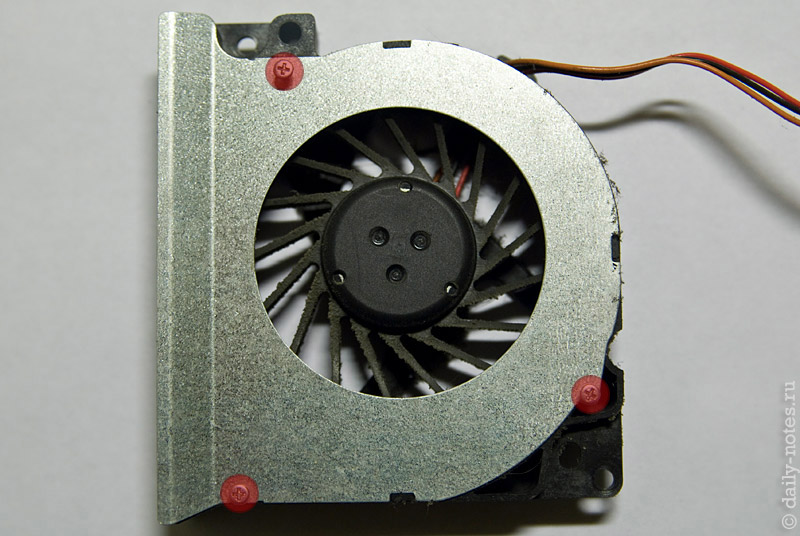

Чистка кулера ноутбука R60Plus
Разберем вентилятор. Крышку держат всего 3 самореза, выкручиваем их и снимаем крыльчатку.

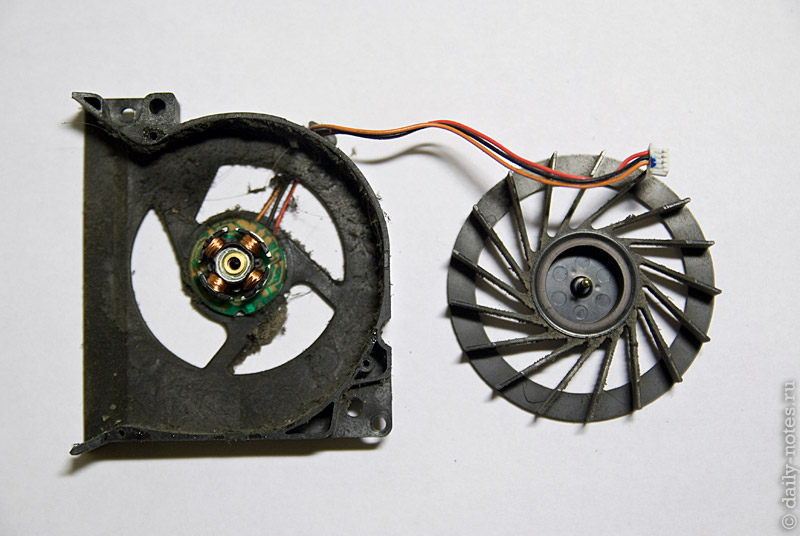

Грязь внутри кулера R60Plus
Внутри тоже немного грязненько, крыльчатку можно помыть под краном, корпус лучше почистить зубной щеткой. После мытья все надо просушить (я сушил феном), а так же смазать вал крыльчатки. Чем смазывать не знаю, у меня дома оказалось только масло для LSD диференциалов, капли вполне хватило. Далее все собираем в обратном порядке.

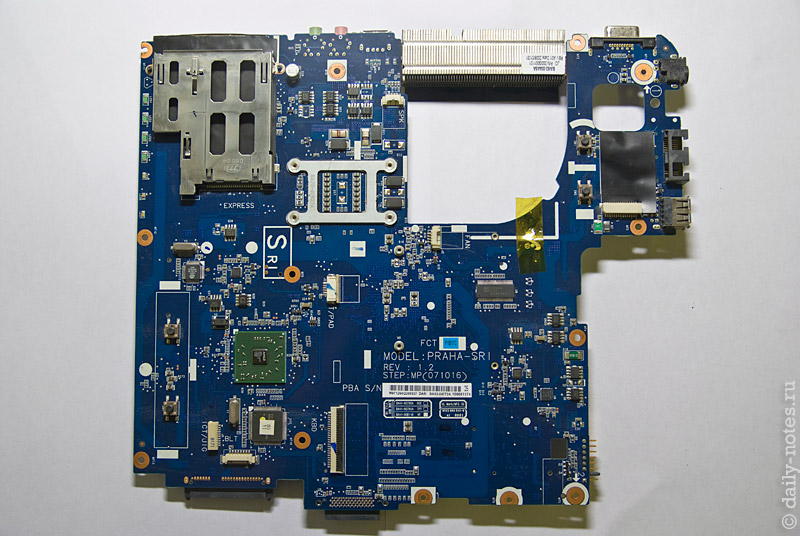

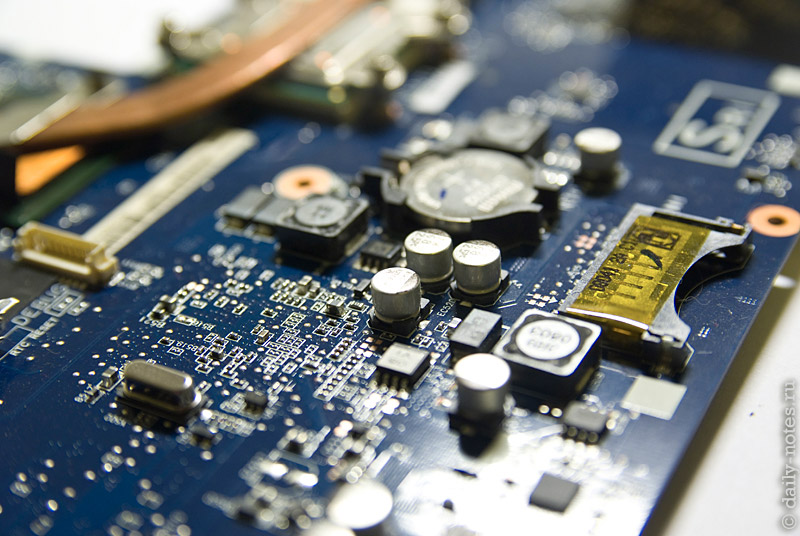

Материнская плата снизу
Прилагаю несколько фотографий материнской платы.

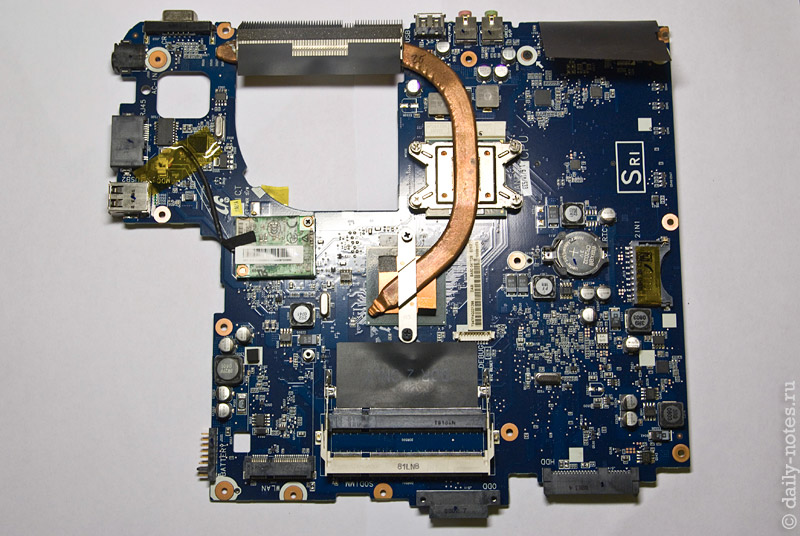

Материнская плата сверху

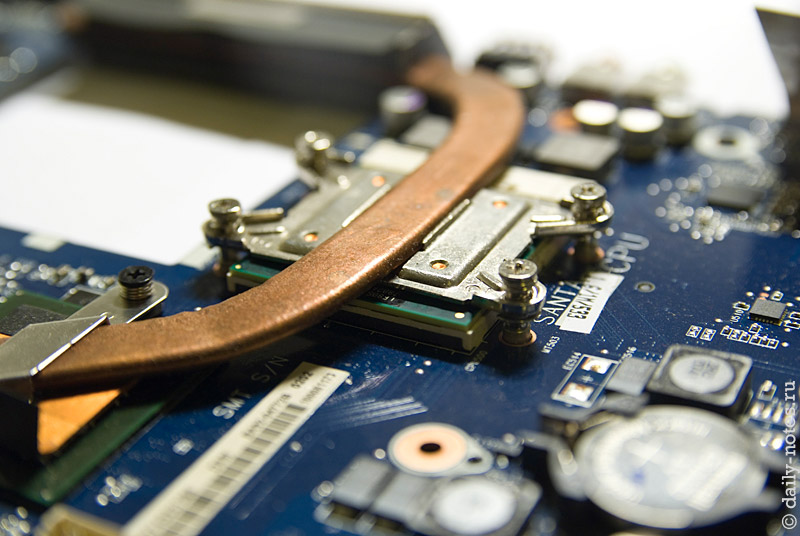

Процессор под радиатором

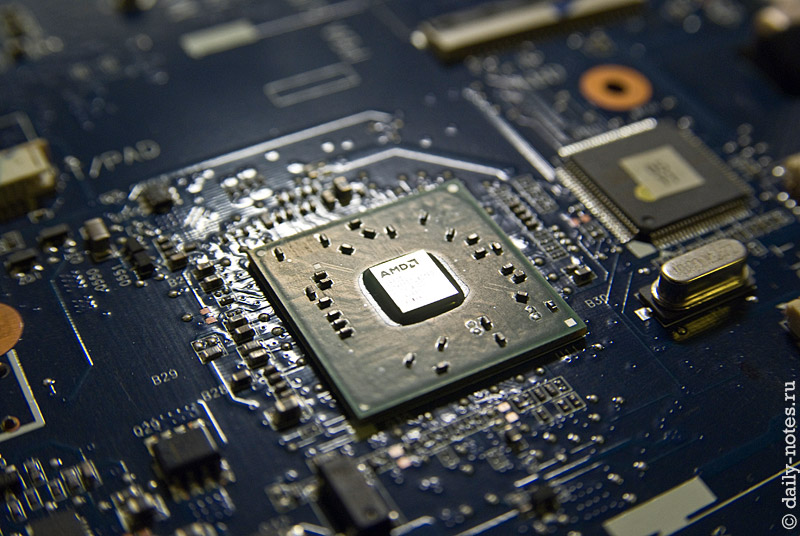

Южный мост SB600ME
Батарейка CR2032

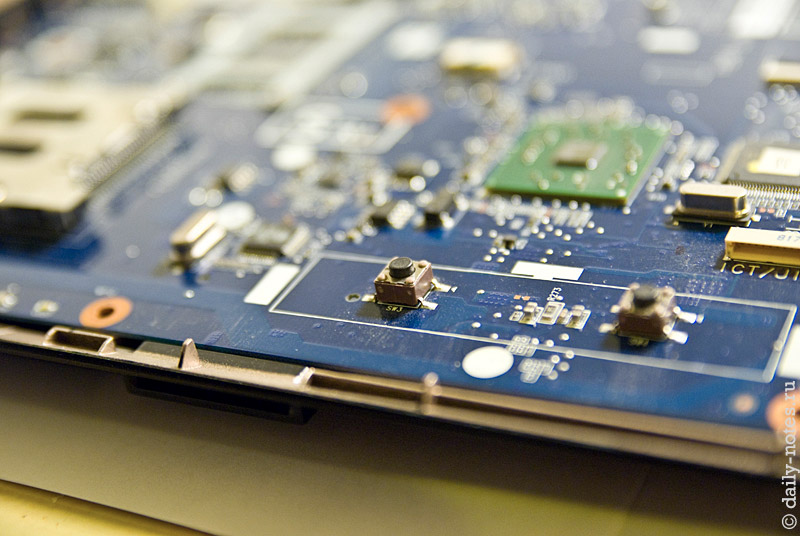

Кнопка тачпада

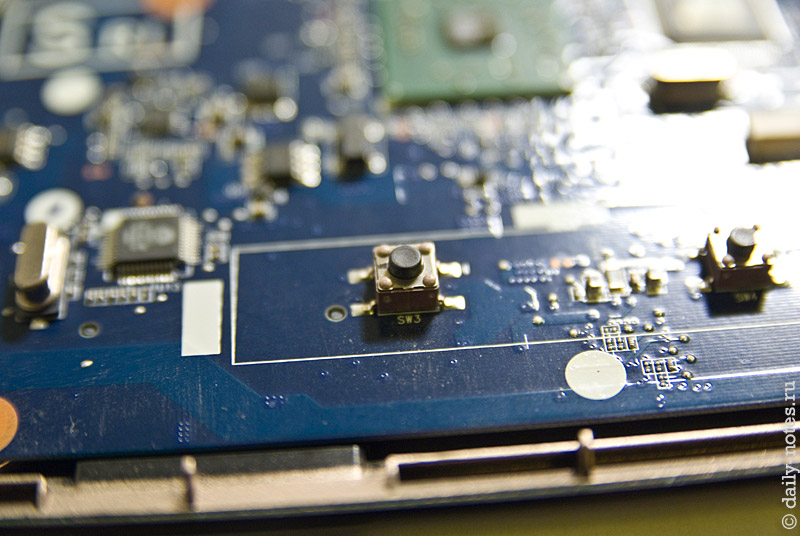

Еще фото кнопки тачпада

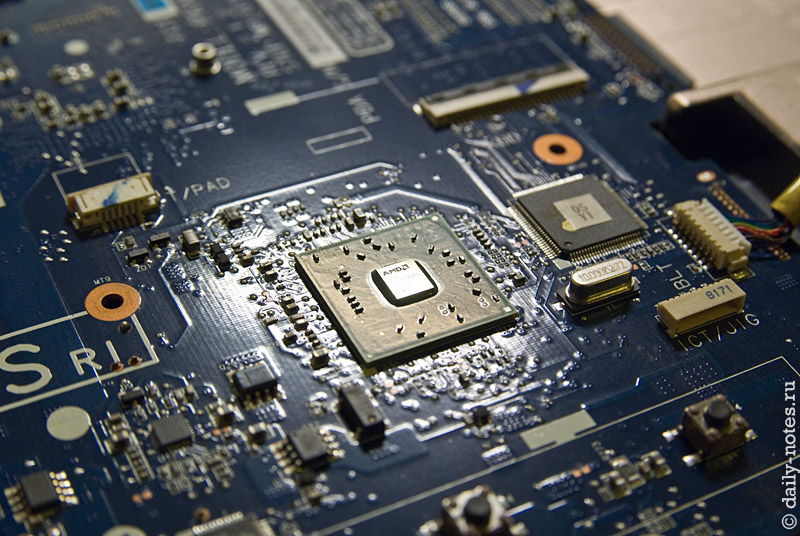

Еще фотка RS600

Если вам понравилась моя статья, пожалуйста, не поленитесь кликнуть любую кнопочку ниже, или кинуть ссылку на статью в свой блог или форум. Всегда рад ответить на ваши вопросы в комментариях. Спасибо 🙂

234 комментария на «Разборка Samsung R60 Plus»

  1. классно вы все расписали.но у меня стала такая вот проблема:два болтика KBD обратно не закручиваются а также видно что ноутбук загрузился но монотор не включился.к этому добавлю что лампа внизу слева которая показывает сеть горит красным светом а сниму батарею горит зеленым.Посоветуйте что мне делать. любопытная моя голова

    • Болтики могут незакручиваться, если клавиатура маленько перекошена, попробуйте ее пошевелить. Это при условии что вы какой-нибудь еще болтик не выкрутили. На клавиатуре 2 длинных тонких болтика, если память не изменяет мне (есть такие 2 болтика), у меня в тексте они не фигурируют, т.к. когда разбирал они в другой клаве были вкручены.
      Собственно где какие щас скажу:
      Тонкий короткий — под крышкой DVD-rom — 1, HDD — 2, отсек оперативы — 1, внутри на wifi — 1, модуль bluetooth — 1, на материнке — 2, на кулере — 2 (тут не помню к сожалению толстые или тонкие).
      Тонкий длинный — на клаве 2
      Толстый длинный — на всех остальных (крышку не разбирал).
      Еще есть короткий тонкий с большой шляпкой — на шасси винчестера 2 шт.

      По поводу «лампа горит красным светом» — видимо зарядка идет, когда зарядится — будет зеленым (если батар не умер, если умер — будет доолго красным гореть… ).
      По поводу «экран не горит» — или лампу выключили у матрицы (тогда FN + «солнышко»), или лампа сгорела (тогда замена матрицы) или шлейф забыли подключить — тогда разбирать и подключать )).

      • Добрый день!
        У меня точно такая же проблема один в один. После сборки, я не снимал клавиатуру, у меня на белом узком шлейфе отпал синий язычок ( я его поделил) и вставил. Экран (изображение на нём) видно, если светить фонариком. Fn + солнышко не помогает? Ярче не становиться. Что делать и как восстановить яркость экрана?
        1)Как включить лампу у матрицы?
        2) Какой шлейф отвечает за эту лампу?

  2. Все подробно, спасибо. но вот проблема: все винты открутил, пытаюсь снять «дно», все начинает сниматься вполне нормально, но угол рядом с дисководом и аккумулятором никак не отсоединяется.. в чем дело? цель: прочистить кулер 🙂 делаю я без снятия клавиатуры. т.е. крышку ноутбука вообще не открываю.

    • Без снятия это анрил — клавиатура прицеплена шлейфами к материнке, а материнка привинчина к донышку. Т.е. оторвать шлейф в вашем варианте довольно легко (он там короткий) и с защелками. Клавиатуру надо снять. Кроме того в донце вкручиваются винты, держащие крышку матрицы, т.ч. снять вы его все равно не сможете ИМХО.

  3. Отличный гайд, автору спасибо за труд.
    Разборка, чистка и сборка прошли как по маслу. Но вот беда, после сборки ноут не проходил POST. То-есть лампочка загорается, но больше ничего не происходит. Не знаю в чем было дело, но мне помогло извлечение батарейки из материнки(секунд на 30-ть). Ноут ожил(о чудо!), но в биосе пришлось заново выставлять время и т.п.

  4. помоги плиз почему я не могу достать клавиатуру болтики не выкручивалтам (где то в радиусе букв лоть держит)

    • Болтики и держат. Клавиатура на подложке железной, в ней 2 дыры под винты. Если винты не выкрутить — клавиатуру никак не снять (2 винта около букв kbd)

  5. У меня после разборки для чистки (разбирал не я, но при мне) плохо работает веб камера и не работает микрофон. с веб камерой ситуация такая: при включении ноута и если не двигать крышку экрана — работает, но при движении появляется звук, как будто всунул/высунул юсб устройство, появляется сообщение юсб устройство не опознано и камера перестает работать. это случилось из-за не правильной сборки? или может какой-то шлейф полетел? смогу ли я это поправить снова разобрав и собрав правильно?

    • Скорее всего шлейф камеры порвали, либо закрепили разъем плохо. Т.е. пропадает связь с камерой, а потом частично восстанавливается (т.к. windows камеру «заметил» — это значит что питание на нее подается и создалась нагрузка на USB — по нагрузке windows определяет устройства, но т.к. провода данных видимо повреждены — определить устройство не получается). Проверяйте шлейф, возможно потребуется его заменить, но может все обойдется «переконекчиванием» разъемов камеры.

      • Спасибо за ответ) подскажите где должен находится шлейф и разъём камеры?
        когда начал разбирать сам вспомнил, что при прошлой разборке столкнулся с трудностями. разъём динамиков и микрофона (кстати не нашел его у Вас на фото, у меня он расположен немного правее от разъема динамиков), видимо от постоянной высокой температуры, спеклись и при отсоединении развалились штекера на проводах, а на плате все осталось целое. потом по вставлял провода в их пазы и залил чем-то резиновым:). и еще есть один разъем которого нет на фото, находится возле разъема матрицы. ноут R60 plus. и пластик вокруг клавы серебристый:)

  6. Автору спасибо!Хорошая информация!
    Я пробовал,но не смог отсоединить шлейф от клавы,как-то боюсь надавливать,вдруг порву или сломаю.Оно миниатюрное,из рук скользит,а отверткой боюсь.Как бы лучше сделать?

    У меня есть 2-й вопрос,может Вы подскажите?В буке есть модуль DDR2(а точнее их там два по 1гиг).Я могу увеличить модуль памяти до 4гиг?Для этого надо два модуля по 2гиг DDR2?Подскажите пожалуйста как лучше? И какие конкретно нужно искать?

    • Шлейф отсоединяется элементарно. «Замок» открываете наверх — далее шлейф пальцем снизу вверх приподнимаете и все. На кончике шлейфа зубчик, т.е. выдернуть шлейф в сторону не выйдет, только вверх.

      Память увеличить можно до 4гб, но видеться на 32битных системах будет только 2.5 -3гб (за искл. серверных операционных систем), на 64 битных будет видеться вся (за искл видеопамяти, в этой модели если xpress1251 то своей памяти она не имеет и память отжирается видеокартой от основной памяти, если внешняя типа radeon2300 то там своя память). Частоту надо брать под процессор, т.е. смотрите FSB своего процессора и под него берете (если 800 то память 800, если 533 или там 667 то соответственно). Бренд подойдет Samsung, Hynix — эти вроде точно должны (не проверял), еще работают модули Kingston но в каком сочетании не скажу — т.е. есть случаи когда они в паре не работают, а 1 работает нормально. Я планирую купить SO-DIMM DDR2 2GB Samsung PC6400 пару штук, но пока не могу найти где. В nix.ru были, но сейчас там остались только модули по 1GB.

      p.s. При покупке лучше прийти с ноутбуком и в магазин и попросить «подобрать и установить» — нормальные магазины это сделать в состоянии (обычно даже сотрудник такой есть) — там же можно отказаться если не подойдет. Если не уверены — самый удобный вариант.

      • Автору за мануал респект!но у меня вопросы, а именно два. [b] если xpress1251 то своей памяти она не имеет и память отжирается видеокартой от основной памяти[/b]
        1. у меня в свойсва.экран-дополнительно-адвптер в Строка контроллера: ATIRadeon xpress 1200 series, это ожно и то же что и 1251?
        2. Если да, то по ка кому принципу «отжирается» память у оперативы? и т.е. если увеличил оперативу, то и у видюхи увеличится?

  7. Автору респект! всё детально описал, справился за часик. Спасибо за труд

  8. Здравствуйте! Спасибо Вам за статью и советы.У меня вопрос, может Вы или кто то сталкивался,посоветуете что?Мой самсунг (такой же r60), по неосторожности был залит водой,немного,в районе кнопки включения(верх.лев.угол).Теперь не работает.Носил в ремонт,сказали материнка полетела.Отремонтировать дорого.(почти цена нового ноута).Я отказался.И вот в чём мой вопрос?-включаю в розетку адаптер,лампочка на нём горит зелёная.Втыкаю в ноут,на адапторе лампочка тускнеет,и начинает мерцать, а на ноуте загорается красная лампочка и судорожно с разной частотой мигает.Я вынимал аккум.,всё без изменений.Может подскажете,что это может быть.Может дело не в материнки,а просто что то коротнуло?Может быть у Вас или у Ваших гостей есть какие мысли по этому поводу.В ЛЮБОМ СЛУЧАЕ ВСЕМ СПАСИБО.

    • Думаю проще будет купить БУ материнскую плату с убитого ноутбука — обойдется около $150 и заменить. Где купить не подскажу, но думаю в интернете такие предложения встречаются. Починить такое человек без знаний опыта и спец-оборудования вряд ли сможет (у меня таких знаний нет). Коротыш если и был то уже испарился, остались последствия — коррозия платы и пробитые чипы (выглядят как живые но не работают). На худой конец ноутбук можно продать по запчастям нуждающимся.
      Конечно, может быть в ноутбуке была какая-то система защиты питания и в случае коротыша перегорели какие-то специальные элементы, предотвращающие «салют», но устройства материнской платы ноутбука я не знаю, т.ч. можно гадать но к решению не приблизит.

  9. Спасибо большое за подробное описание разбора! Очень помогло! Всё получилось — и разобрать, и собрать. И работает всё. Главное, вентилятор гудеть перестал и не перегревается. Пришлось сделать себе подарок на 8 марта — набор тонких отвёрток.

  10. Здравствуйте!
    Подскажите, пожалуйста, в чём проблема. Решила увеличить оперативку, стояло две по 512 (на ней написано 512Mb 2Rx16 PC2-5300S-555-12-A3), а я купила две по гигу, не самсунговские только, а kingston SO-DIMM DDR2 1Gb PC5300 (на ней написано). В магазин пришла со старой, консультант посмотрел и дал эту. Поставила, включила, а комп не загружается, виснет сразу(((. Прям не знаю что делать(((.
    Заранее огромное спасибо.

    • Плохо на самом деле, надо было с ноутом в магазин приходить и просить поставить. Попробуйте вынуть 1 модуль памяти и запустить компютер. Или память не та (не совместима) или битая (надо тестировать) или как-то недоконца вставили (сомневаюсь). Биос тест проходит ? На экране хоть что-нибудь появляется?

      • не знаю как биос тест проходить(((
        сейчас работает всё, хотя ничего не делала, просто когда зависал вытаскивала батарею, чтобы выключить и включала заново. Щас лучше, но зависает иногда(((

        • Зависать может от перегрева — например отходит система охлаждения или прикручена без термопасты (прогоните sm или подобную на прогрев процессора). Так же зависать может в процессе работы когда память дохлая (прогоните memtest — может проявляться не сразу).

          биос тест — это такое черное полотно с циферками перед самой загрузкой.

  11. Спасибо огромнейшее автору!
    Все сделал как написано ,Все получилось ,пыли было толщиной с мизинец…стал работать лучше ,тише и уже яичницу я на своем «старичке» не поджарю как раньше)
    Спасибо!

  12. Браток, выручи.
    Не могу понять почему у ноутбука время от времени, стал очень громко работать вентилятор.
    И че, Кого? Тут ваще делать? Что бы он конкретно, не откинул капытья?!

    • Воет от того что остыть не может — там датчик стоит температурный. С него сигнал «крути быстрей пропеллером иначе сгорим» — ну и комп крутит но бестолку. В таком режиме вал и посадочное пропеллера изнашиваются, он начинает люфтить, а забившая смазку пыль работает как образив. Как результат — система охлаждения клинит и ноут сгорает или адово глючит.
      Вариант решения — разобрать, почистить пропеллер и радиатор и смазать — ну и собрать обратно. Если пропеллер — кердык — купить новый. Но обычно первого хватает.

      • Дружище, а там много канители?
        Разобрать то я его смогу, это по любому, а вот собрать хз…

        • Да может часа на 2 с перекурами. Собрать по картинкам обратно как разобрал. Главное болты не потерять и местами не перепутать… ну и нежно усилия прикладывать — хлипкое оно все внутри.

          • Как то шугаюсь я, вдруг не соберу..
            Тем более комп в хате один как я на картинку смотреть буду, а если все оставить как есть?

            • Ну жужжать будет. Попробуй в сопла сбоку подуть воздухом сжатым (не сильно) — грязь отлипнет и вылетит внутрь ноута. Может немного полегче будет. Еще вариант взять иголку и поковырять систему вентиляции через щели (затея вытянуть пыль наружу). Ессно ноут предварительно выключить надо чтобы за крыльчатку не задеть.

              Ну и самый вариант в сервис отнести — там почистят как надо за денежку.

  13. Автору за мануал респект!но у меня вопросы, а именно два. [b] если xpress1251 то своей памяти она не имеет и память отжирается видеокартой от основной памяти[/b]
    1. у меня в свойсва.экран-дополнительно-адвптер в Строка контроллера: ATIRadeon xpress 1200 series, это ожно и то же что и 1251?
    2. Если да, то по ка кому принципу «отжирается» память у озу? т.е. если увеличил оперативу то и у видюхи увеличится?

    • 1251 это я глюкнул. Там 1250. Но по сути 1200 series это то же самое. Отжирается память 128мб или 256мб. Настройка в BIOS. Вообще у этого ноутбука биос очень аскетичный, там сложно ненайти тычку. Тыкайте с «auto» на желаемый размер и получаете сколько хотите. Я себе 128 поставил, т.к. видюшка слабая и 128 мб ей за глаза хватит для работы с офисными приложениями, а лишние 128 мб может легко утилизировать пара лишних вкладок хрома.

      • понятно..спасибо.. слушай может знаешь из-за чего двд-привод при чтении некоторых сд-дисков начинает вибрировать так что не возможно, как-будто взлететь хочет.. а придерживаешь его, перестает?

        • Конечно знаю. Болванка некачественная. Дырку сделали не точно по центру — смещение на полмилиметра в сторону и диск начинает бить. Через некоторое время трескается около дырки. Стандарт допускает некоторого биения диска, но вот привод от этого верещит оч сильно. Амортизаторов там никаких нет, т.ч. вибрация передается на корпус, ваша рука выступает в роли амортизатора и гасит часть вибрации.

  14. дружище за фотки респект по максимуму. разобрал собрал все работает и пасту поменял старая как камень стала

  15. Доброе время суток!

    Хочу поделиться, сделал апгрейд ноута Samsung R60. Произвел замену проца M520 Celeron 1.6 FSB 533 Soket M на Intel® Core™2 Duo Processor T7400, 2.16 FSB 667. И произвел замену памяти, DDR2 667 одна линейка 2Gb kingston на модулях hyundai electronics , вторая планка Nanya 1Gb . Прирост производительности 50% новый проц немного погорячее на 10 градусов, но охлаждение прекрасно справляется, вот детальное описание :
    http://www.cpu-world.com/CPUs/Celeron_M/Intel-Celeron%20M%20520%20LF80537NE0251M%20%28BX80537520%29.html

    http://www.cpu-world.com/CPUs/Core_2/Intel-Core%202%20Duo%20Mobile%20T7400%20LF80537GF0484M%20%28BX80537T7400%29.html

    http://ark.intel.com/ru/products/27256/Intel-Core2-Duo-Processor-T7400-%284M-Cache-2_16-GHz-667-MHz-FSB%29

    Полет нормальный, конфликтов памяти не было, 6 месяцев пользуюсь нареканий никаких нет! Огорчает только видео чип ATI Radeon X 1250 , поскольку не подлежит апгрейду. Bios поставил последний 09YI с оф. сайта
    Если у кого возникли вопросы рад буду помочь, моя почта OlhovskiyS@mail.ru

    • Отличный апгрейд 😉 У вас еще есть шанс подняться на T9500 %) на T9300 охлаждение номально справляется. TDP 35w.

      • Нет! Сударь вы ошибаетесь, этот апгрейд выжат по максимуму више что можно поставить на Samsung R60 это проц Intel T7600 с частотой 2.33 , FSB 667 . Аргументирую почему : у R60 стоит Soket M , а у Samsung R60+ уже стоит Soket P , вот P поддерживает процы T9300 и T9500 .
        А разница вот такая : Soket M 479 , а Soket P 478
        Поэтому, нужно очень внимательно смотреть Soket на материнке.

  16. Привет браток, я конечно понимаю что ты шаришь по компам, но у меня к тебе другая просьба, у меня кент играет в Warcrat 3, может знаешь что такое, может нет, вообщем игра-онлайн.
    И у него такая просьба, он не может найти нормальный ДропХак, все они что у меня, что у него не работают,помоги чем сможешь?)

    • Я только в контру и то лет 5 назад. думаю вы сможете нагуглить искомое без проблем.

  17. а как у него батарею разобрать? и стоит ли вообще начать заниматься заменой в ней емкостей? чё по цене выйдет?

    • Оригинальная заклеена. Неразборная. Разломать можно, контролер не прошивается. Неоригинал на защелках — контролер вроде можно сбросить и откалибровать. По деньгам купить на EBay дешевле получается — я отдал около 40 баксов — приехала нормальная батарея емкостью 5200. Если сдавать на восстановление будет около 2000р + возможно будет разваливаться и емкость будет не полная. Если самому менять — надо банки подбирать по емкости друг к другу — т.е. впрок купить коробку и из нее выбирать подходящие, варить точечной сваркой. Вообщем-то гемору много, а выхлоп небольшой. Для себя решил что только покупать, восстанавливать только если срочно надо (с ебея мне ехало 1.5 месяца)

  18. Автору огромное спасибо!!! Вентилятор уже стал дребезжать, на суху видимо, так что работать невозможно, поэтому решил почистить. почти без проблем разобрал и почти без проблем собрал. Трудности были в снятии шлейфов, не мог понять назначение стрелочек на рисунках, там пластиковые штуки отгибаются, а шлейф просто вытаскивается. После сборки включаю, не пашет. Ну думаю приплыли, потом оказалось память не до конца вставиол, сейчас урчит как в первый день покупки. Еще раз спасибо!

  19. Здравствуйте!)Скажите пожалуйста у меня ноутбук самсунг R58+,я его когда включаю он работает,но нагреваеться и не дует в раене вентилятора.Это надо почистить вентилятор?И как мне это зделать?И сколько сейчас примерно стоит сервисная услуга чтоб почистить?Подскажите пожалуйста.

    • В москве за 1000р. вам лумаю почистят без проблем. Еще может так случиться, что вентелятор сломался, придется покупать новый, а это уже сложнее т.к. ноутбук старый. Вообщем EBay в помощь если что.

  20. Спасибо за картинки.)))Немного они мне помогли,но помахались)))Раскрутили,почистили,теперь работает как новенький)))Но времени заняло не мало,часа 4 ушло,и немного волнений,так как впервые ремонтировали ноутбук.Теперь хоть узнали свой ноутбук получше,и сможем в дальнейшем сами ремонтировать.)))Ничего сложного нету,главное окуратность и терпение.А можно менять что-либо и получше?

    • Вообще лучше наверное уже ноутбук заменить 😉 ибо старый он, в любом случае опыт получили, а все ноутбуки внутри примерно одинаковы .-) Так можно поставить больше оперативной памяти (увидет не более 3.12GB) ну и процессор мощнее \ жесткий диск. Можно добавить Bluetooth если у вас нет или еще какой апгрейд сделать, но ноут старый — смысла не много.

  21. Не,нотбик заменять не надо,с виду как новый,та и читает все что надо.Смотря на картинки думала что и в моем ноутбуке столько пыли,но почти нету,немножко почистили,теперь работает как надо)))

  22. Добрый день уважаемый. Случилась беда такая, после неудачного подключения Китайского БП (блок питания), у которого полюсовка была иная. Ноут на секунду погас, потом включился как не бывало, но работает только теперь от батареи и её не заряжает. Разобрал ноут, ничего страшного визуально не увидел, ноут Самсунг R60plus. Куда надо рыть, дайте пожалуйста определение. Спасибо

    • Скорее всего сгорел контролер зарядки\питания (который в ноуте, еще есть контролер в батарее). Возможно там есть какая-то защита от переполюсовки и потребуется заменить буквально пару деталей. Если нет — то ремонт будет дрогой. Направить никуда кроме СЦ не смогу т.к. сам пошел бы туда при такой проблеме.

      • Смысл в том, что ноут нормально работает от батареи, а БП вообще не видит, будто его и нет. Попробовал поставить от второго ноута батарею (аналогичную) итог тот же. Сеёчас материнская плата аккуратно снята, собирать всё на место не вижу смысла, думаю отнести в СЦ на проверку.

  23. Еще раз здравствуйте) проблема с камерой и микрофоном так и осталась(( ну да ладно, теперь добавилась еще одна. периодически(довольно часто) пропадает wi-fi. приходится ждать некоторое время (по разному от минуты до «да ну его»). это проблема модуля? может у кого-то была уже, как решали? стоит 7-ка
    P.S. А вообще производитель наверное не рассчитывал на такой долгий срок эксплуатации, хотя дома тошиба и HP более древние работают. хлипенький samsung…

    • Возможно у вас помехи в канале wifi. Попробуйте другой канал. Попробуйте программу inssider — позволяет оценить загруженность каналов в округе вашей точки доступа и выбрать нужный.
      Так же может быть проблема в кривом драйвере или отваливающейся антенны (проводочек такой идет к платке, у меня пару раз отваливался).

  24. пасиб за инфу.знакомому чистил.нада было один нюанс выяснить и тут я его нашол.вроде работает норм

  25. cdb Обращаюсь с проблемкой,ноут такой же как и в гайде, есть одно НО!
    Если ноут стоит на столе ,работает норм
    Но если я его немного приподнимаю,по экрану белые полосы(мерехтит) и все !!!
    Картинка на раб. столе будто висит ,а от ноута никаких признаков жизни!
    Индикатор жесткого замирает,ноут не реагирует ни на какие команды!
    Что с ним может быть?
    Грешу на видео чип,так как при нажатии на клаву в этом районе,происходит тоже самое)

    • Скорее всего трещины на дорожках материнской платы (где-то контакты отходят). Искать и лечить ооочень сложно. Есть один фрик-вариант — «духовка»: материнку вынимают, снимают весь пластик и кладут в духовку на скольоко-то там секунд под градусов 100-200… ну и олово пропаивается. Метод варварский может не помочь. Другой вариант — ищется проблемное место и пропаивается вручную. Иногда можно поюзать строительный фен, но надо знать куда греть. Если трещина на внутренем слое материнской платы то ппц — вы ее так не пропаяете. Еще теоретически может быть проблема с питанием — где-то шлейф переломился и искрит, от чего комп интересно глючит, но мне кажется что проблема в материнке.

  26. Подобное «запекание » делал с видюхой))) помогло,но не на долго=)))
    Конечно стоит попробовать) Я тоже склоняюсь к варианту,что косячит мать))
    Новую брать бес толку,стоит примерно 200 бариков,за эту сумму можно взять такой же ноут б\у
    Буду пробовать,терять мне нечего)))))
    Спасибо за помощь)

  27. Здравствуйте. Разобрал ноут Samsung R60 + почистил, склал назад после етого кулер не крутится. Кулер рабочий, всьо правльно подключил,захожу в биос тоже не крутится.

    • Вообще кулер крутится по мере нагрева. Если ноут сильно греется — он крутится… хотя у меня в последнее время постоянно крутится. Если у вас ноут греется, а кулер не крутится — то проблема в нем… могли порвать провода, может сам кулер заело как-то. Попробуйте подать на него вольт 5… должен крутиться ИМХО.

  28. Здраствуйте у меня после разборки нетбука теперь не работает кнопка включения. Что делать? подскажите что нибудь!

    • Может быть дело не в кнопке ? Может что-то сломали ? Почему именно на кнопку думаете ? Сама кнопка тупо переключатель, там ломать практически нечего.

  29. Я обращаюсь к Вам с большой благодарностью за Ваше доброжелательное отношение и терпение при подготовке этого пособия и ответы! Я пожилой человек, пока не собираюсь разбирать свой ноутбук Самсунг Р60,хотя при просмотре видео максимальная температура иногда достигает 72-74 градусов. Я самостоятельно сделал подставку из жести с отверстиями,вмонтировал старый рабочий куллер с автономным блоком питания и направил поток воздуха на входные отверстия. Температура не существенно, но все таки снижается . Боюсь, что дополнительный поток добавит и пылевое наполнение. Как Вы думаете?

    • Все завсит от того, какой воздух в вашей квартире — если пыльный — то рано или поздно станет совсем плохо. Как небольшая отсрочка — повысить влажность воздуха, чтобы было меньше пыли. Вообще 72 градуса — это плохо. Рекомендую унести в Сервисный Центр — за 1000р. примерно его там разберут и почистят. Если не почистить — может распаяться чипсет (от нагрева-охлаждения появляются микротрещины в припое чипов), от чего появятся глюки или ноутбук перестанет вообще работать. У меня уже чипсет распаялся — ноут иногда глючит. Перепайка чипов (реболинг) стоит от 3000р. за штуку, т.ч. лучше почистить до того, как станет хуже.

  30. Купил SAMSUNG R60+ в мае 2008-го. Висту сразу же снес, поставил «Хрюшу». Пришлось попариться с дровами, особенно туго поддались функциональные клавиши, — теперь работают все без исключения. Семерка тоже пошла, скоро планирую протестить Восьмерку. Но работать все равно буду на ХР — видеокарта слабенькая и апгрейду не поддается. Встроенной вэбки, микрофона и bluetooth нет. Когда загорелось почистить ноут, очень долго и безуспешно искал на просторах нэта руководство по разборке/сборке, дабы не сломать замки и корпус. Пришлось самому разбираться. Примерно через пару недель подвернулось таки фоторуководство, которое распечатал и берегу. Хотя теперь уже могу управиться с закрытыми глазами. Разбираю/собираю очень быстро, абсолютно все, кроме монитора и клавы мою теплой водой под краном. Каждый раз обязательно меняю термопасту. Клаву отстегиваю для продувки от мусора очень часто на ходу, не выключая ноута. Итого мой ноут пережил 6 разборок/сборок до винтика. Работает — дай Бог каждому, порхает, как бабочка. Главный минус — слабая видюха. И звук слабоват, хотя во время игр приходится громкость уменьшать.

  31. Спасибо автору, что не поленился и создал этот мануал. Лично мне он очень помог. Правда не очень доходчиво описан процесс отсоединения шлейфа клавиатуры (я очень много времени потратил на решение этой проблемы). И если автора не затруднит, то было бы очень в тему встроить мануал по замене термопасты, думаю это будет очень кстати. Еще раз спасибо.

    • Отвертку под кнопку сбоку сувал и тянул 0ни снимались… правда пару кнопок все же сломал.

  32. Решил тоже поменять проц, стоит ли менять Т2390 на Т8300? Будет ли ощутим результат такой замены? И еще подскажи, пожалуйста, как обновить биос.

    • Будет, примерно процентов на 70 должно казаться быстрее. Память на 800 мгц купить придется к нему, иначе прироста особо не заметите. Биос обновлять просто — идете на сайт производителя, ищете заветный exe, запускаете и следуете инструкциям… Там вообщем-то ничего сложного, главное авир выключить перед этим и все «умные» программы закрыть. После обновления биоса ребут, загрузка дефолтных настроек биоса и все собственно. Биос лучше обновить до смены процессора иначе если в старом биосе нет данных о процессоре, то он не разрешит запуститься ноутбуку — придется снова разбирать.

  33. Доброго времени суток! Проблема у меня такая: ноут Samsung R60 Plus был залит небольшим кол-вом воды, пропал звук на динамиках (через наушники есть), не видит флеш карту, но самое интересное стал включаться раза с 20-го. Ноут был полностью разобран , почищен, заменена батарейка, обновлен биос., протестирован винт и оперативка, ощибок нет. Если он запускается, работает отлично, проблема только запустить. При нажатии на кн. включения, слышно как стартует винт, иногда слышно кулер, светится индикатор. Впечатление будто запускается только когда нагреется. Если запустился один раз, то можна его спокойно выключать, перезагружать, без проблем, но если оставить выключеным на пару часов, всё повторяется. Есть какието варианты решения этой проблемы. Буду признателен за любой совет. Спасибо!

    • Вообще странный баг, видимо биос не запускает процессор. возможно какие-то проблемы в питании процессора или мостов. возможно где-то подпортились электролитические конденсаторы или где-то трещина в пайке или дорожках и когда есть контакт — все запускается.попробуйте включить ноутбук и когда запустится — пошевелить его — поднять там и т.п. если он сразу начнет глючить и т.п. то скорее всего дорожки где-то отлетели и потребуется реболинг.
      Отсутствие звука в динамиках — скорее всего выходной усилитель сдох. С карточкой — наверное чипсет подварился… Тут только гадать остается.

    • Не знаю если честно. В 1 модуль скорее всего будет работать, а вот в паре — не факт.

  34. Большое спасибо! Супер мануал,лучший из тех,что искал и нашел.Единственное вставлю может кому полезно будет: шлейф клавиатуры что бы снять необходимо черную планочку поднять ( она служит защелкой) со стороны входа шлейфа, можно ногтем можно отверткой.А лучше если автор просто втавит фото с поднятой защелкой.А вообще респект автору.

  35. Доброго времени суток! Проблема у меня такая: ноут Samsung R60, дал сосед проверить на работоспособность. Экран очень темный и это не вина настройки. Посмотрел на шлейф от дисплея, так там отсутствуют несколько медных усиков на штекере. Вопрос! Так должно быть или чьи то руки выломали?

    • Если честно — не знаю 😉 Предполагаю что с разъемом все ок. Скорее всего сгорела лампа подсветки (а за ней возможно инвертор). У этой модели ноутбука матрица с лампой подсветки (она еще выключалась Fn + F5). От старости лампы выгорают (сначала тускнеют потом вообще перестают работать) и вы ничего не видете. Лампы там вроде должно быть две (сверху и снизу). Вообщем попробуйте Fn+f5 — если ничего не меняется, то скорее всего лампы (и возможно инвертор). Починка недешевая, тысяч на 5 выйдет имхо.

  36. день добрый, залил вчера свой r60+ чаечком вчера, попытался разобрать, снял клавиатуру, благо на материнку и железо вроде не попала жидкость, клавиатурку поменяю на днях, всё хорошо, спасибо за мануал
    НО ! появилась большая проблема — на включается подсветка, т.е видно рабочий стол только на свету, подсветка сдохла, а может и не сдохла? как проверить? может я гдето упустил какой-то шаг, подскажите, прошу очень, что делать? где проверить подключена ли подсветка =( разборка-сборка ни к чему не привела, заранее примного благодарен

    • Если FN+F5 не помогают, значит сдохла. Скорее всего инвертор или лампы. Думаю первое. Тут только через СЦ дорога.

  37. вечер добрый!тёща попоила ноут кофейком,слава богу не сильно,но теперь проблемка небольшая…не работают кнопки четыре-в правом верхнем-delete,backspace,а в левом нижнем caps lock,shift в чём может быть проблема?заранее благодарен

    • Наверное под контакты затекло. Я когда заливал — пробел через раз работал… Если сильно давить то работал. Мне кажется клавиатура, но может и контролер клавиатуры — несите в СЦ и пусть смотрят. Если желания нет — можно клаву снять и разобрать, но дело геморное, сломать кнопку как нефиг делать, а причина может быть и не в ней…

      • Снимал клаву,почистил,влаги на первый взгляд не видно.Значит всё таки в СЦ дорога.Спасибо за ответ.Кстати очень хорошо описан способ разборки ноута!РЕСПЕКТ!!!!

  38. Здравствуйте, спасибо огромное за ваши статьи, возник вопрос, купил ноутбук NP-R60FY0F/SER еще в 2008 году, по сей день пользуюсь им, работает все исправно, на данный момент стоит родная «Vista», хотелось бы поставить Windows 7, смогу ли я поставить драйвера, и спокойно использовать эту операционную систему? Не будет ли проблем с драйверами? Так как на официальном сайте для Windows 7 их нету. Заранее спасибо.

    • Приветствую. Сможете. Я ставил 7 Pro (64bit), для графики драйвера качал с AMD сайта под Vista — типа legacy чего-то там, встали нормально. Остальное Windows 7 найдет сам, можно поискать какие-то более свежие драйвера на сайтах производителей железа — я качал новые официальные драва на WiFi и Ethernet. Яркость и горячие кнопки от висты работать не будут, т.ч. вам придется скачать утилу от Samsung ноутбуков 7 серии под win7 (она одна все заменяет разом и глючит в разы меньше). Ну и да, оперативной памяти вам надо >2GB для комфортной работы (и 64bit). Я ставил 4GB но Windows увидел только 3.12GB… т.ч. выше 3х на эту модель ставить смысла нет.

      • Спасибо за ответ, у меня 2 GB оперативной, для winodws 7 32 bit нормально? Пока увеличивать не собираюсь.

        • windows7 откушает 700MB просто чтобы запуститься. Ее можно «выпиливать» чтобы уменьшить размер но все равно будет больше чем в XP. Если вас это устраивает то вам хватит. В теории можно и на 1GB запустить но мне для работы требуется много памяти, т.ч. мне 2х бы не хватило, вам может быть хватит.

  39. Здравствуйте. Вроде всё собрал по мануалу, но дисплей не работает, где копать? Спасибо.

    • Если до сборки дисплей работал, то скорее всего плохо шлейф присоединили.

      Другие варианты:
      Поломка шлейфа
      Поломка инвертора
      Поломка логики матрицы
      Поломка видеокарты

      Но скорее всего шлейф.

  40. Есть вопрос по Samsung R60 + ноут включается от БП — но горят только 2 лампочки и все… винт и сд гудят… изображения нету, клава не отвечает

    • Скорее всего ноут не запустился (т.е. питание на привода пришло, а по каким-то причинам система не пускается)
      Причины
      например биос мешает (бывает если прошили не тем биосом)
      при странных обстоятельствах иногда при отходящих контактах оперативной памяти все висит
      не контачет проц в сокете (если вынимали)
      какие-то поломки материнской платы (ноут довольно гибкий, если неудачно схватить — материнка может получить микротрещены).

      Можно в сервис смело нести, решить такую проблему дома вряд ли удастся.

  41. Очень пригодилось спасибо автору.все зделал за 40мин. и он теперь негрееться. по больше бы таких статей !Спасибо.

  42. Спасибо автору все получилось разобрал успешно , благодаря этой статье )). Разбирал чтоб посмотреть что дымит все нашол только ни знаю что дальше делать ))

  43. Спасибо большое, очень доступная и толковая инструкция. И самому ноутбуку спасибо, что так легко разбирается. 🙂 Есть с чем сравнивать.

  44. Ни у кого нет 8-жильного шлейфа для bluetooth к r60 plus, а то я заказал за неимением родного от r45, а он хоть и тот же bcm92045nmd но в комплекте с 4-жильным шлейфом? Или он какой-то стандартный и со своим номером.
    Кста, спасибо за статью, теперь проапгрейдил ноут по-полной: проц t9300, память на 4g(увидел 3.12GB), и ssd на 128 gb. win7x64 полет нормальный(со старым процем звук заикался), драйверы для кнопок с сайта самсунга от более новых моделей, а на сторонние железки(видео и wifi) с сайтов производителей.

    • Там скорее всего USB — поглядите распиновку да может провод сами пробросите, а может и без него будет работать.

      • USB там 4 пина нижних. я пробовал подключить — не хватает чтоб его активировать. Нужно похоже 4 других или еще один пробросить. Вот только работа тонкая, я так не спаяю(.

        • USB как раз 4 пина, наверно что-то не то распаяно или порт отключен. поищите на нем +5V если есть то порт должен работать.

  45. по первому случаю у nata посмотреть скорее всего оперативная память недоконца засунута.

  46. Здравствуйте. Скажите, пожалуйста, как можно заменить разъем матрицы? Дело в том, что «усики» (некоторые проводочки у разъема) были сломаны. Сейчас экран еле-еле показывает. Сколько примерно стоит этот разъем? И сколько будет стоить заменить его? Если Вы это знаете!

    • Честно говоря не знаю. На самой матрице он распаян на платке. Если на шлейфе — то проще наверное шлейф целиком менять. Не сталкивался с таким короче говоря.

  47. Автор, подскажи пожалуйста. Разобрал ноут почистил, собрал, экран не реагирует тупо чёрный как будто и не включался… в чём проблема?

    • Не знаю 😉 Скорее всего шлейф плохо подключили — отключите-подключите заново. Может от статики что сломалось — инвертор выгорел или лампа или еще какие-то проблемы. Еще софтварная кнопочка была отключения экрана — может ее случайно нажали.

  48. мог ли я до чего то рукой дотронуться, что ломаеться от прикосновения? Шлейфы два раза перепроверял, а что за софтварная кнопочка? где она находиться? Подскажите пожалуйсто очень нужен ноут(((

    • Да на клавиатуре она FN+F4 помоему… не помню уже.
      От статики может любая электроника сломаться. Сам ноут то запускается ?

  49. Проблема решина, когда подсоединял шлейф случайно загнул внутри усик))))

  50. Только на этом не закончилось, теперь сломался блок питания))) не даёт зарядку. Как его разобрать ен подскажите? ато я его в руках крутил, не одного болтика не нашол.

    • А почему на блок питания думаете? Может контролер зарядки ? Лампочка на БП горит? Напряжение на разъеме есть ?
      Он вроде неразборный, не знаю есть ли там под наклейкой шурупы — можете проверить 😉

  51. Помогите пожалуста!
    Разбирал ноут для чистки, собрал назад — и теперь при включении ноута на экране какая — то хрень.
    экран весь то красный то синий, все в полоски нифига не видно, полоски плывут , весь экран мигает, дергается, и через пол минуты уже воопще импоссибл что-либо сделать — только выключить.

  52. Может подскажете, каким WiFi-адаптером можно заменить родной на R60+, а то 54Мбит/с уже маловато… Роутер 300Мбит/с теряет смысл. Пропатченые драйвера разлочили стандарт n, но скорости не добавили.

    • К сожалению не знаю что там в whitelist у него. Попробуйте распаковать прошивку и поискать идентификатор этого atheros внутри, скорее всего там где-то рядом будут и другие идентификаторы. Но я что-то сомневаюсь что там есть современные wifi карточки. Хотя может whitelist вообще отсутствует и тогда можно ставить любую… (тоже сомнительно). В любом случае для 300МБ\с надо 2 антенны, у R60Plus там всего одна.

  53. Не мог ты выложить фото материнской платы, и описать где что находиться. Очень надо. Заранее спасибо.

    • Фото материнской платы выложены с обоих сторон. То что там находится я сейчас не напишу — ноутбука у меня уже нет. Но, вообщем-то и так по фото все понятно.

  54. Добрый день! Большое спасибо за подробный мануал по разборке. Доступно и интересно изложено.
    Вопрос мой касается именно модели NP-R60 plus (MB: Praha-SRI). Ноут включается и работает, но через короткое время гаснет экран — лампа подсветки. Внешний монитор через SVGA работает без проблем. Грешил на инвертор, но потом заметил странную картину — при закрытии и затем открытии верхней крышки ноута изображение на 5-7 секунд появляется (лампа загоранется а затем гаснет). В крышке (там где эран) в лицевой панели слева внизу стоит магнит. Разобрал ноут полностью. На материнской плате нашел элемент, который реагирует на магнитное поле. Собран он в корпусе SOT-23 (3 ноги) с маркировкой E12. Возможно это стабилитрон? Я этом не уверен, да и в элементной базе не силен. Однако, если несколько раз подряд провести магнитом над этим элементом (несколько раз засветится экран) то внезапно экран перестает гаснуть и рабтает неопределенно долго. До выключения компьютера. После включения опыт можно повторить и лампа снова загорается. Что это? Запускается инвертор? Подскажите если есть сображения.
    Заранее благодарен.

    • Инвертор перегорает, когда лампы подгорают обычно (у них определенный ресурс). Вряд ли проблема в герконе. Что за Е12 честно говоря не знаю. Но думаю что с какого-то раза инвертор запускается, а с какого-то нет. Я не работаю в сервис-центре, т.ч. тут по технической части вам вряд ли помогу.

  55. Добрый день! Классная статья) на могли бы вы помочь мне разобраться в одной проблемке… я разобрал ноут, потом его собрал.. и все работает.. за исключением экрана. вернее он работает только очень слабо загорается при включении и при выключении… но так ничего не отображает. Если подключать внешний экран все ок. Разъем матрицы точно подключен хорошо..

    • Похоже на какие-то проблемы с лампами-инвертером. Хотя не отображает не знаю почему , может контроллер на матрице полетел. Герконом тут не отделаешься, это точно.

      • нашел проблему, просто один усик у контакта загнулся, но теперь только пол экрана работает да еще в верху пара полос…

  56. Всем привет. Проблема такая, разобрали ноут почистили, собрали, всё работало отлично, потом не много начал мерцать экран, появлялись маленькие точки, через некоторое время исчезают, появляются в другом месте, если не много пошевелить шлейф LSD, начинал нормально работать, без искажений на дисплее, через некоторое время ноут совсем выключился и больше не хочет включаться, из-за чего может возникнуть такая проблема?

    • Искрило искрило… и перегорело. Наверно в этом. Несите в СЦ, пусть смотрят в чем проблема.

  57. Дельная инфа. За пару часов разобрал, прочистил, промазал и собрал. Всё гуд.

  58. Добрый день.После разборки, чистки кулера и сборки. монитор показывает все в зеленом цвете. Что это такое???

  59. После разборки, чистки кулера и сборки. монитор показывает все в зеленом цвете. что делать?

    • Предполагаю что у вас проблема в шлейфе дисплея. Попробуйте отключить-включить.

  60. у меня такой вопрос, что может быть с ьаким вот самсунгом, если припечатании…или каком либо передвижении его же происходит омерзительный электронный звук, комп виснет и все!
    Потом только перезагрузка

    • Предполагаю что материнская плата где-то треснула (микротрещина или отпаялся контакт) и при деформации корпуса (а он у этой модели очень мягкий) контакты отходят и случается какая-то нештатка для системы — она визжит и уходит в ребут. Могу ошибаться. Я бы лечил духовкой (прогрев) или выбросил и купил другой, т.к. ловить глюки подобного плана в моей работе непозволительно.

  61. Доброго. Проблема состоит у меня в том что мерцает лапочка на панели зарядки и его аккумулятор из жил своё из за этого мерцает экран то ярко то тёмно мне не даёт поставить( система ссылаеться не на батарею а на адаптер но адаптер работает качественно) новые операционки то есть 8.1 винду а ноут р60. как то может подскажите как можно заставить его не видеть батарею а без неё он не работает и это меня просто выводит. или обмануть его как то. помогите чем подскажите что может попробовать

    • Ноутбук может работать вовсе без батареи (мой на стенде работал перед тем как я его купил). Попробуйте отключить батарею (в выключенном состоянии) и подключить кабель. Ну или вариант за 1000р. купить батарею на eBay %)

  62. Добрый день.
    Сегодня произошло следующее:
    — при подаче напряжения на БП, индикатор питания (зарядки) на ноуте Samsung R60+ загорелся зеленым, но при этом включить его, нажимая на кнопку включения, невозможно;
    — отключил БП от сети, отсоединил БП от ноута, индикатор питания продолжает светиться зеленым, вытащил АКБ, тогда индикатор потух;
    — с вытащенным АКБ подключил БП к ноуту, включил в сеть и ноут включился и нормально работает.
    Далее вставлял АКБ и получал вышеописанную картину, т.е. ноут не включается с АКБ, индикатор горит и с БП и без него, а без АКБ — ноут включается от БП и работает. АКБ заряжен полностью.
    Возникает вопрос. Проблема в АКБ и решить ее можно заменив его? Или проблема в какой-нибудь микросхеме питания на материнке и замена АКБ ничего не даст?

    • Не знаю на самом деле. Там еще есть контроллер в АКБ, но я не думаю что глюк из-за него. Попробуйте у кого-нить временно взять АКБ на тест, больше идей пока нет.

      • Спасибо за совет, но поработав денек без АКБ, решил установить ее обратно и к моему удивлению ноут включился и дальше продолжает работать так, как ему положено. Даже не знаю, что дальше делать, ждать повторения истории?
        P.S. Включил в БИОСе «умную калибровку» и АКБ со 100% разрядился до 0% минут за 7-10 ( по мануалу эту операция должна занимать 3-5 часов), т.е. АКБ уже можно считать мертвым.

        • Если это глюк — он вернется. В любом случае если батарея не держит — лучше бы контролеру батареи об этом знать, иначе будет выключаться внезапно думая что батарея еще имеет заряд.

  63. Ой..!
    Такой шкарный мануал-чик.. первые в жизни такое пособие вижу, такого кач-ва, + доп. фоты, которые также многое поясняют..
    Все сделал за 40 мин.. Туда-обратно!
    Класс — теперь куллер не гудит.. А то 4 года мучался..

    Спасибо! Владимир Юрьч..!
    Просьба к Вам, можт есть у Вас похожий мануальчик для нетбуки Lenovo S9?
    Та же самая история с коллером — гудит! А разбирать пытался.., пару раз, но не выходит до него добраться, чтоб снять..! Или тыкните, куда нибудь, где видели может подсказки..
    По любому — Ваш мануал — образец для многих производителей, как SM писать нужно..

  64. Владимир Юрьч.. А случаем схемы этого бука R60 у Вас нигде в закормах не найдется?
    А то тут рылся по нету.. стоко червяков всяких нахватал.. А обещанную у всех схему так и не получил..
    Что то с питанием..
    Батарея заряжается (с 0 до 100% — час -1.5..) а При работе от сети не пишет, что есть сеть!(типа нету её) -> и минут ч-з 5 говорит, что батареи осталось 7% — и уходит в спячку..
    Выходной дроссель штатного сетевого адаптера очень сильно греется.. Куда копать не понятно.. Адаптер выдает норму 19.5в и при нагруке 2.5А (другой нету — но и это достаточно) — греется не сильно..
    Грешу на внутренний контроллер питания.. А без схемы как то не «кошерно»..
    Вот ведь.. Только все собрал не так давно по Вашуму мануалу.. Так все шикарно работало.. Даже проц планировал Т9500 ему поставить.. А теперь — куда он такой.. В сервис тащить — так ведь попросят за ремонт, как за новый МАС-аир..
    Прийдется наверное на запчасти его распродать.. Если не удастся ничего сделать ручками..
    Спасибо еще раз..

    • Вряд ли вы найдете такую информацию в открытом доступе. Я находил какой-то прототип ноута на RS600 но он был не факт что R60Plus и не факт что правильный. Можно попробовать поглядеть что там за деталюхи и погуглить типовые схемы включения, уверен что там что-то стандартное должно быть. Ну или в сц спрашивать схему, у меня нет и где их берут я не знаю (

  65. Здраствуйте!!!
    Прочитал мануал от начала до самого конца — оценка 5+.
    Но после сборки ноута появилась небольшая проблемка — перестала фиксироваться заглушка Express 54 Card.
    Просто после запихивания на свое место она вылезает обратно.
    Помогите пожалуйста хоть чем нибуть.
    Заранее большое спасибо!!!

    • У express card внутри специальный кейс из железа и в нем фиксатор для карточки. Наверное проблема в нем. Сам я с такой проблемой никогда не сталкивался, а ноутбука у меня этого уже нет, т.ч. к сожалению посмотреть как оно там устроено не смогу.

  66. Здравствуйте , нужна помощь!
    Проблема такая : При нажатии кнопочки включения на нижней панели моргнут зеленые кнопочки , те что слева после индикатора питания , остается гореть лишь синяя лампочка и зеленая (иногда красная). проблема в том что нечего не происходит , горят эти 2 лампочки и все , экран молчит вообще.
    Что я знаю :
    Материнка без повреждений (визуально , все на месте) , кулер работает , процессор/видеокарта нагреваются (все как обычно) , Это началось после того , как на открытый ноутбук упал телефон (мятин и трещин нету) .
    Вообщем странно все это……
    Прошу помочь!!!!

    • Так понимаю в BIOS оно уже не ходит и винчестером не шуршит ? Есть вероятность что не проходит post, возможно на материнке микротрещины. Попробуйте вынуть-вставить оперативу (иногда помогает, иногда надо вынуть 1 планку вовсе т.к. она умерла), отключить винчестер и привод кд — если не запускается — то в сервис.

  67. Принесли уже не рабочий, все гудит привод, кулер начинает вертеться когда темпиратыра начинает расти но экран темный, разбирал по вашей схеме, да на монитор шлейф слегка вылез, поправил собрал все равно темный что может быть

    • Темный в плане не включается? Кристаллы на нем шевелятся? Посветите на него спереди фонариком, если видно что изображение есть, а света нет — то лампа\инвертор. Если ни того ни сего — то не скажу, в СЦ нести надо.

  68. Восстановил петли. Со временем петли на столько расшатались, что люфт крышки стал на столько не приятным, что я решил это исправить. Отделив экран от корпуса (достаточно снять клавиатуру, декоративную накладку над клавиатурой и выкрутить два винта снизу они подписаны) разобрал крышку-экран. достаточно вытянуть резиновые пробки по периметру экрана (5шт) и выкрутить винты. Защелки расположены по всему периметру достаточно часто, отщелкивал медиатором, самые не удобные были в углублениях возле петель. дальше открутил и снял петли. повертел в руках.. помогло пиво, вернее банка. вырезал прямоугольник около 1см шириной и длиной на длину неподвижной части засунул в корпус и все! на вторую петлю пришлось потратить еще один прямоугольник, был больше зазор.
    Надеюсь кому-нибудь будет полезным и кто-то наделает фоток.
    потом уже рассмотрев понял, что можно было не разбирать рамку. петли собраны на валу, который шлицами входит в ту часть, которая прикручена к крышке. Достаточно просто вытянуть ее из петли.

    • Здорово придумали) У людей, кстати, часто случается проблема — петля из силуминия и при сильном прогибании крышки (например неаккуратной носке в сумке на боку) петли через некоторое время лопаются поперек (отрывается ухо крепления от петли). Заварить реально (правда не обычным сварочником), но держится после этого не сильно долго — проще поставить петлю с донора.

  69. Спасибо автору за инструкцию! Пришлось воспользоватся после самостоятельного разбора «старичка» для прочистки от пыли. Разбирала по средству снятия задней крышки (по незнанию), в результате два шлейфа отсоединились. С помощью ловкости четырех рук вроде как присоединили, но экран не работал. Потом нашла этот сайт, по инструкции сняла клавиатуру, оказалось разъем матрицы отсоединился, заодно и шлейфы поправила. И вуаля, ноут снова в форме! Спасибо)

  70. Автор, спасибо за разбор.
    Подскажи, как уладить проблему — выкручивал винты HDD, один вышел нормально, у другого погнулась крестовина на шляпке, как теперь его выкрутить можно?

      • Если часто разбирать — они косячатся, так же они косячатся если отвертка с неправильной заточкой или размером. Собственно так косячится 99% шлицов. Я эту проблему решал так — брал отвертку маленькую и очень острую (плоскую) и «нарезал» новый шлиц 😉 потом когда прокорябаная дырка начинала напоминать шлиц — вдавливал отвертку посильнее и пытался крутить. Для вариантов, где болт не сильно утоплен может подойти вариант с утиками — берешь за шляпку и крутишь, главное не отломить сразу.

        • Получилось с плоской отверткой. Сначала чуть продавил границы, потом с силой вывернул)) Сейчас уже обратно собираю. Ух.. заработало бы..

  71. Спасибо большое Автору!!
    все разобрал, собрал, все работает никакой шлейф не отошел, инструкция очень удобная, и проста.
    А разбирал ради интереса все и так работало кроме микрофона, который после разборки-сборки так и не заработал( может просто замена нужна..

  72. разобрал, нечаенно вытянули один боченок. если смотреть на материнку с верху, тот который с лева под кулером он там один, вроде вставили обратно, за что отвечает не знаю. не пояли, но вставили плотно. остался один лишний болтик маленький. комп включаеться, кулер крутит, веник тоже, но не загораеться монитор. подключал к внешнему без результата

    • Это как понять «вытянули боченок» ? Оторвали конденсатор ? Может его запаять? Ножки если оторвали то дохлый номер, надо новый купить и запаять. И включать я бы его так не рекомендовал — искра может сделать еще хуже.

      • да оторвали, одна ножка осталась на плате, попытался вставить обратно думал прокатит. а монитор именно из-за него не работает или другая причина?

        • Увы, сейчас уже он может неработать из-за созданных вами причин 😉 Конденсатор перепаяйте. Поглядите, может быть еще что оторовалось. Шлейфы проверьте, отключите-подключите на всякий случай.

  73. ни где где не могу найти за что отвечает этот конденсатор. подключал внешний монитор к
    ноуту, нет сигнала.

  74. Короче все заново разобрал, оторвал до конца этот конденсатор, все смазал спиртом и заново собрал..
    Комп заработал все хорошо…
    Только теперь плохо работает вход для наушников … там где этот конденсатор и находился!
    Тоесть если полностью всунуть вход то не пашет, а на половину коротит и работает!
    Может этот конденсатор отвечал за вход для наушников?
    Насколько долго он проработает..
    Комп стал тише работать и меньше греться!

    • Конденсатор сглаживает искру — как бы амортизирует. Без него звуковуха из строя может выйти. Обязательно поменяйте его на такой же по характеристикам (вольтаж и емкость) и соблюдайте полярность иначе ебнет.

  75. Я позновато нашла эту статью. Включаю комп, изображение без красного, цветопередача через одно место. 🙁 Моей целью было прочистить кулер, видимо повредила шлейф матричный. Можно ли что-то сделать мне самостоятельнос ним или нести в ремонт?

    • Попробуйте аккуратно отключить и подключишь шлейф матрицы, может быть просто контакта нет.

  76. Подскажите, пожалуйста, у меня ноутбук. Я его разобрал, чтобы почистить, собрал, а когда включаю кнопки горят, экран не показывает, и еще, кулер крутится, и будто разогнаться не может. Ноутбук Acer Aspire 5530, можете ответить вк? Просто я долго этот сайт искал, vk.com/kondrashek или по email

  77. Замечательная статья! Отметил вас. А не подскажите, что может быть с клавой. Разобрал ноут, почистил кулер, собрал. Результат: кливитура «умерла. Работает тачпад (если я правильно называю сенсорное окно внизу), а кливиши — не одна. Пытался переустановить шлейф от клавитуры всеравно — никак. Работаю сейчас автономной клавой через USB. Сможите помочь?
    Спасибо, Владимир

    • Ну либо клавиатуру повредили (шлейф например где-то), либо может где-то чипсет пробило от статики. Как вариант — попробовать взять другую клавиатуру и подключить. Еще попробуйте контакты спиртом протереть на шлейфе. Новая клавиатура стоит баксов 20 на eBay, правда почта россии ее может замять.

  78. Спасибо за статью! Просто класс! Разбирал по поводу поломки разьема питания Samsung R60, заменил сломанный разъем питания на материнке… Сейчас работает только от аккумулятора, заряженного на другом компе, а от сети никак, даже лампочки никакие не светятся. Что может быть? Как проверить что напряжение на материнку поступает?

    • БП скорее всего импульсный. Было бы все обычно — то можно было бы померить вольтметром. Попробуйте сносить к знакомому электронщику или в СЦ.

  79. Всем приятного дня.Подскажите пожалуйста .Ноутбук Samsung R 60 .Замена динамиков.Достаточно ли снять лишь клавиатуру?

  80. автору привет.спасибо за всю инфу. помогло многое. а вот вопрорс на засыпку. при включении не читает жесткий диск(диск рабочий) диск крутит индикатор не загораеся. постоит выключеный минут10-15 включаеся на 5 минут и снова гаснет. ноут чищен на куллере паста меняна. что еще может такого быть? заранее спасибо!!!!!

    • Ну наверно или проблема в диске, он может «работать», а потом не работать. У меня в практике был диск Toshiba который каждую минуту подвешивал весь компьютер на 30 сек и это никак не лечилось — висло даже в BIOS.
      Если проблема не в диске — смотрите питание диска, если оно не стабильно или мало — диск отключится. Проверить просто — ставите 100% жесткий диск с таким же током потребления и смотрите как он поживает 😉 Так же имеет смысл проверить контакты разъема, может от частого вынимания разъем разболтался и контакты на материнской плате треснули и периодически отходят.
      Если проблема случается после загрузки — возможно какие-то кривые настройки энергосбережения, попробуйте покрутить их.

  81. Добрый вечер!

    Спасибо за мануал, отличный. Прошу подсказать, проблема такова: ноутбук перестал включаться. При вставленной батарее лампочка зарядки сначала горит зеленым, затем красным. При попытке включения лампочка работы (самая правая) один раз быстро моргает синим и все, больше ничего не происходит. В чем может быть проблема?

    заранее спасибо.

  82. Здравствуйте! Тот же ноут, R60+, заменил сразу и проц и оперативку, ноут стартуер, загружает биос, в биос входит, в биосе все правильно отображается, процессор, частота, оперативка, жесткий, двд, но дальше биоса ничего не происходит. Черный экран. Что это может быть?

      • Судя по всему, проблема в биосе. Вот тут по ссылке ситуация как у меня — https://www.rom.by/forum/samsung_R60Plus_proshivka

        У меня версия 00YJ. А у вас в заметке по апгрейду проца вы кидали ссылку на версию 08YJ, видимо мой биос сильно старый оказался.

        Попробую вернуть родной проц и поставить свежий биос из-под Виндовса (у вас в заметке по апгрейду процессора скачал файл, спс). А вы не могли бы подсказать, как это правильно делать? 🙂
        И спасибо за разбор, очень помог. Теперь разбираю и собираю почти неглядя за 5 минут.

        • да там вроде все просто. выключаешь все программы и антивирусы. запускаешь exe — ждешь. потом он говорит что типа ща ребутанется и все.

          • Ок, спасибо. Засунул пока старый проц, все работает, но из-за нерабочей батареи, прошивальщик не запускается (ругается на заряд), придется теперь еще батарею новую искать 🙂

          • Спасибо, все сделал. Батарею купил, биос обновил, Т8300 завелся. Спасибо за гайд, помог.
            Правда один раз я все же лоханулся. В один из разъемов, которыми крепится клавиатура (KBD), зачем-то начал ввинчивать толстый шуруп, которые крепят две половинки ноутбука. Понял это, когда уже его невозможно было вывернуть обратно. Вытащить его обратно не выходит никак вообще, он там намертво вошел.

  83. Всем доброго!!! Мануал великолепный! но блин не помог. Кароч изначально была такая хрень: работает работает кулера не слышно(он и не включился) начинает греться. греется сильно но кулер не стартует. закрываю крышку, он засыпает, потом открываю нажимаю вкл и далее 2 варианта: или кулер включается сразу оч быстро крутит, охлаждает и сбрасывает обороты, или надо несколько раз нажать на кнопку вкл и он тогда начинает крутиться. Вот как то так, а если вовремя такую процедуру не сделать он тухнет от перегрева. потом его включаю бывает кулер сразу включится, бывает нет. опять кнопка вкл. такое ощущение что кулер иногда подвязывается под кнопку вкл)))) а инода в 70% случаев работает все ок. чистка не помогла. куда копать добрые люди???

    • ну или биос такой или проги какие стоят, регулирующие вращение кулера.. ну или сам кулер померает — может его подклинивает.

      • хз попробую форматнуть С. а так вообще проблем интересный. к стати еще вопросик тесть принес старый ноут компак. говорит работал, а потом умельцы с его работы полезли чего то сделать чтоб лучше работал(умельцев уже не найти) и ноут умер((( включаешь кнопкой, а пару тройку сек загораются неск светодиодов щелкает cd привод и тухнет. не подскажешь что может быть?

        • да что угодно в теории. может контакты отошли, лапами залапали, например. может статика пробила — криворукие криворучки в засаленых свитерах натерали материнку шерстяной тряпочкой. может там просто часть деталей украли — такое тоже бывает.

  84. А может ли из за порваной изоляции на проводе антены wi-fi. появлятся синий экран смерти?

  85. Здравствуйте. Немного не в тему, но подскажите, пожалуйста. Левая кнопка глючит давно, думаю менять тачпад, поменяю сам благодаря Вашему мануалу. Можно ли узнать part number тачпада не вскрывая ноутбук?

  86. Самих тачпадов, на том же ebay много, есть и на авито, но если NP не совпадет, деньги на ветер. Видел, этот же R60plus, но разные NP тачпада и ничего путного не нагуглил, как узнать part number собственного тачпада. Один продавец, на мой вопрос об актуальности NP, ответил «да», вот я и в замешательстве. В любом случае спасибо за мануал.

  87. Афтар почему-то пеарит Ибай, хотя в его время уже был алиэкспресс.
    Это он спецом так?

Добавить комментарий

Ваш адрес email не будет опубликован.
