Апгрейд матрицы ноутбука hp probook 4540s

Дата Автор cdb47 комментариев

Предыстория

Однажды загорелось мне заменить матрицу своего ноутбука HP Probook 4540s на что-то более приятное глазу: на прошлой матрице меня не устраивала цветопередача, недостаточные углы обзора и низкое, как мне казалось, разрешение.

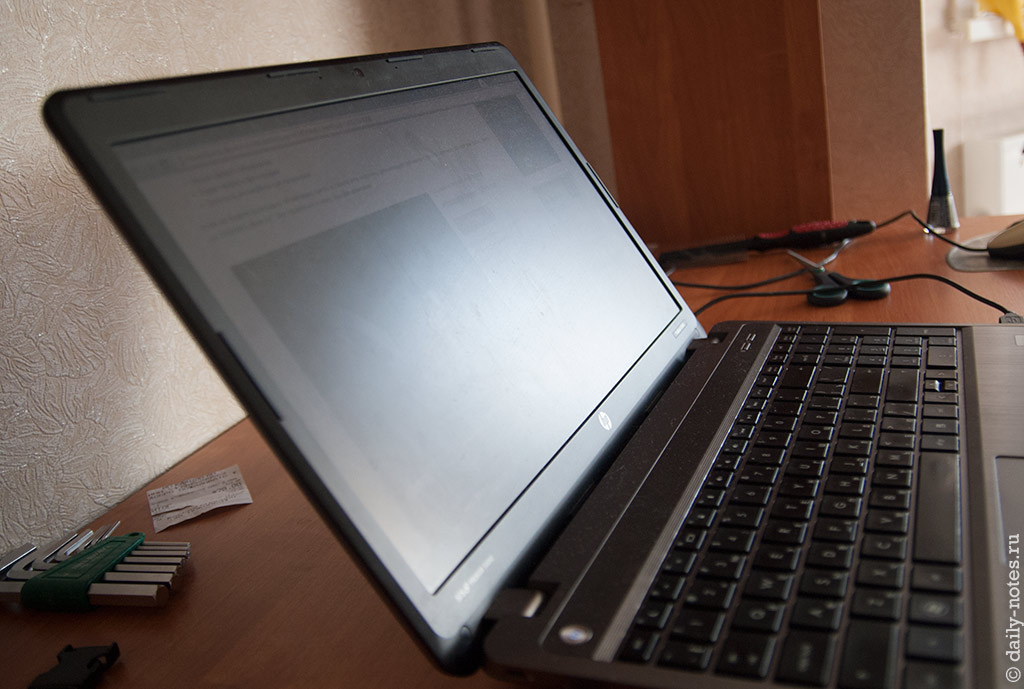

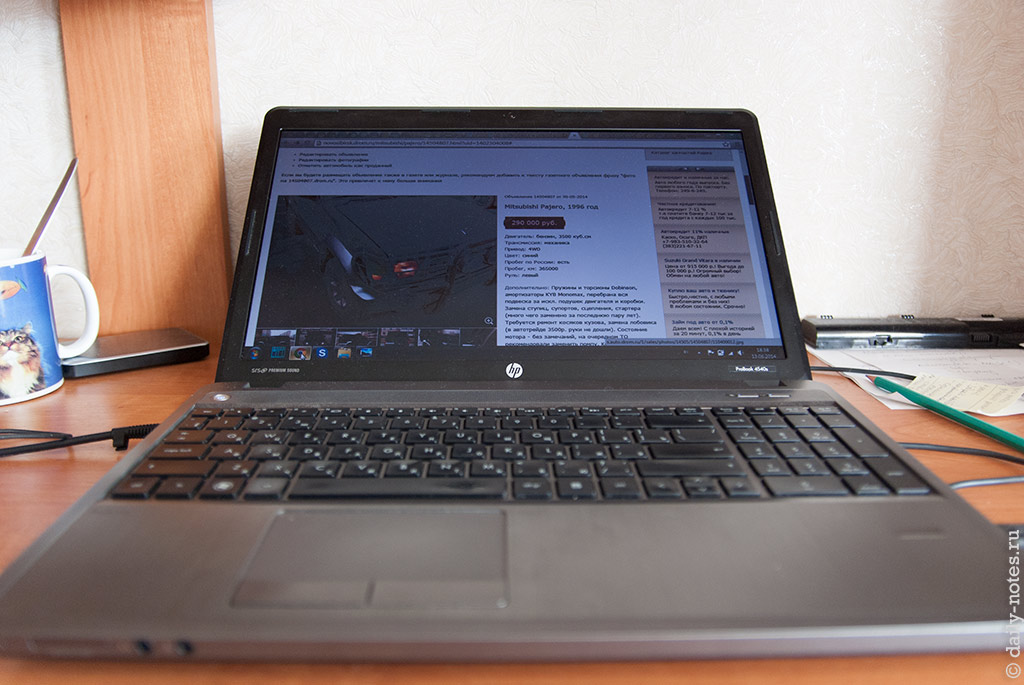

LP156WH4-TLD2 обзор спереди

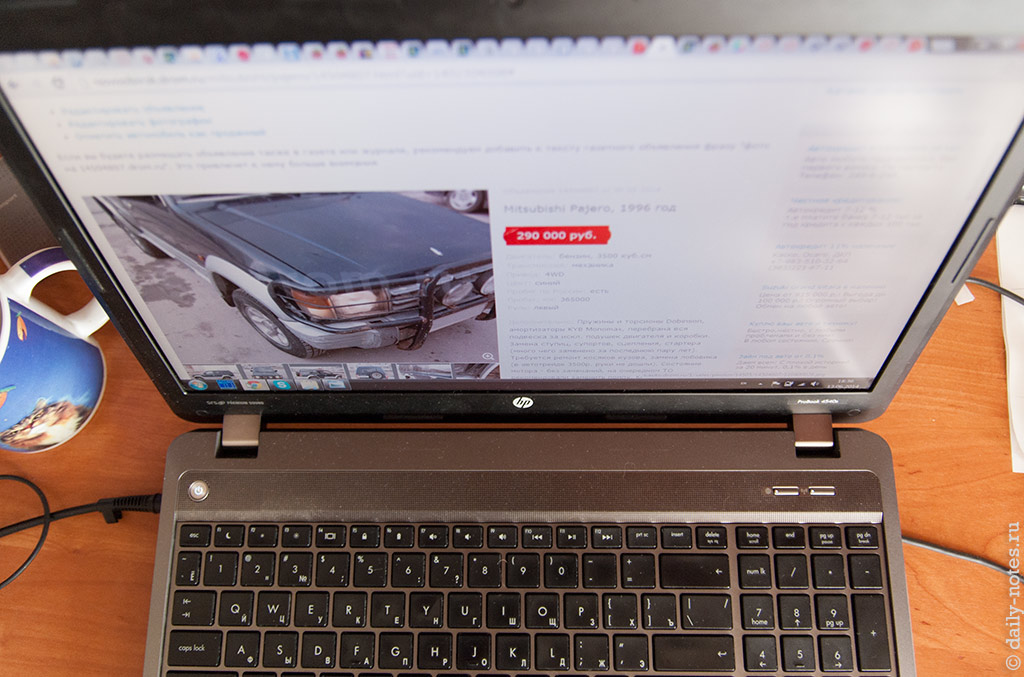

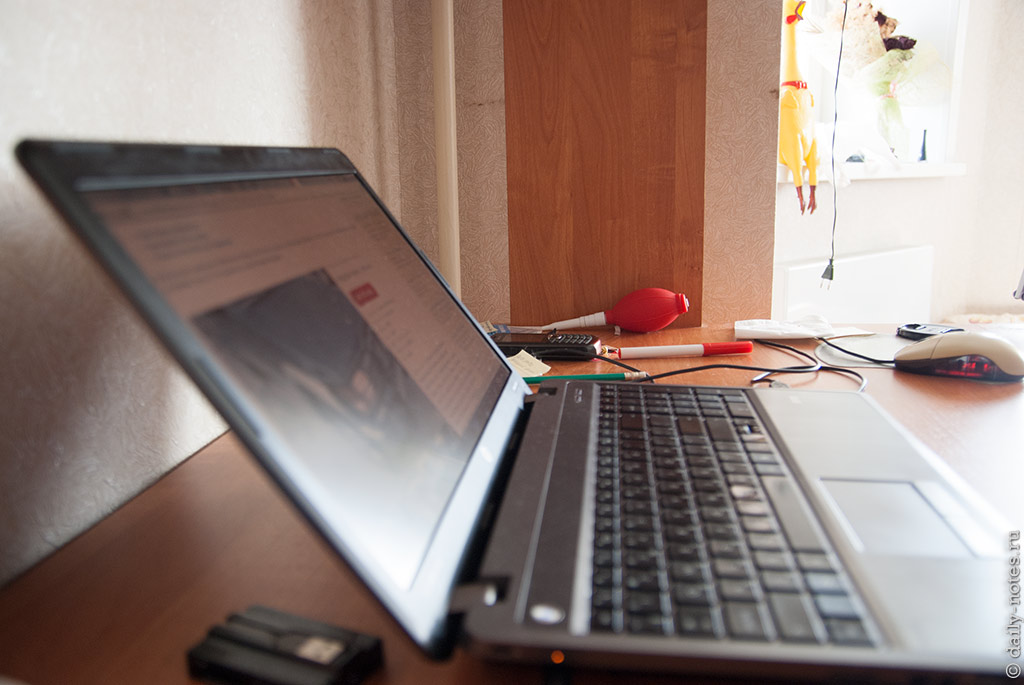

LP156WH4-TLD2 обзор сверху

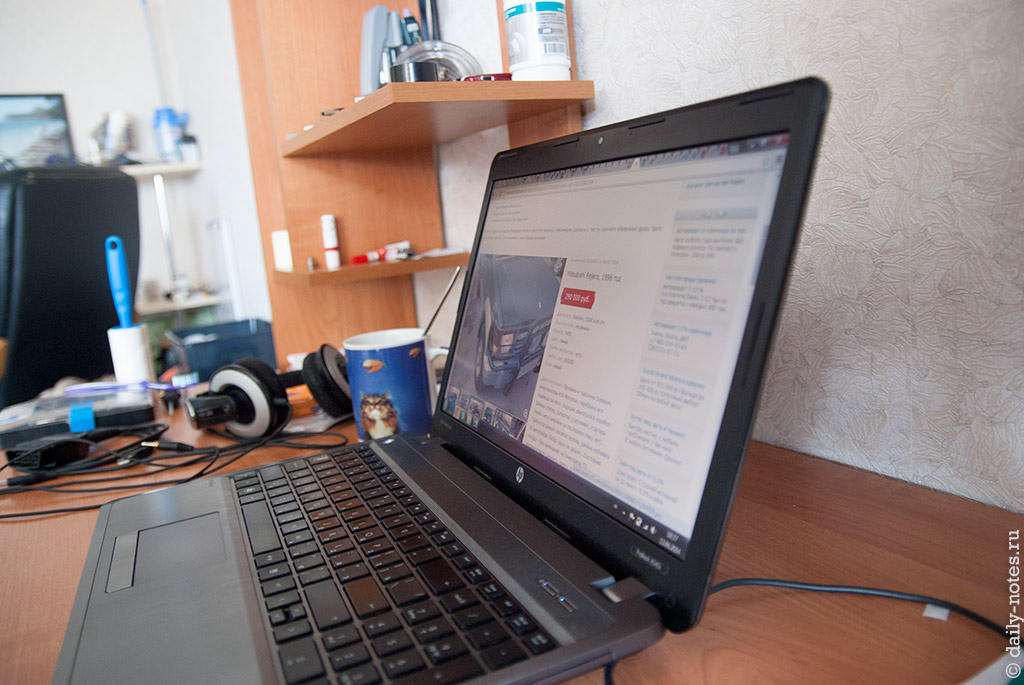

LP156WH4-TLD2 обзор справа
LP156WH4-TLD2 обзор слева
LP156WH4-TLD2 обзор снизу
На самом деле у 4540s довольно неплохие матрицы (в моем ноутбуке стояла LP156WH4-TLD2 от LG) с низким энергопотреблением (~4W без ШИМ)  и разрешением 1366*768 — достаточно удобным для чтения и редактирования текстов с дефолтными шрифтами Windows.

Но в один прекрасный день я зашел в DNS и увидел ноутбуки с матрицами Full HD на 15.6″ — яркие цвета, огромное количество свободного места на экране… В тот момент я и решил, что хочу новую матрицу.

Перед покупкой я стал подробно изучать эту тему: нашел в интернете информацию о том, что матрица ноутбука подключается через шину LVDS (6 бит, 1 канал), и что 2 канал LVDS на материнской плате распаян и работает нормально. Для матриц с разрешением до 1366*768 одного канала LVDS достаточно, а для большего разрешения нужно использовать двухканальное подключение, которое в некоторых ноутбуках не поддерживается (контакты 2-ого канала на разъеме LVDS физически не подключены к видеочипу). Таким образом, найдя 2х-канальный кабель для hp probook 4540s, можно подключить матрицы с большим разрешением.

К сожалению, мне не удалось найти кабель для данной модели ноутбука, поэтому я купил на eBay LVDS-кабель от ноутбука HP Probook 4740s (17″ ноутбук с разрешением матрицы 1600*900, PN: 50.4RY03.001), который обошелся мне в $5. Этот кабель немного длиннее, но к ноутбуку он подошел.

После этого, мне оставалось только выбрать подходящую матрицу (с теми же размерами, креплениями и расположением разъема, как у старой матрицы) с 6-битным LVDS — в этом мне помог сайт panelook.com. Потратив некоторое время на поиски, я остановил свой выбор на матрице AUO B156HW01 v4 (Full HD, матовая, с улучшенной цветопередачей и энергопотреблением 11W), в интернете она стоила около 130 USD за Grade A++ (без битых пикселей и прочих дефектов).

Я решил немного переплатить и купить матрицу в России, т.к. в случае обнаружения битых пикселей не хотел решать дополнительные проблемы с возвратом товара. Нужную матрицу нашел и купил у +ms+ с ixbt.com за 5000р. (доставка обошлась в дополнительные 500р), кабель купил на eBay за $5 + $5 заплатил за трек-номер. Через две недели всё это барахло было у меня («Почта России» наконец начала работать?), и начался процесс апгрейда.

Замена матрицы на HP Probook 4540s

Всем, кто ни разу не открывал свой Probook, рекомендую сначала прочитать запись про апгрейд 4540s, чтобы понять, как открывается крышка. Ниже предполагается, что крышку вы открывать умеете 😉

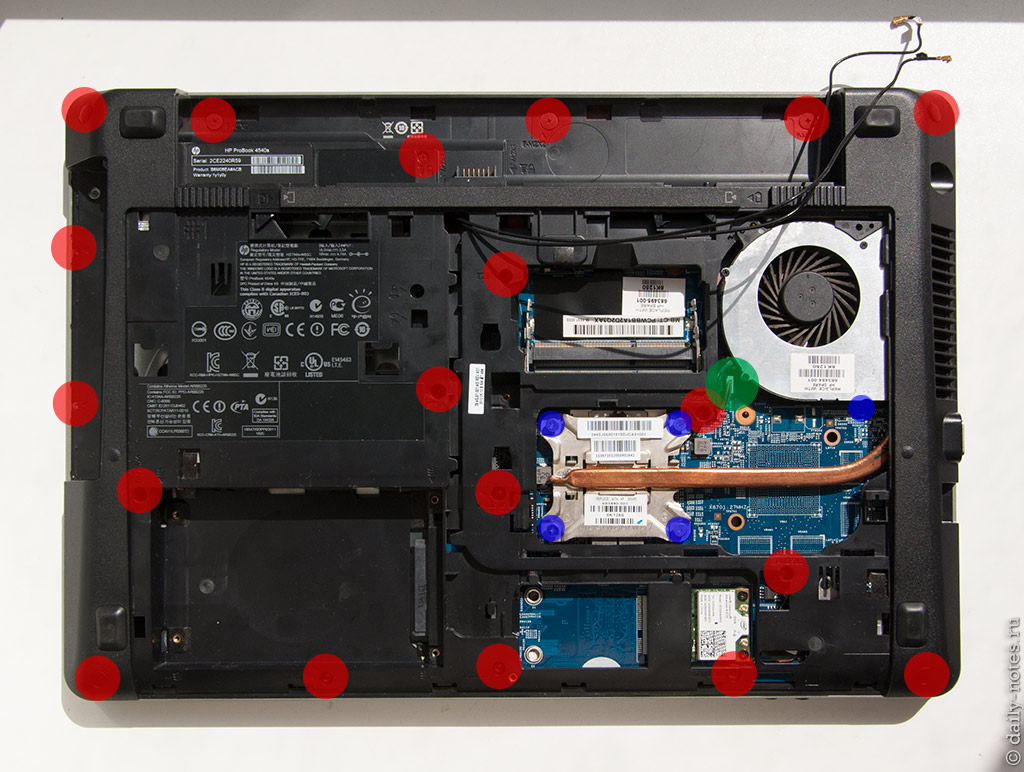

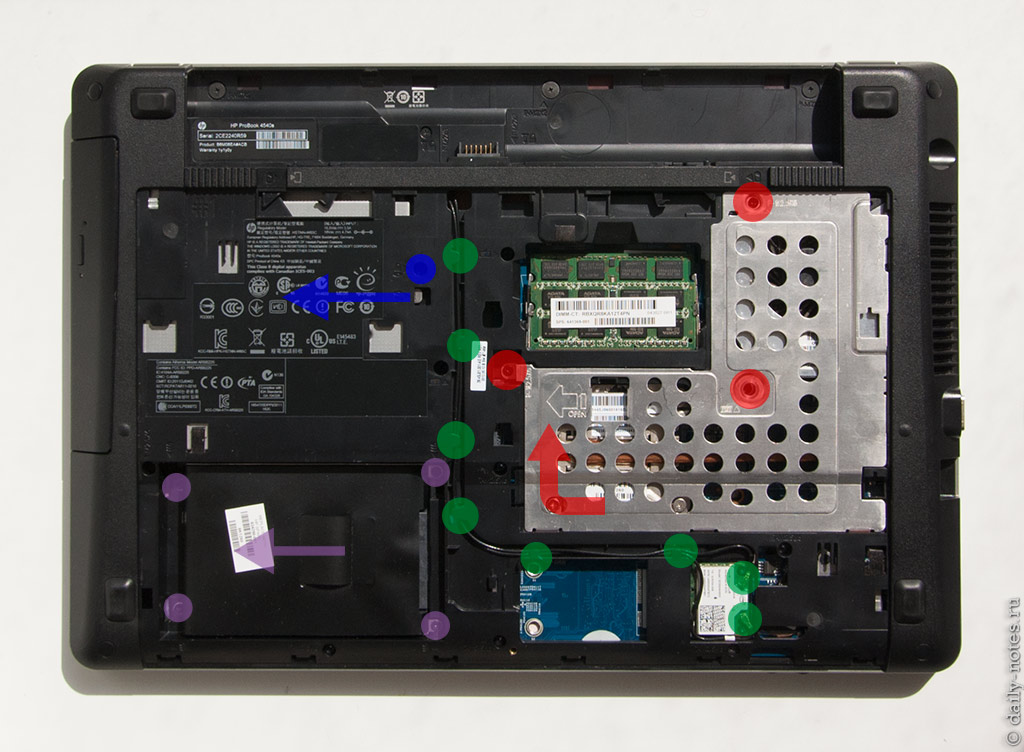

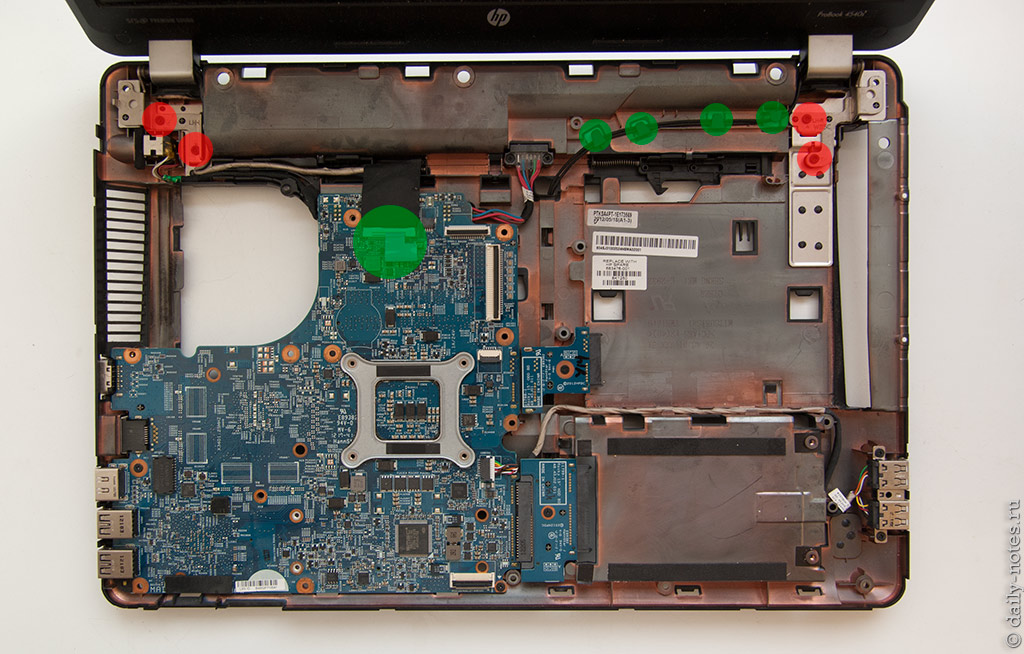

Начинаем разборку HP Probook 4540s Для начала вынимаем все лишние устройства, которые могут помешать разборке:

  • HDD — можно случайно уронить ноутбук и стрясти ему голову (помечен фиолетовыми кружочками);
  • DVD-ROM — под ним располагаются 2 винта, держащих верхнюю часть корпуса (помечен синим кружочком);
  • Провода антенн WiFi и 3G модема, если он у вас есть (помечены зелеными кружочками);
  • Система охлаждения — её винты держат верхнюю часть корпуса и клавиатуру (помечена красными кружочками);
  • Память — чтобы лишний раз не задевать её в процессе разбора.

Эту модель Probook проектировали очень умные люди — все винты подписаны (размер/тип), и чтобы что-то открутить не надо разбирать весь ноутбук…. ну если вы, конечно, не решили поменять матрицу 😉

Продолжаем разбирать HP Probook 4540s Далее снимаем систему охлаждения. Сначала отсоединяем коннектор вентилятора (отмечен зеленым кружком) и выкручиваем 1 винт, который его крепит (отмечен синим кружком). После этого аккуратно выкручиваем крест-накрест винты из радиатора на процессоре (помечены синими кружками) и вынимаем систему охлаждения.

Выкручивать надо постепенно ослабляя все винты, чтобы не повредить кристалл. После этого стоит извлечь процессор из сокета, чтобы случайно не повредить в процессе разборки ноутбука. Затем вывинчиваем все винты, помеченные красными кружками.

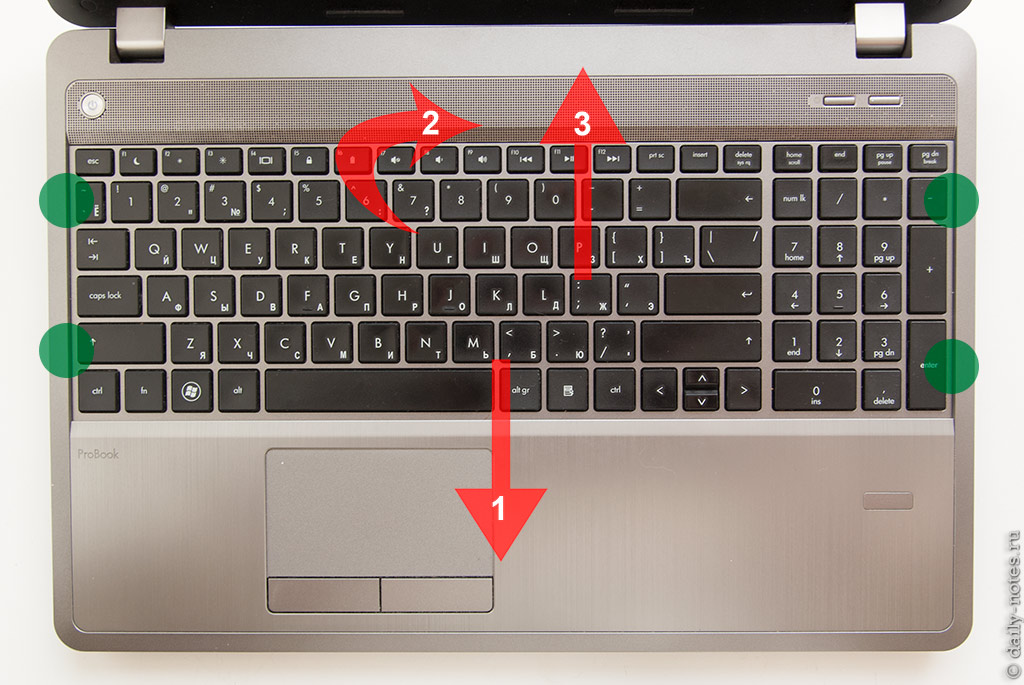

Снимаем клавиатуру HP 4540sПереворачиваем ноутбук и снимаем клавиатуру. Для этого её надо сдвинуть вниз, затем приподнять верхний край и вынуть. Зелеными кружками отметил боковые защелки клавиатуры — при сборке туда потребуется надавить, чтобы она встала на свое место.

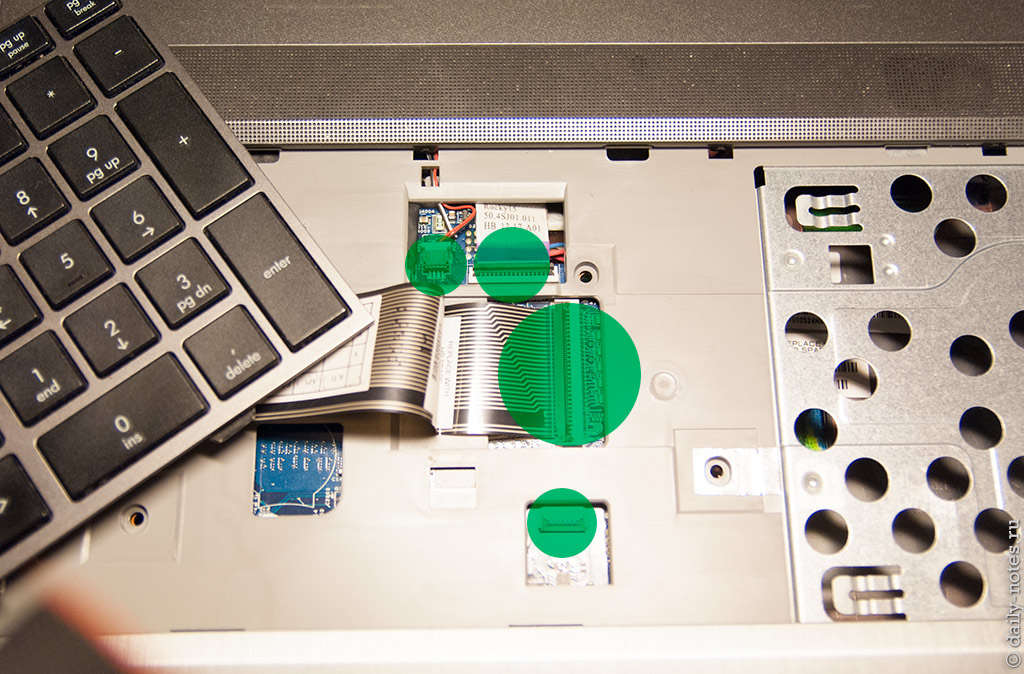

HP Probook 4540s крепление шлейфа клавиатуры Под клавиатурой вы увидите длинный шлейф, которым она крепится к материнской плате, а так же несколько других шлейфов — все их надо отсоединить. Делается это довольно просто: открываете крышечку разъема и аккуратно извлекаете шлейф. На следующем фото можно увидеть, как это выглядит.

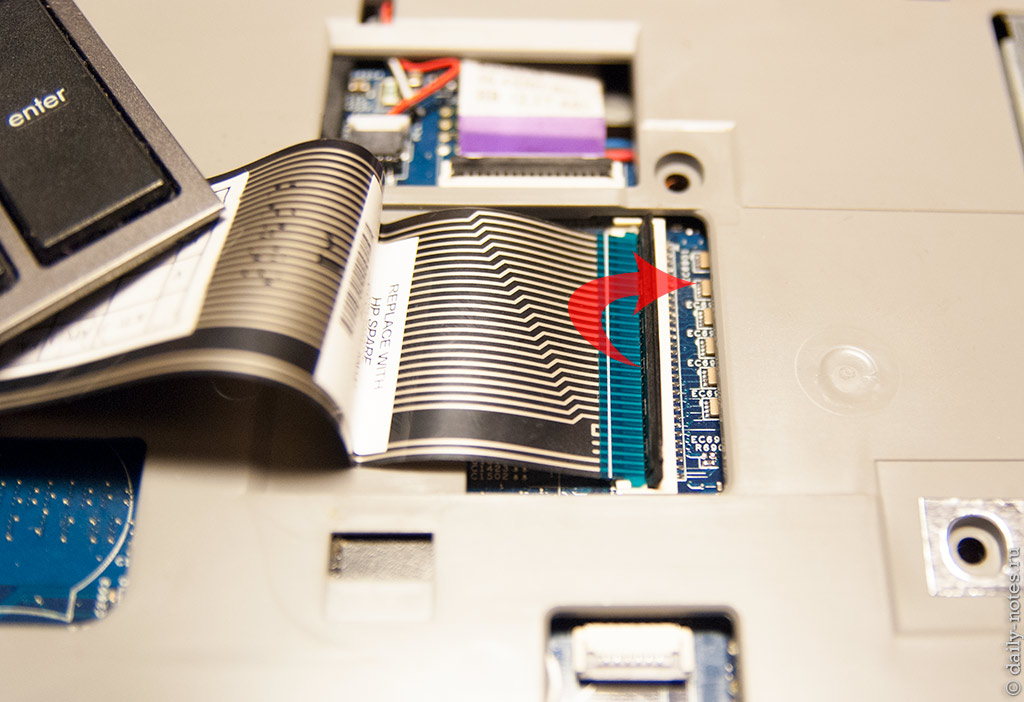

HP Probook 4540s открываем коннектор клавиатурного шлейфа

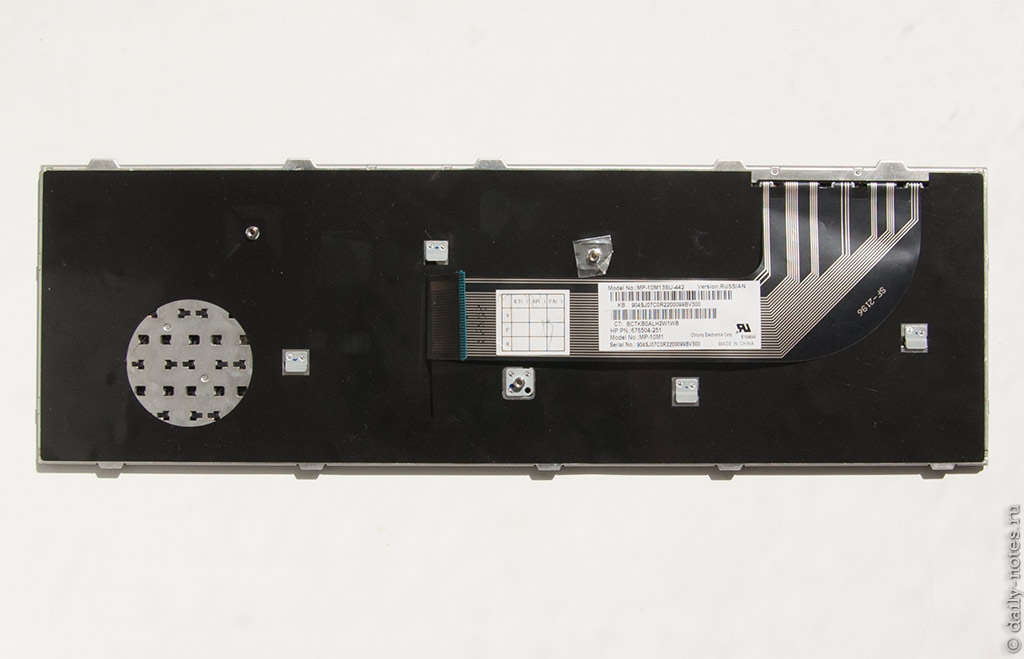

Клавиатура HP Probook 4540s с другой стороныПосле этого клавиатуру можно убрать, предварительно отчистив вентиляционные отверстия, расположенные в районе клавиш W S A D.

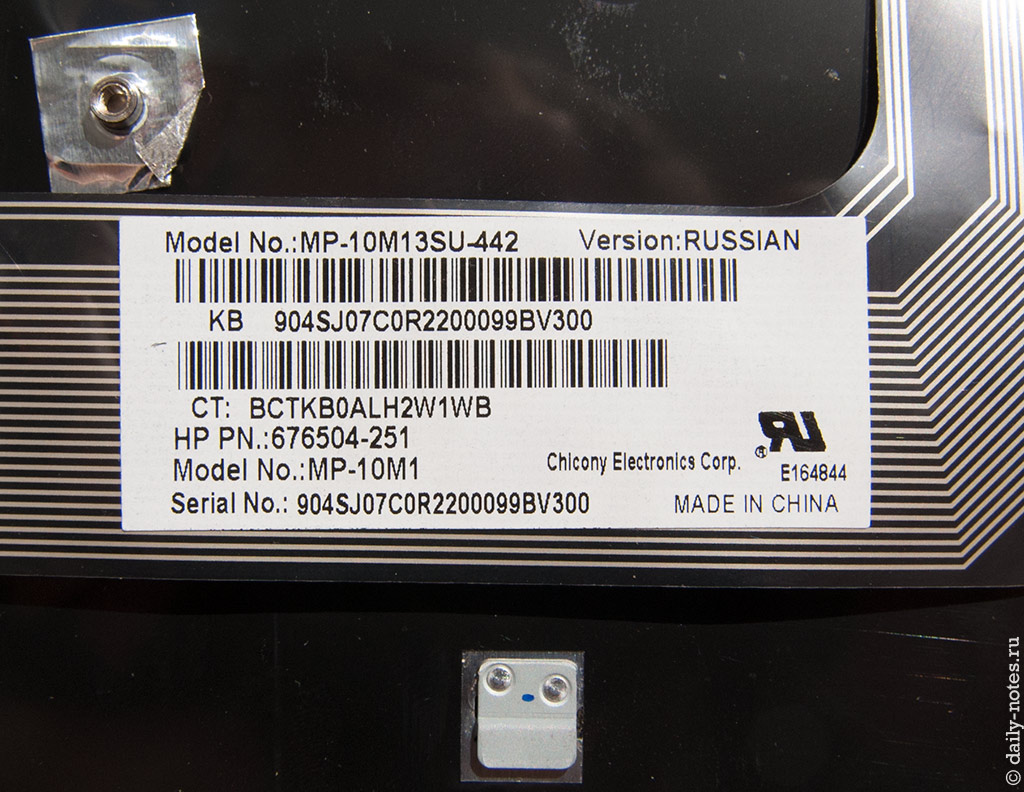

Производитель клавиатуры для ноутбука HP Probook 4540s Клавиатура произведена фирмой Chicony.

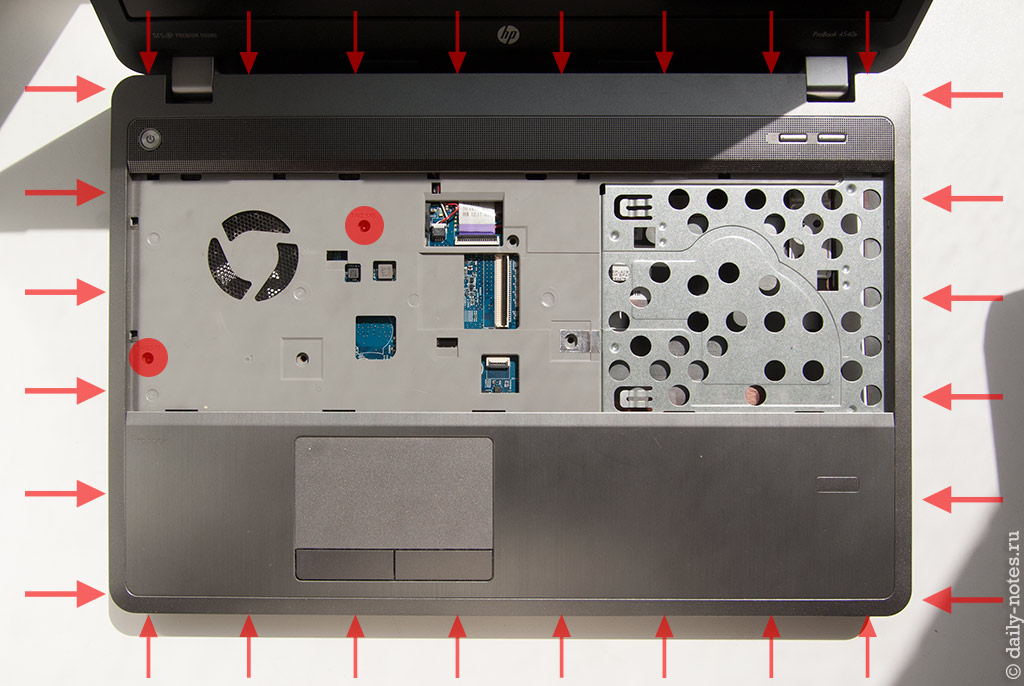

Снимаем верхнюю панель корпуса hp 4540sВыкручиваем 2 винта, держащих верхнюю панель. После этого панель держится только на защелках, расположенных по периметру корпуса. Поддеть их можно пластиковой картой или пластиковым медиатором. Не используйте железные предметы — краска легко сдирается. Отсоединять верхнюю панель стоит очень осторожно, т.к. непосредственно под тачпадом находится шлейф с разъемом— его надо аккуратно отсоединить (на фото не показано).

Верхняя часть корпуса hp probook 4540sСнятая верхняя панель HP Probook 4540s выглядит незамысловато.

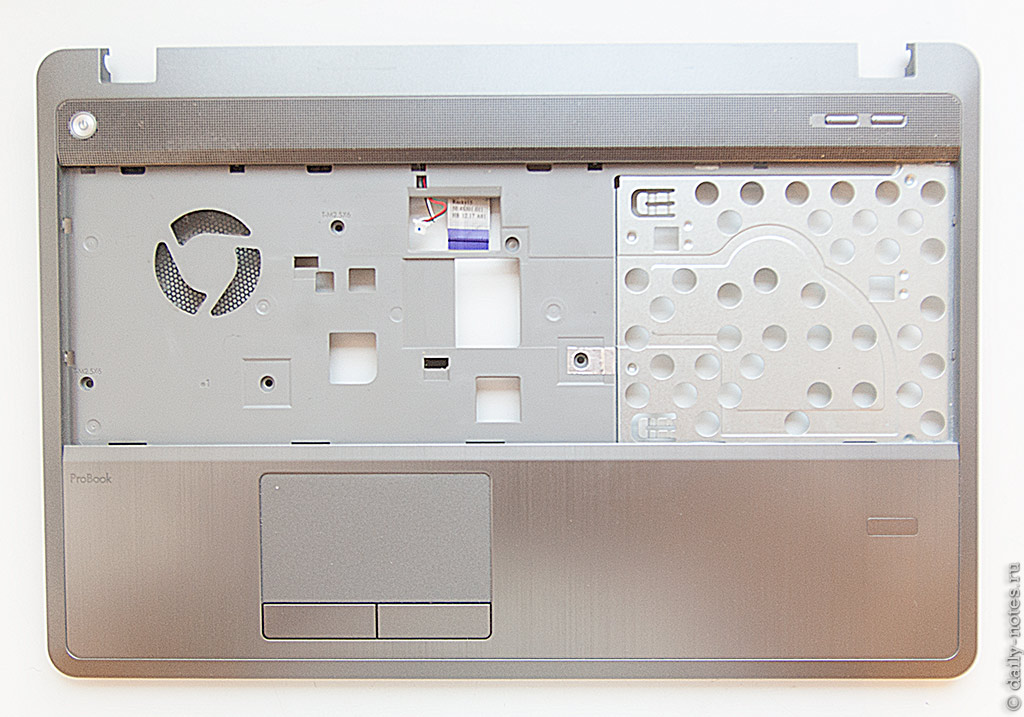

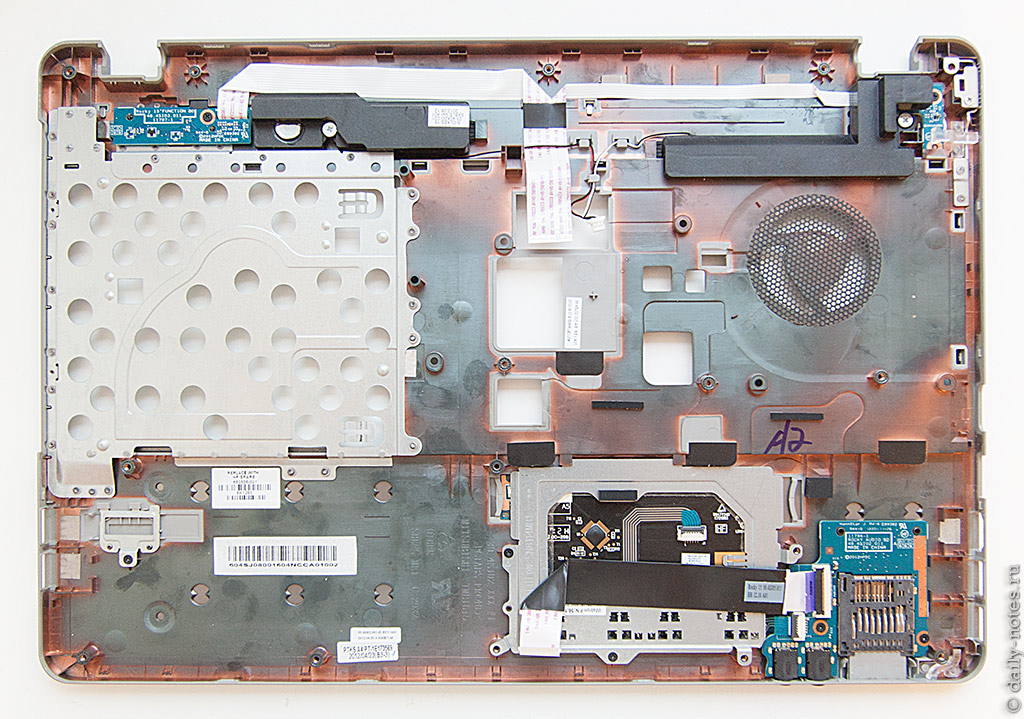

Верхняя часть корпуса hp 4540sС обратной стороны находится тачпад, кардридер и платка кнопки wifi.

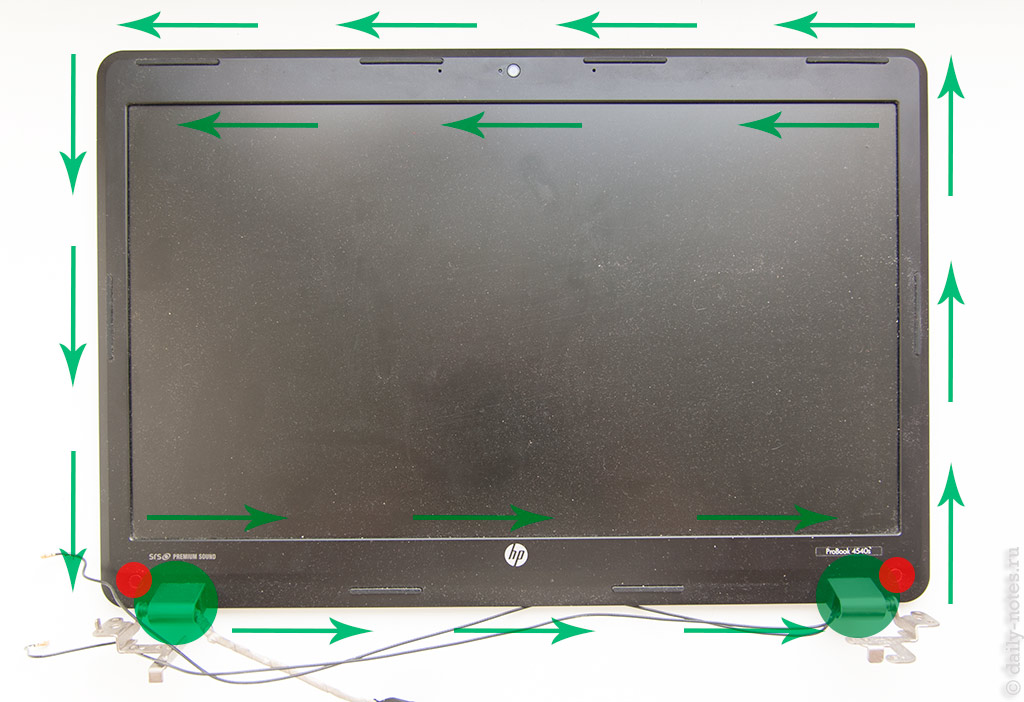

Снятие крышки ноутбука HP Probook 4540sНачинаем отсоединять крышку ноутбука HP Probook 4540s. Сначала,  потянув за язычок, отсоединяем шлейф матрицы  и освобождаем провода антенны WiFi (отмечено зелеными кружочками). После этого надо вывернуть 4 винта, отмеченные красными кружочками. Теперь крышку можно аккуратно снять.

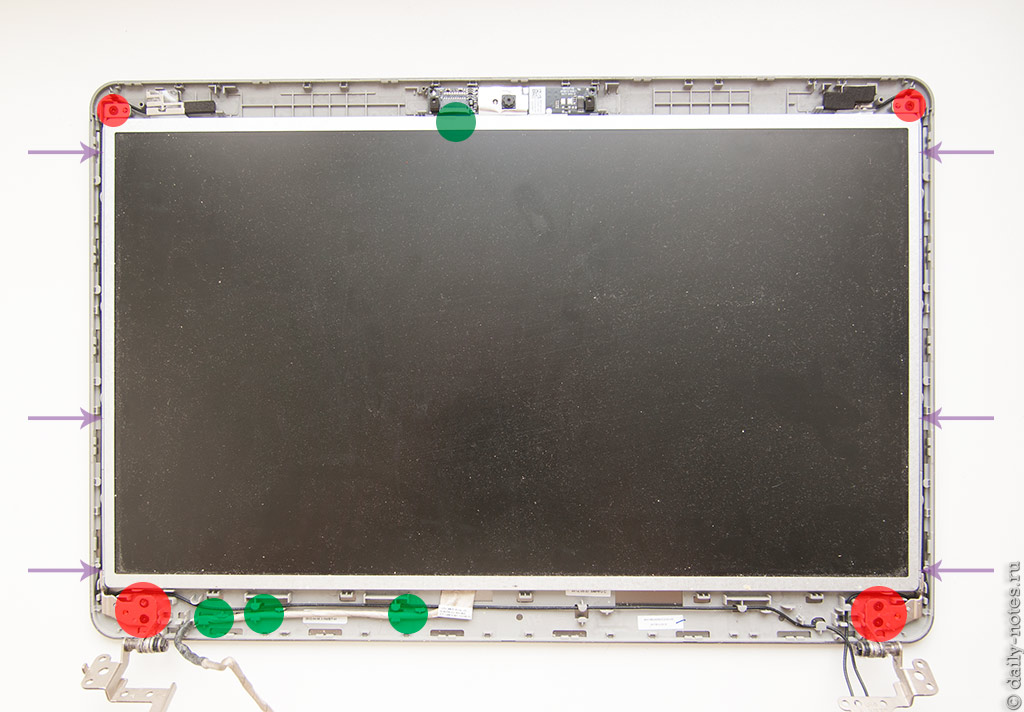

Разборка крышки ноутбука HP Probook 4540sЧтобы разобрать крышку ноутбука, нужно сделать следующее: отковырнуть черные наклейки (показано красными кружочками) и вывернуть из-под них 2 винта. Затем нужно снять заглушки на петлях. Заглушки устроены хитро, они защелкиваются при вставке. Я их снимал вдавив нижнюю часть, и потом, немного разгибая заглушку, освобождал верхнюю. В теории можно подлезть тонкой отверткой и отжать зубья заглушки, на практике мне это сделать не удалось. Ниже добавил фото заглушки отдельно.

После снятия заглушек берем медиатор (или любой подобный инструмент), чтобы отсоединить защелки, расположенные вдоль периметра с наружной части крышки — делаем это вдоль указанных стрелок. Два дополнительных ряда защелок, расположенных с внутренней стороны крышки следует отсоединять в последний момент, аккуратно подцепив каждую из них ногтем и потянув наверх (при неосторожности можно повредить матрицу ноутбука).

Будьте аккуратны, т.к. защелки хлипкие и не предназначены для регулярного открывания-закрывания (у меня после сборки остался небольшой люфт).

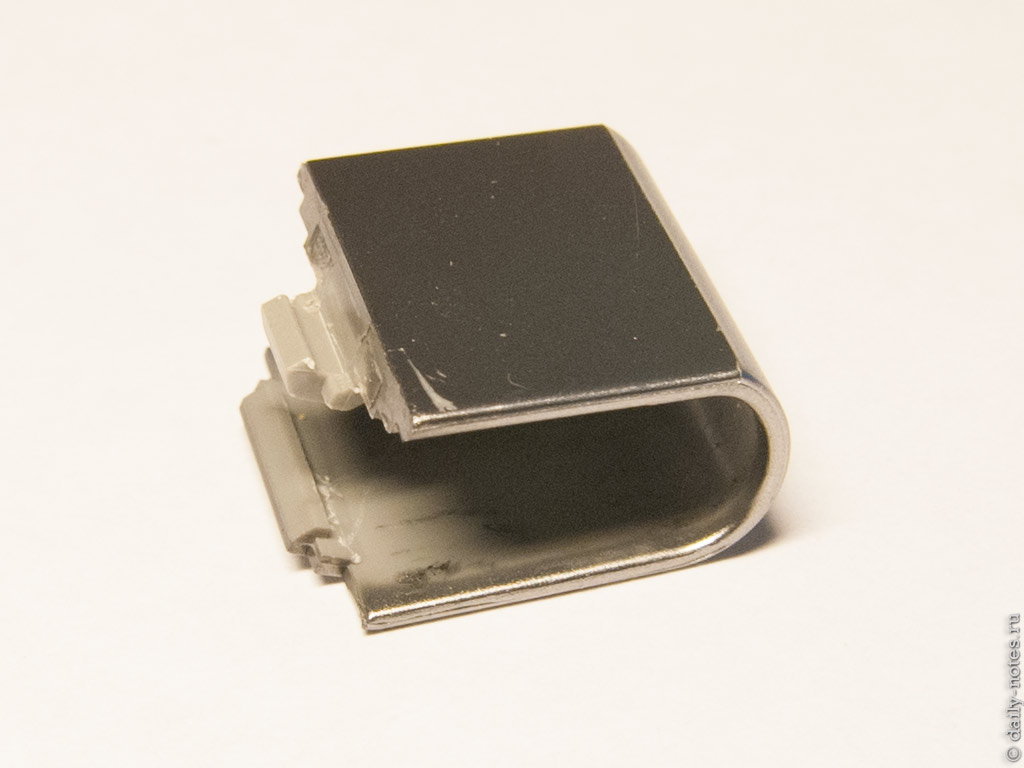

Устройство клипсы петли ноутбука hp probook 4540sСобственно заглушка петли.

HP Probook 4540s извлечение матрицыТеперь, когда крышка разобрана, осталось снять матрицу, для этого освободим шлейф матрицы и шлейф камеры (отмечен зелеными кружочками). После этого выкручиваем 6 винтов, которые держат петли с матрицей (отмечено красными кружочками). Аккуратно извлекаем матрицу с петлями и вывинчиваем по 3 винта с каждой стороны (показано фиолетовыми стрелками).

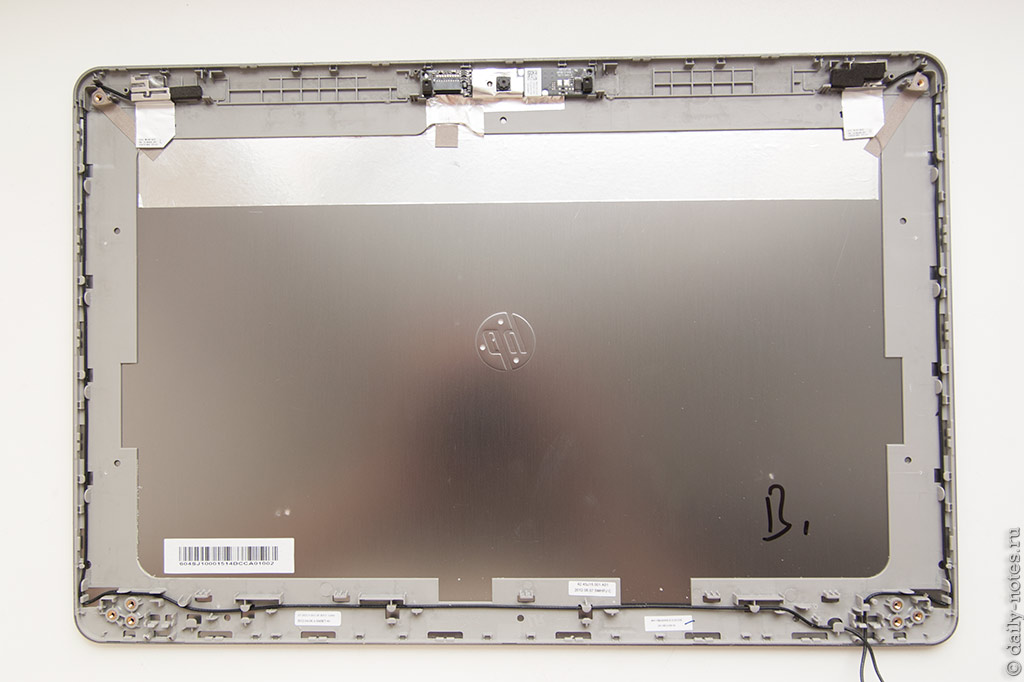

Наружняя часть крышки ноутбука HP 4540s внутриКрышка ноутбука hp 4540s внутри. Кто-то маркером написал «B1».

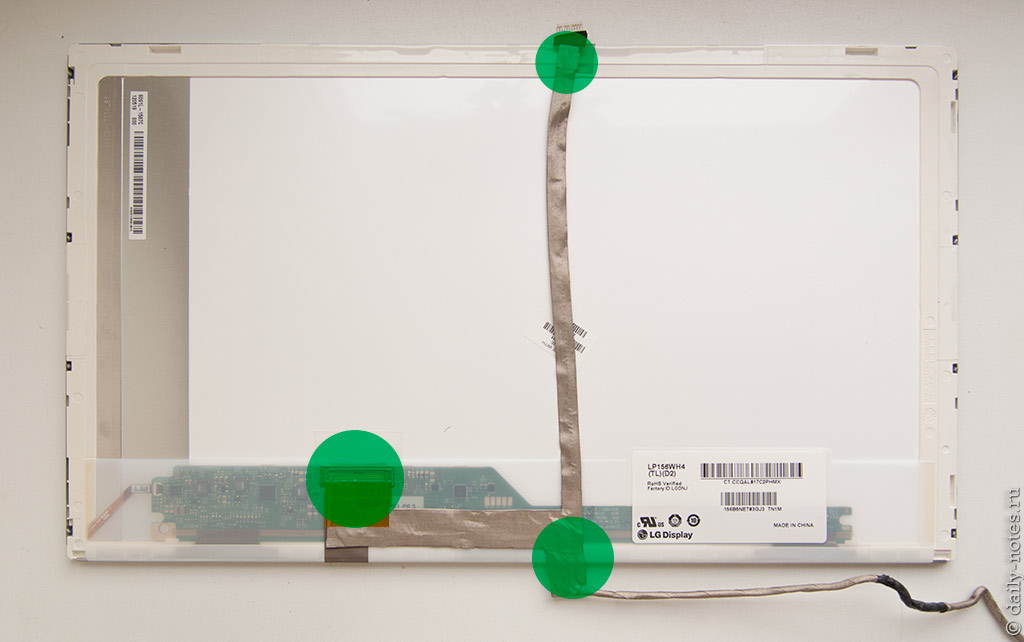

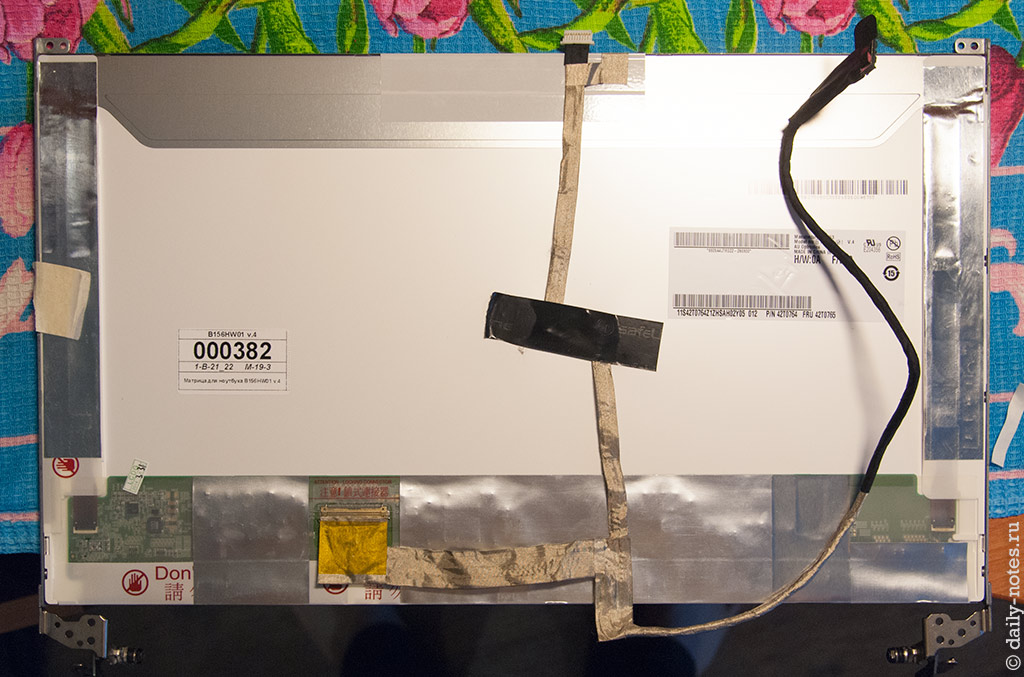

LP156WH4-TLD2 вид сзадиСзади к матрице ноутбука HP Probook 4540s приклеен шлейф, идущий к разъему LVDS и камере. Отсоединять его следует очень аккуратно, т.к. к матрице он приклеен скотчем, при неловком движении можно порвать белую подложку светодиодов. У меня не было необходимости отклеивать шлейф, т.к. я планировал использовать другую матрицу с другим шлейфом. Зелеными кружочками показаны места крепления шлейфа.

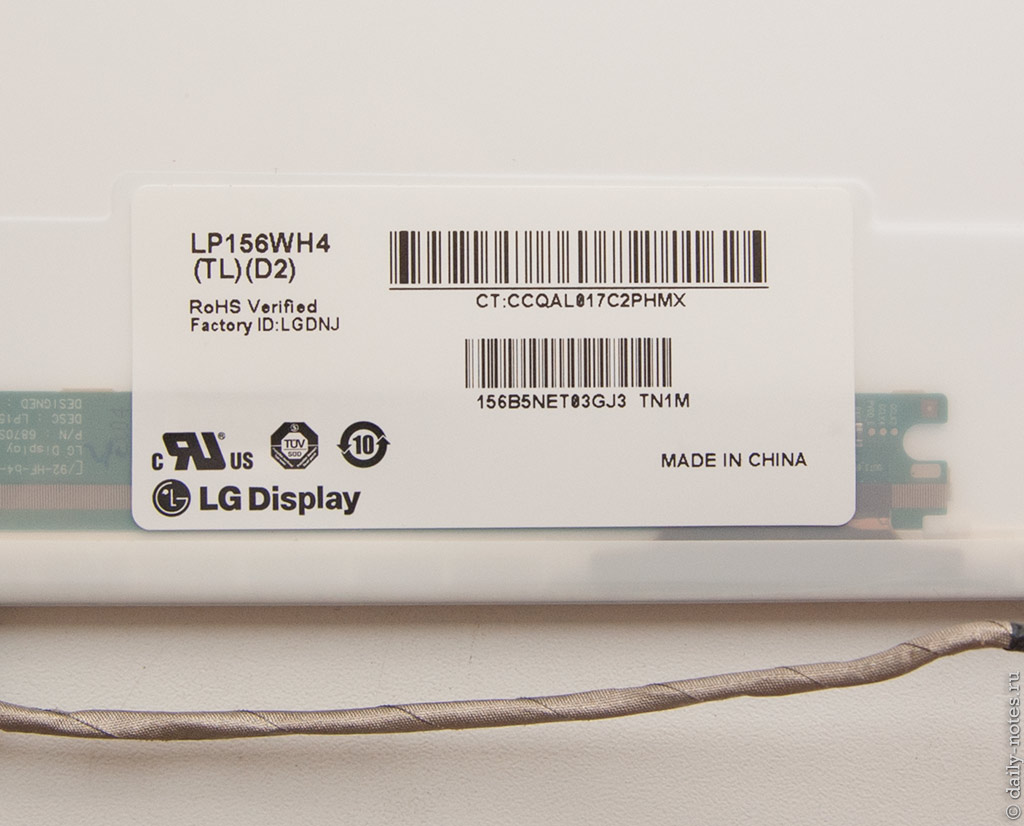

LP156WH4-TLD2 стикер на матрицеКак видно, старая матрица произведена компанией LG и имеет номер LP156WH4(TL)(D2)

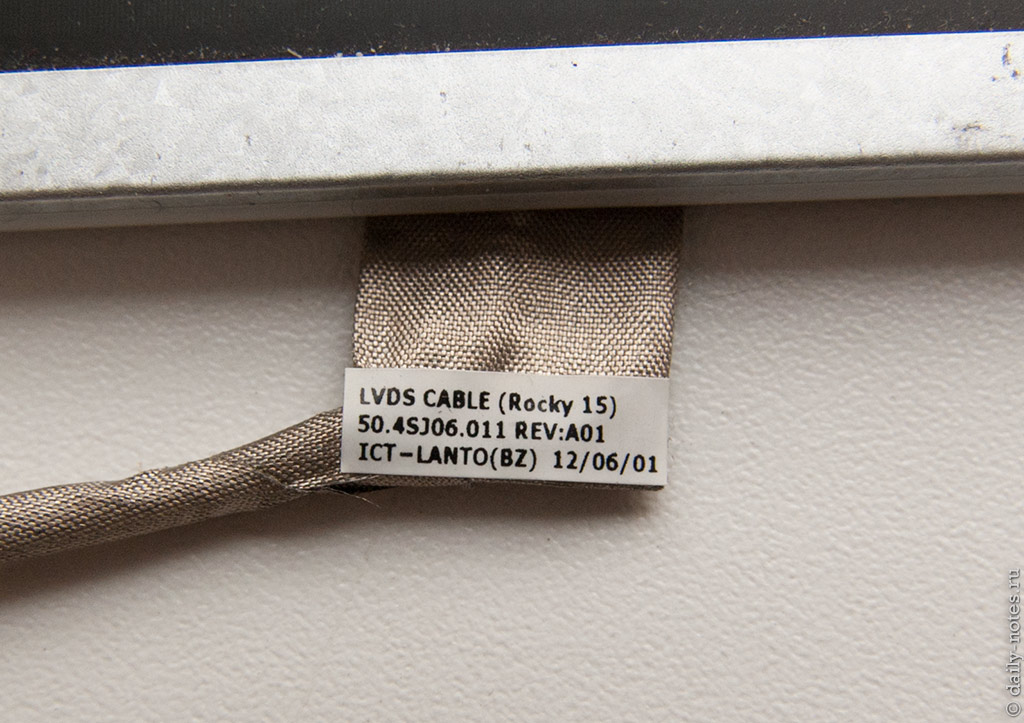

HP 4540s LVDS номер кабеляЕсли вам потребуется оригинальный одноканальный LVDS кабель от ноутбука HP Probook 4540s, его номер 50.4SJ06.011.

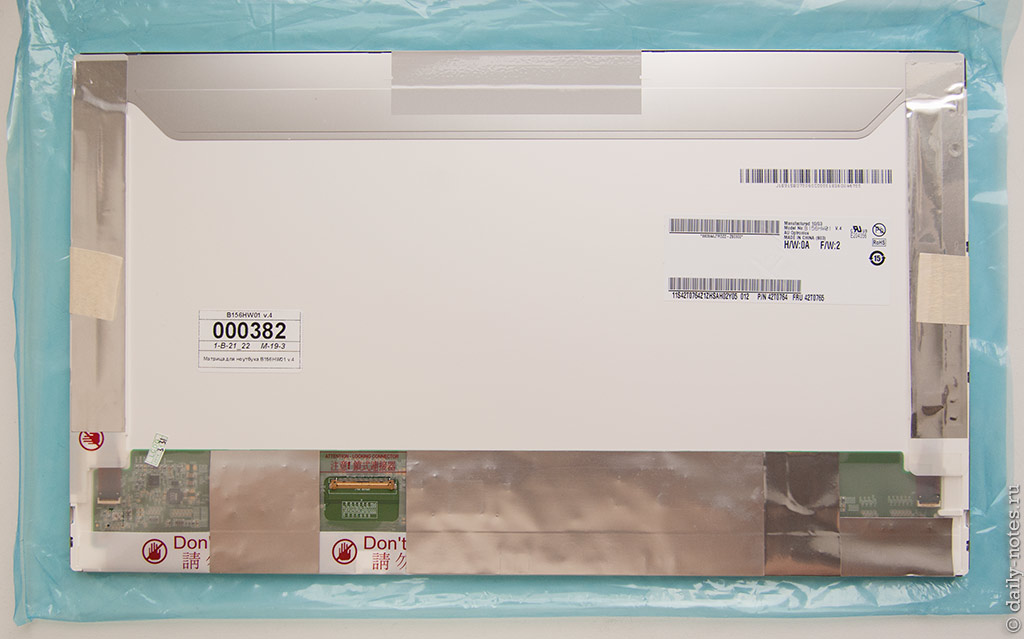

Матрица AUO B156HW01 v4А вот так выглядит новая матрица AUO B156HW01 v4.

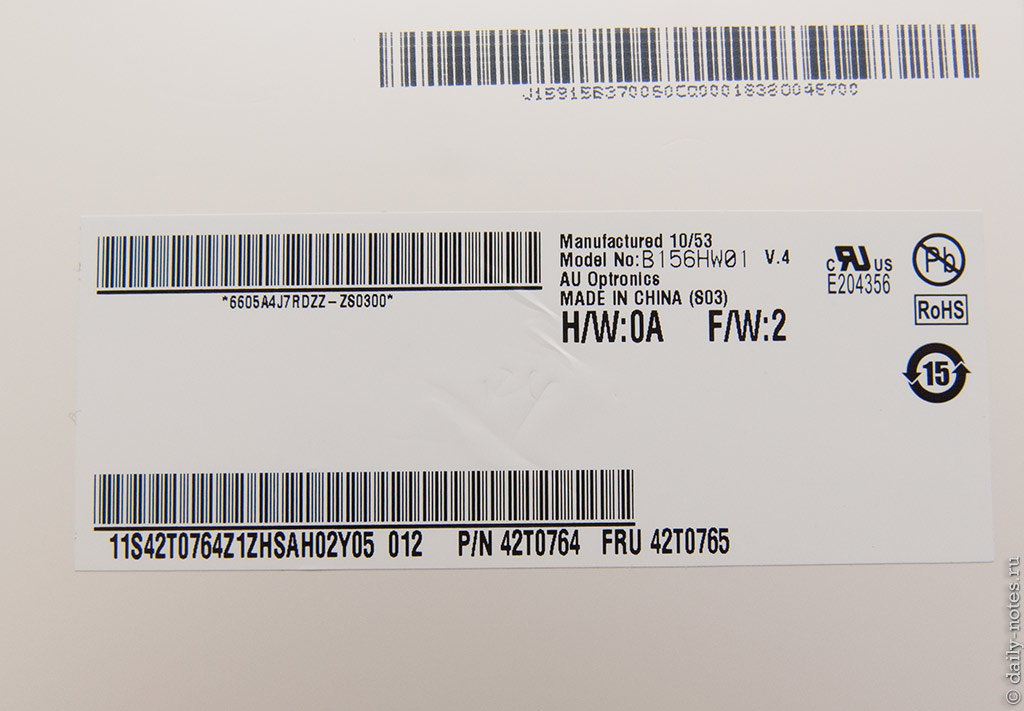

Стикер AUO B156HW01 v4Стикер AUO B156HW01 v4 покрупнее.

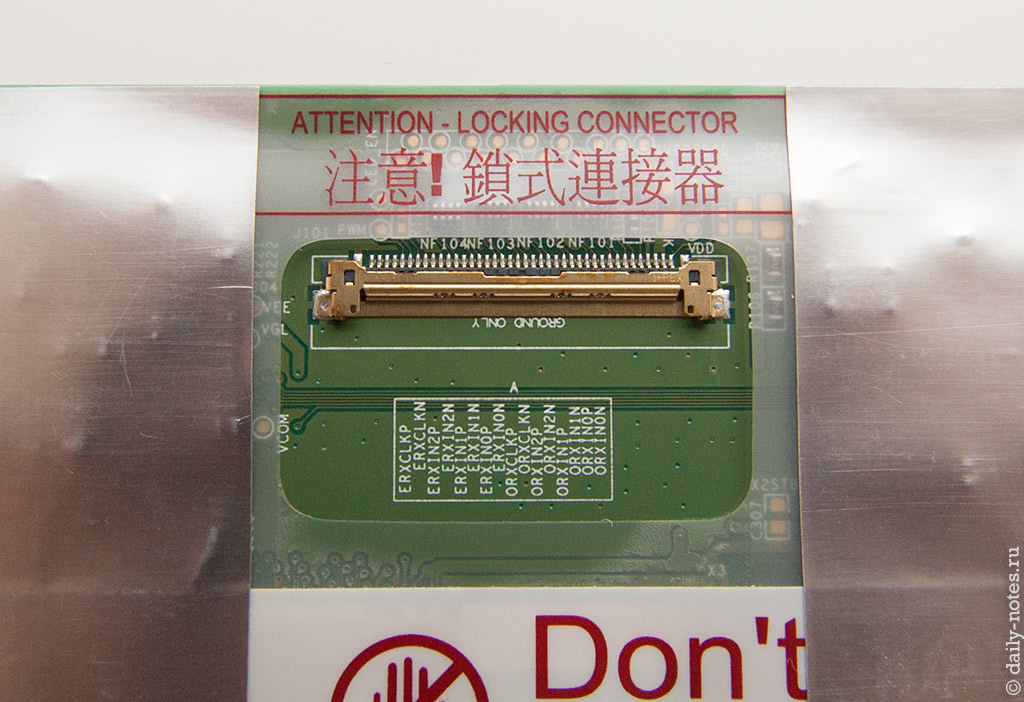

LVDS разъем на матрице B156HW01 v4Фото разъема LVDS AUO B156HW01 v4.

Укладываем кабель 50.4 ry03 001 на матрицуПеред установкой я взял эту матрицу и приклеил к ней двухканальный LVDS-кабель 50.4RY03.001 (прилагавшимися к нему наклейками). После этого отмерил расстояние, необходимое, чтобы нижняя часть шлейфа могла попасть в каналец крышки (отмеряется на глаз или с помощью линейки; если отмерить неправильно, то шлейф будет выходить в пластиковый выступ на крышке и крышка не соберется). Далее остатки приклеил к подложке матрицы изолентой, предварительно немного сплющив. Решение с приклеиванием изолентой к подложке не сильно хорошее, т.к. сплющенный кабель все равно немного упирается в крышку и продавливает подложку матрицы, отчего она становится ближе к диодам в месте прикосновения, и появляется неравномерный засвет в центре (заметно на белом экране). Нормальному размещению мешает еще и то, что шлейф нельзя сильно перегибать.
После этого ноутбук HP 4540s собирается в обратном порядке. Главное не забыть намазать процессор термопастой.

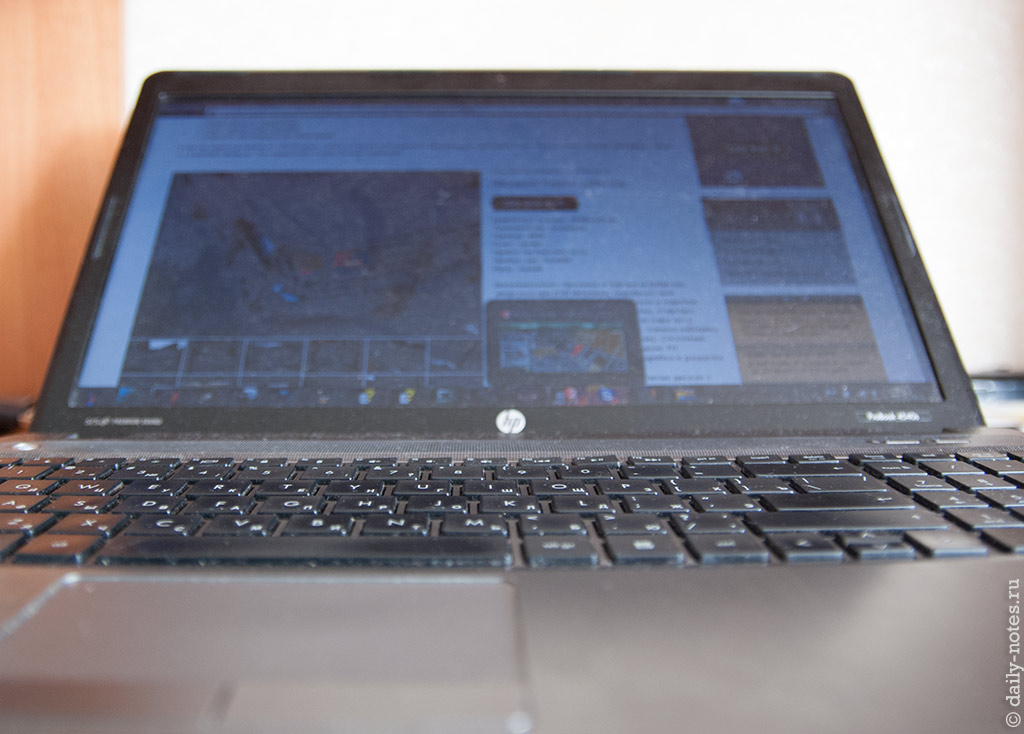

AUO B156HW01 v4 обзор справа

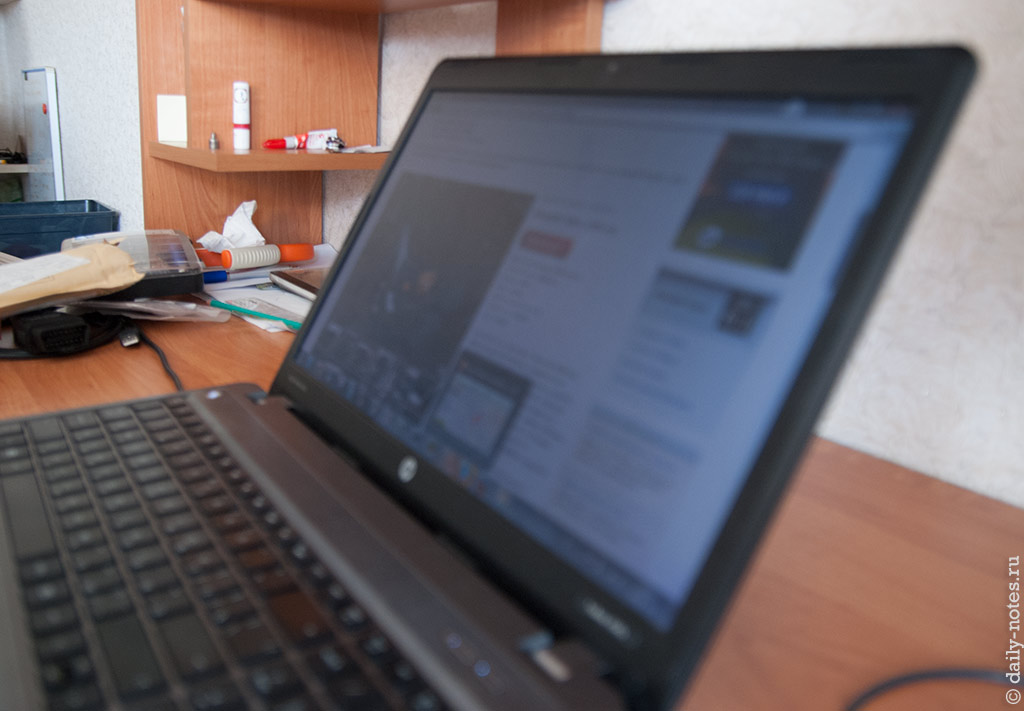

AUO B156HW01 v4 обзор слева
AUO B156HW01 v4 обзор снизу
AUO B156HW01 v4 обзор сверху

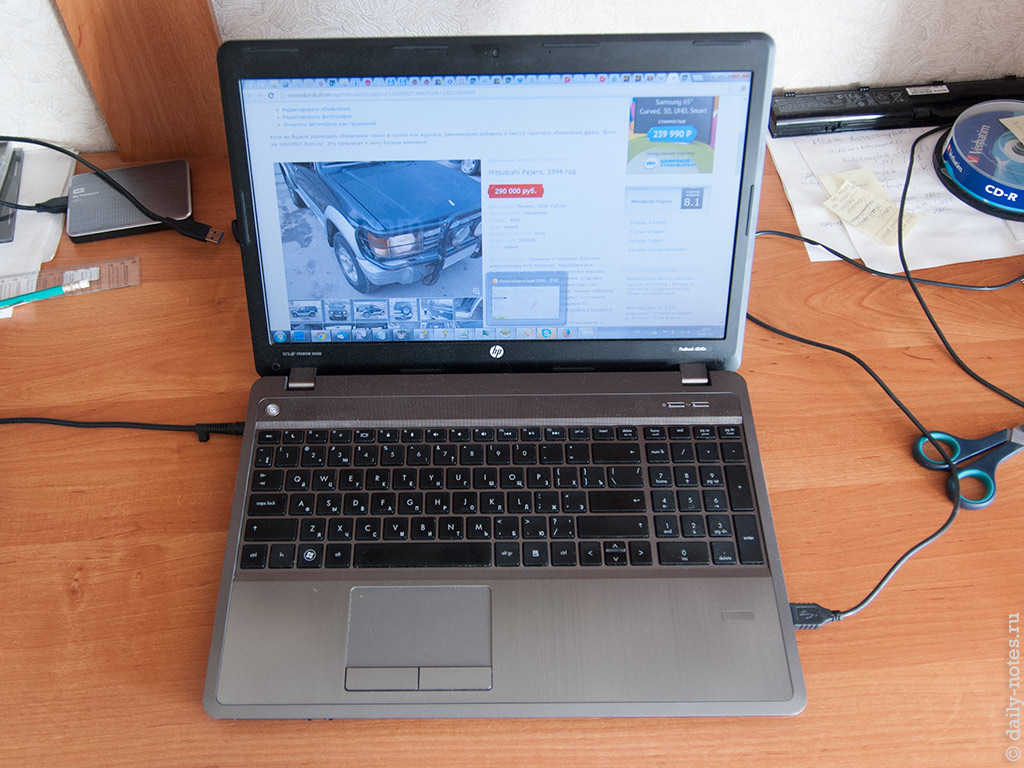

Впечатления от апгрейда

Офигенная цветопередача. Цветопередача настолько насыщенная, что цвета кое-где становятся неестественно яркими (как на мобилках), поэтому приходится в панели настройки графики intel крутить уменьшение насыщенности цветов (я крутил на -25%).
Сильно насыщенный красный. Видимо у матрицы есть небольшой перекос в насыщенности, потому что красный цвет настолько красный, что хочется сказать про него «вырви-глаз». Любой текст в RGB 255,0,0 выглядит раздражающе красным.
Офигенная яркость. Внутри стоят мощные диоды, если включить яркость на максимум — матрица способна освещать ваше лицо в хорошо освещенной комнате. Эти же мощные диоды греются во время работы даже при яркости 30%, а уж если выкрутить ее на максимум, то крышка ноутбука становится неприлично теплая.
Слишком офигенная контрастность. Контрастность этой матрицы выше примерно на 30%, но иногда кажется что на все 100%. Необходимости в сильной контрастности у меня не было, пришлось ее убавлять.
Все слишком мелкое. Разрешение матрицы 1920*1080, а размер всего 15″. Это, конечно, круто если бы не одно но… Windows 7 не приспособлен адекватно работать на дисплеях такого размера с такими разрешением — шрифты и контролы слишком мелкие. Если настроить размер шрифта 150%, то получаем ужасный шрифт и глюки с контролами. Глюки обычно заключаются в том, что контрол растянулся под размер шрифта 150%, но текст отрисовался шрифтом обычного размера. Так же получаем разнообразные глюки с размерами окон и контролов в них у сторонних программ (Skype, Firefox и другие).

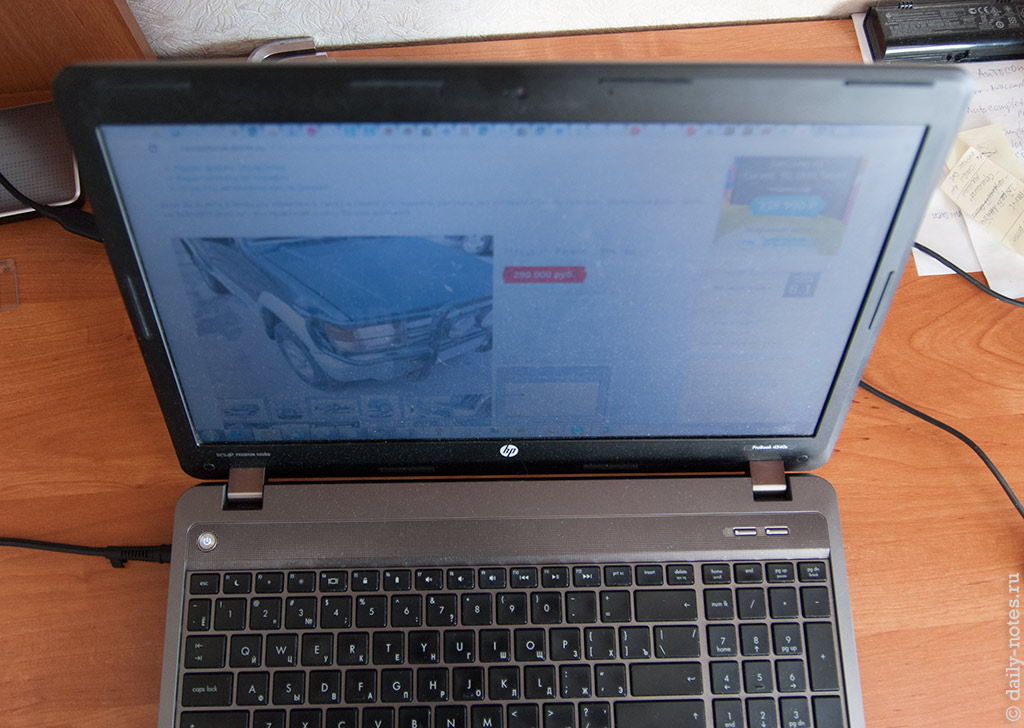

В Linux Ubuntu 14.04 LTS все наоборот выглядит намного лучше, чем раньше. Чтобы шрифты не мельчили, подкручиваем масштаб в «настройке экранов» и получаем отличный вид — все контролы четко и красиво подогнаны под размер (лучше сглаживаются, приятнее выглядят). Шрифты пропорционально увеличиваются и очень красиво сглаживаются.
Этот мелкий Web 🙁 Как это ни печально, но 99% сайтов не приспособлены под дисплеи с высоким разрешением, т.к. сверстаны в пикселях еще при царе-горохе или просто не продуманы под такие мощи. В результате брузание веба превращается в пытку — кликнул по ссылке, пощелкал «увеличить масштаб», поскрулил-закрыл… и т.п. Конечно браузеры запоминают установленный масштаб и в следующий раз он автоматически выставится для нужного сайта, но даже в масштабе есть проблема — все шрифты масштабируются так же криво, как шрифты в Windows, при этом мелкие картинки видно плохо, а при увеличении мы получаем интерполированные jpeg-овские квадратики. Таким образом, все сайты выглядят либо мелко, либо перкошенно от размера шрифта и масштаба. Это печаль, и я не знаю как это исправить.
Тот самый PWM. Практически сразу выяснилось, что подсветка реализована при помощи шим, и ее мерцание пагубно сказывается на моих глазах. За старой матрицей я мог сидеть целый день, а за этой не более 3х часов, после которых всё лицо горело, болели глаза и появлялась тошнота. С PWM я пытался бороться при помощи утилиты Intel PWM Control, частота действительно увеличивалась, я ее выкручивал на максимум (около 1250 герц?), но все равно это сильно не помогало. Помогало выкрутить яркость ноутбука на 90-100%, тогда шим отключался и глаза уже начинали болеть от яркости. Причем эти симптомы проявились только у меня, другие люди подобной проблемы не замечали.
Веселые глюки. В Windows, кроме глюков с контролами и шрифтами, добавился глюк с подсветкой — её нельзя было выкрутить до нуля, т.е. минимально она светила на 30-40%. Предполагаю что это глюк драйверов HP или Intel. Причем в Linux яркость регулировалась нормально. Однажды Windows предложил обновить драйвера видеокарты Intel, я согласился и после этого утилита Intel PWM Control перестала работать.
Энергопотребление. Не секрет, что энергопотребление матрицы при максимальной яркости — 11W, и это сильно снижает время работы ноутбука от батареи (где-то на 30-40%). Это печально.

Выводы

Хорошая матрица, если бы не шим подсветки и огромное энергопотребление. На матрице понравилось смотреть фильмы, просматривать картинки и работать в Adobe Photoshop. Также понравилось работать в Linux Ubuntu, т.к. на Full HD в 15″ она становится приятнее глазам. Не понравилось брузать интернет, т.к. мало адаптированных сайтов. В играх разница практически не заметна.

P.S. Спустя неделю мучений от шим поставил старую матрицу обратно. Впечатления от старой — все стало блеклое с синими оттенками… зато глаза не болят 😉 Отложил новую матрицу до лучших времен.

Если вам понравилась моя статья, пожалуйста, не поленитесь кликнуть любую кнопочку ниже, или кинуть ссылку на статью в свой блог или форум. Всегда рад ответить на ваши вопросы в комментариях. Спасибо 🙂

  1. Подсветка на светодиодных матрицах всегда была реализована с помощью широтно-импульсной модуляции, разница в реализации, так как на каждой матрице свой контроллер со своими параметрами длительности и скважности импульса. В противном случае, диоды бы просто адски грелись бы и потребляли неадекватное количество тока, что сократило бы жизнь аккумуляторной батареи до предельного минимума. Цветопередача зависит от типа панели матрицы, а не от того, что она новее или фуллэйчдишнее.
    Вам здорово повезло, что на аппарате задействован второй канал LVDS, так как там мало «дорожки к видеочипу» подключить, там еще схема развязки есть и должна быть программная поддержка со стороны BIOS/EFI. В других случаях такая замена «с наскока» вряд ли будет возможна.

  2. А можно ли на таком ноутбуке как-то вставить сканер отпечатка пальцов вместо заглушки?

  3. кстати в предыдущей статье вы писали «Пока ко мне ехал процессор Intel Core i7 3612QM, в официальных прайсах HP появились модели с процессором Intel Core i7 3632QM. Для обновления на этот процессор не забудьте обновить BIOS на самый последний с официального сайта. » но на сайте производителя нет данной модели …лишь 3612 , почему вы решили что 3632 станет http://h20566.www2.hp.com/portal/site/hpsc/template.PAGE/public/kb/docDisplay?docId=c03351762&ac.admitted=1413062078298.876444892.199480143 , у меня просто такая же модель ноута и подумываю заняться примерно тем же что и вы

  4. «Можно, но это не добавило бы FHD и углы обзора. Так то покрутить можно, но мало что меняется, надо калибратор, без него все бестолку.»

    в принципе да.

    «А у них в магазине HP лежали 4540s с процом 3632qm.»

    я много разных сборок видал…а вот таких не замечал — спасибо, буду иметь ввиду. Как дебютант в мобильном железе после стационарного — имею неуверенность в установке проца по прежнему не смотря на вашу практически полноценную статью как это сделать для этой модели, а практически потому что у вас нет инфы о дискретном радеоне 7650 что и стоит умну и вот с установкой нового проца нужно ли его там где то снимать или он там как впаяный чип и при установке будет совместимость его с этим процем и так далее.

    • Радеон распаян на плате, видится как обычный pci-express девайс, на процессор никак не влияет. Контроллер pci-express в проце… но я думаю это не повлияет. Главное нужного сокета процессор купить, а то можно купить какой-нибудь BGA, а в сокет он не влезит 😉 Вообще можно на сайте intel сравнить свой старый процессор и новый, ну и собственно по параметрам там подбирать.

  5. Данную замену выполнить невозможно, так как исполнение корпуса и монтаж на материнскую плату у Intel® Core™ i5-2450M 37.5mmx37.5mm (rPGA988B); 31mm x 24mm (BGA1023),
    а у Intel® Core™ i7-3632QM 31.0 x 24.0mm (BGA1224)
    ===================================================
    так мне сказали в сервисе)
    так что возможно по вашим линкам магазины — просто опечатались )

  6. в сервисе просто сказали что этой же модели , материнские разные ) так что может вам бы даже с прошлой статьи не удалось бы поставить 3620 ( вы писали о том что как раз подвезли) потому что на сайте бренда вообще вот такие дела
    http://h20566.www2.hp.com/hpsc/doc/public/display?ac.admitted=1413062078298.876444892.199480143&docId=c03351762

    может это проделки рук китайцев-испытателей? )

    да еще и сказали после линков интела на предмет БГА и рПГА
    «В принципе можно пробовать, но есть еще нюанс с платформой в i5 sandy bridge, а на i7 ivy bridge
    Может bios не поймет»

    ну биос я в любом случае уже обновил до последней ревизии

    • я ставил 3612qm — он туда точно подошел, т.к. сокет подошел, а питание задается всем семействам сразу. 3632 с таким же сокетом и семейством должен подойти. Т.е. надо смотреть какой сокет у вас и какой проц вы берете. Насколько разные материнские платы вам не должно быть важно вообще (я ставил на samsung R60+ проц, на поколение старше, который вообще туда никогда не ставился но его понимал чипсет и был такой же сокет и ТДП), ваш чипсет держит 2 и 3 поколение процессоров. Про «биос не поймет» может, когда вы ставите проц, которого в линейке не было.

  7. они еще и старый процессор не принимают , а цену за новый выдвинули такую что почти теряется концепция этого всего апгрейда в утиль так как картина выглядит проще с продажей этого ноута и приобретением за деньги апгрейда проца , другого ноута так же в б.у. )

    • если брали на ебей — открывайте абузу, говорите что проц не работает в том ноуте из которого его вынули и сразу не работал. на брехню продавца можно забить. если купили в россии — то тут уже ничем не помочь. С ебеем проще, продавану отрицательный отзыв нафиг не сдался, а ебей обычно на стороне продавцов. Если внешних повреждений нет, возможно потребуют выслать обратно.

    • p.s. модели 4540s с 3632 были и есть. это не шутка какая-то. 3632 разработан как замена 3612, в нем часть функционала убрана и повышена немного частота. но это то же семейство процов. Просто проц может быть дохлый, вот его и продали и обратно не хотят.

  8. ну понятно
    кстати в сервисе спросили что типо мне мало этого и5 мощности ) ну сказал явно если он при солидных приложениях греется до 90-95 , тем более если верить всяким статейкам о железе в инете , то при высоких температурах производительность солидно падает, хоть и мало верится так как с опыта такого не наблюдал, на стационарниках — да.

    • там теоретически он может греться до 105 градусов. На практике я грел градусов до 85, но это в 3d играх. Обычно температура около 45-50.

  9. если говорить о играх , тем более играх нынешнего года и параметрами этого ноута , то максимальная температура предельничает к 98 но падение производительности все равно не наблюдается. Паспортная техническая максимальная допустимость 100 , 105 звучит страшно и опасно )

    • ну это если радеоном прогревать на пару с процессором. а потом в сц несут ноутбуки у которых «все глючит» на реболинг.

  10. ну универсальный аппарат получается не собрать, у ноутов случается реболлинг (это кстати бессмысленная процедура так как микросхема обречена) ,а у стационаров (чаще летом) конды посохнут или попухнут рано или поздно (у ноутов таких кондов точно нет)

    да и я заметил по аида64 , при работе проца даже просто в приложениях, температура ГП автоматически с процем подымается, вне 3д режимов от игр

    даже при таких условиях , я не соглашусь с теми кто до сих пор утверждает что ноуты не для игр)

  11. доброе времени суток, заранее звинтяюсь за оффтоп т.к. не знал куда написать, хотелось понять проблемку, точнее на каком она уровне…в модели 4540s справа есть 2 юсб порта, каким то образом они нестабильны при использовании любого флеш накопителя, если быть точным то просто контакт то появляется то пропадает если чуток посовать, при том что плотно все в разьемах, левые юсб в порядке сколько не совать вставив в притык………и тут вопрос , возможно ли что там обьявились проблемы обрыва контакта уже НА САМОЙ ПЛАТЕ или там скорее банально лепестки отходят (контакты) которые можно было бы подогнуть и как бы можно было бы узнать или прогнать утилиткой на предмет целостности всего ноута (платы, железа итд) , спасибо )

    • вероятно от частого втыкания где-то выломался контакт usb и теперь периодически отходит. еще вариант где-то шлейф отошел — такое тоже бывает. если проблема в платке, то ее можно на ebay купить.

  12. ну крышка у модели снимается явно не трудно , но возможно ли до такой степени что бы проследить этот момент с юсб или там сильно сложно добраться и лучше мастеру отдать так как крышка снимается лишь в области апдейта железа?

  13. Здравствуйте! Прошу помощи!!! Хочу заменить матрицу на ноутбуке Acer Aspire v3 772g.
    Исходная матрица B173RTN01.1. 17.3 дюйма. Разьем 30pin. Разрешение 1600*900. Tn.
    Тип подсветки Led.
    Хочу заменить на LP173WF4 (SP)(D1). Вроде тоже 30pin. IPS. 1920*1080.Тип подсветки Led. 17.3 дюйма.
    Она встанет на мой ноутбук с родным шлейфом? ( У Acer есть такая же модель но как раз таки Full Hd экраном)

    • не знаю. предположительно вам потребуется 2х канальный eDP судя по panelook, а какой у вас сейчас — не знаю, если по аналогии с lvds — то «наверное» встанет.

      • Спасибо за оперативный ответ! Очень признателен. Я вас правильно понял: если докуплю этот 2-х кнальный eDP — тогда встанет?

        • Если все его контакты распаяны на разъеме и BIOS разрешает чипу с ними работать, то да. Бывают случаи экономии на спичках — часть дорожек просто не подходит к разъему. Другого типа грабли — ограничение BIOS. Кто не рискует — не пьет шампанское *-)

          • Спасибо! Но ограничение Bios маловероятно: Bios один на всех v3 772g — разрешение матриц на моделях разное. Я так понял: если у меня два канала — будет работать, если один — то нет. А как узнать сколько каналов у меня сейчас?

            • не знаю. попробуйте посмотреть распиновку разъема. обычно есть флагманская модель и комплектации похуже. материнская плата одна, навеска разная. т.е. у вас может быть полноценный разъем и плохой кабель, а может и хороший. есть какой-то минимальный объем канала, в который можно пропихнуть определенное число бит — в случае с lvds 1600*900 пропихивалось только в 2 канала, если у вас было это разрешение, то у вас был 2х канальный кабель и разъем. Если 1366*768 — то скорее всего 1канальный. Как обстоят дела с eDP я не знаю, т.к. размеры каналов могут быть разные на разных интерфейсах.

              • Спасибо! У меня изначально было 1600*900. Рискну и поставлю эту матрицу. На ebay я посмотрел: там написано что подходит для acer aspire (хотя везде пишут только про совместимость с ноутом asus). Благодарю за оперативную помощь!

  14. Здравствуйте , у меня такой же ноутбук 4540s , только с дискретной картой , вы не скажите где она находится , и как снимается ???

    • Ну там чип распаян рядом с процессором. Снимается никак. Ну феном строительным можно попробовать, но это если понимать, что делаешь.

  15. Добрый вечер!!! Спасибо автору очень интересно и наглядно описано. В частности меня интересовала разборка данного девайса. У меня к Вам вопрос, надеюсь Вы мне поможете или подскажите. У меня случилась беда, он нимножка (НР 4540S) упал. В результате повредились защёлки ДВД корпуса и с этой же стороны стал розшатанный крепёж монитора к корпусу, решётку передняю (там где кнопка вкл, вай фай, блютуз) немного повело.
    Вопрос первый — какие модели ноутов НР идентичны по корпусам НР 4540 (при полной замене корпуса или в случае взятие деталей на замену)
    Вопрос второй- «Будьте аккуратны, т.к. защелки хлипкие и не предназначены для регулярного открывания-закрывания (у меня после сборки остался небольшой люфт).» — это из Вашей статьи, касается моей второй беды я так думаю. Ваше мнение может помочь его замена или это может быть что то другое.
    Вопрос третий — как лутше выгнуть решётку передняю (там где кнопка вкл, вай фай, блютуз).
    За ранее большое спасибо!

    • 1 — вроде 4545s идентичный по корпусу на проце AMD
      2 — я у себя эту проблему никак не решил, лювт не сильно большой, мне не мешает
      3 — я бы менял панель целиком, т.к. решетка вроде не съемная.

  16. Здравствуйте! Хочу сделать подобный апгрейд матрицы на ноутбуке Acer 5750G. Нигде не нашел инфы о том как проверить наличие 2-ого канала LVDS на материнке. Как убедиться, что он точно есть, распаян и т.д.? Как он должен выглядеть?
    В данный момент монитор подключен — 15,6 дюймов, 1366×768, 1 канал LVDS 6bit, 40pin.
    Хочу подключить идентичный по всем параметрам монитор, но с 1600×900 и там 2 канала LVDS 6bit, 40pin.

    • В общем, пока что в ноут лезть не стал. Так как знаю модель материнки Acer 5750G (P5WE0 LA-6901P), решил поискать схему LVDS.
      Вывод печален. Второго канала LVDS походу нет (точнее есть, но он никуда не идет).
      Я хоть и не очень разбираюсь в схемах, но тут, вроде, всё и так понятно. Скриншот: http://i.imgur.com/yFwXl80.png

      • А вот теперь я вообще в замешательстве. Нашел схему HP Probook 4540s.
        И что вы думали. Схема LVDS аналогична схеме на P5WE0 LA-6901P. Скрин: http://i.imgur.com/nXV5ste.png
        Короче, надо самостоятельно смотреть на плате. Вот тока что и как?

  17. Добрый день, осень понравилась ваша статья!!! Хочу поэкспериментировать над своим ноутом lenovo G580 (model 20150). Сейчас стоит мотрица 1366-768 хочу поставить fullhd скажите пожалуйста где можно посмотреть информацию по поводу проводов и матрицы??? Заранее огромное спасибо за внимание.

  18. Здравствуйте! Подскажите, пожалуйста, как проапгрейдить ноутбук HP ProBook 4720s для предстоящей дипломной работы (архитектура, градостроительство). Боюсь, что в существующей комплектации он не справится с задачей) Заранее большое спасибо!)

    • Я так полагаю это очень древняя 17″ка. Смотрите какой сокет, качайте CPU-Z — выясняйте какой сокет, FCPGA\BGA и т.п. Если проц не распаян — его можно поменять на тот же в линейке. Т.е. есть линейка какого-то поколения, в ней можно взять процессор помощнее с тем же термопакетом. Ну и памяти того же типа добавить.
